3、設備原理
      用工頻電源接入自偶調壓器，利用調壓器的電壓調節，出入至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

4、試驗方法

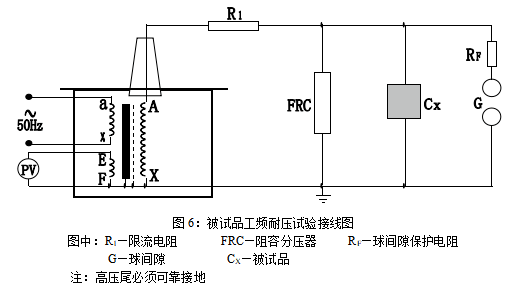

      試驗變壓器做被試品的工頻耐壓試驗使用接線原理圖見圖

      工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。

      球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%~120%)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。

      在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入阻容分壓器來測量電壓。


5、注意事項
試驗人員應做好分工，明確相互間聯系方法。并有專門人監護現場安全及觀察試品狀態。
被試品應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。
對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。
升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位時突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時，才能拉開電源。
在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。
耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。


設備容量選擇：
標稱試驗變壓器容量Pn的確定公式：
Pn=kVn 2ωCt×10-9
式中：
Pn——標稱試驗變壓器容量(kVA)
Vn——試驗變壓器的額定輸出高壓的有效值(kV)
k ——安全系數。k≥1，標稱電壓Vn≥1MV時，k=2；標稱電壓較低時，k值可取高一些。
Ct——被試品的電容量(pF)
ω——角頻率，ω=2πf， f——試驗電源的頻率

被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。
典型數據如下：
簡單的棒式或懸式絕緣子 幾十微法
簡單的分級套管 100~1000pF
電壓互感器 200 ~ 500pF
電力變壓器  < 1000kVA   ~1000pF
                   > 1000kVA    1000~10000pF
高壓電力電纜和油浸紙絕緣     250~300pF/m
氣體絕緣 ~60pF/m
封閉變電站，SF6氣體絕緣  100~10000Pf;

對于不同的試驗電壓Vn，選擇不同的(適當?shù)?安全系數k。
以下列出不同的Vn所選用的k值供參考。
Vn =50~100kV         k = 4
Vn =150~300kV        k = 3
Vn > 300kV            k = 2
