繼電保護測試儀(簡稱:繼保儀)是電力系統中保障電力安全運行重要的電力檢測儀器。

繼電保護測試儀的使用過程中通常是按照使用說明書來使用或者購買時候沒有進行系統的使用培訓。這樣一來遇到難以處理的問題總會不知所措，該繼保儀的具體使用方法吧！

1、接線說明

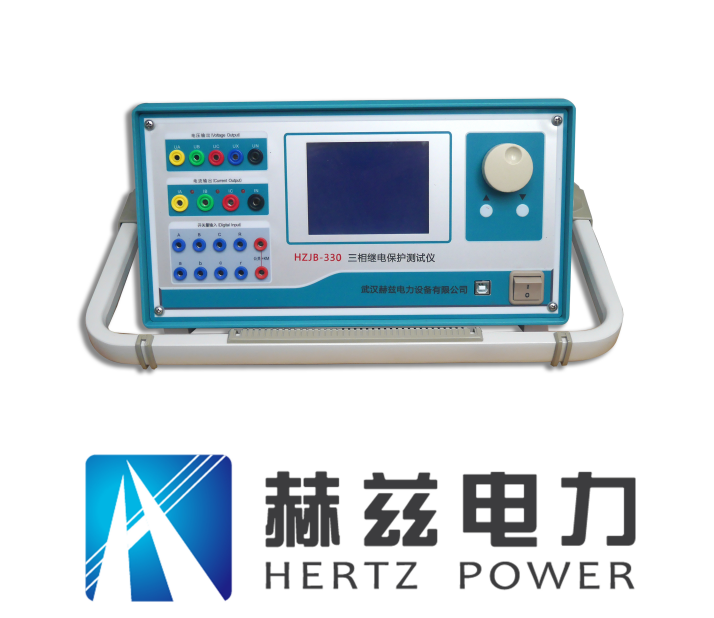

繼電保護測試儀的面板上的黃綠紅黑接線端子是連接儀器的電壓輸出端，面板的背面有直流輸出和電源連接，電源插孔旁邊有一個接地插孔，方便測試者將設備進行接地。
演示：
接通儀器的電源后、開機。根據線圈的顏色不同，連接對應顏色的接線端子。比如，黑色線圈插入繼電保護測試儀器電流輸出黑色插孔，另一頭連接繼電器。其它顏色同樣的方式按照對應的參數和顏色做好相應的接線操作。接著用萬用表對接線進行測試是否接線成功。

2、操作演示
根據自己接線端的電流相來調節電流幅值、幅值步長，單相測試不用設置相位，其它相位測試則需要調節相位，之后設定好相位步長。將試驗類型調整至自己的試驗類型（手動或自動）開始試驗。試驗中當聽到“鈴~”則將按鈕旋轉至“停”，然后得出測試動作時間。如果需要將測試時間增加，調整幅值步長即可。

3、交流電壓和交流電流的輸出檢測
Z后，拆除測試線用萬用表檢測電流電壓的輸出，將界面回到交流試驗的參數設定界面，同樣先設定電壓幅值、幅值步長等參數，然后用萬用表表頭測試操作面板上的電壓輸出。隨即將電流幅值、幅值步長等設定調整好，萬用表打到交流檔，用萬用表表頭插到面板的電流輸出，旋轉繼電保護測試儀器面板上的按鈕開始測試，觀察萬用表是否和儀器上的電流一致，完成測試。
