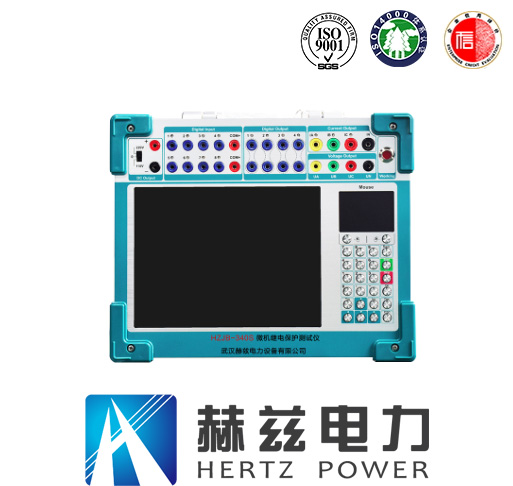

六相微機繼電保護測試儀性能特點--赫茲電力
六相微機繼電保護測試儀性能特點,赫茲電力生產的六相微機繼電保護測試儀既具有大型測試儀優越的性能、先進的功能,六相微機繼電保護測試儀又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點,性能價格比高。六相微機繼電保護測試儀是繼保工作者得心應手的好工具。
繼電保護測試儀


1、六相微機繼電保護測試儀嵌入式主機,配備超大規模可編程邏輯器件
主機采用高速高性能嵌入式微機系統配備CPLD,響應速度快,傳輸頻帶寬,對基波可產生每周波500點的高密度擬合正弦波,輸出波形光滑,無諧波分量。由于輸出點數多,且通過的濾波電路,波形的失真度小,在諧波輸出時,即使對9次諧波、450Hz也可以達到每周波55點的高密度。而軟件具有非常強的人機對話及在線幫助功能,可對任意試驗參量實施控制。
2、單機12路D/A同時輸出
采用16位高精度DAC芯片,確保擬合波形精度高,線性度好。可同時輸出12路模擬信號,滿足變壓器保護、備用電源自投等測試。
3、高精度線性功放,同時輸出6相電壓及6相電流
精心設計的電壓、電流放大器實現交/直流共享,輸出級采用*的高精度超線性放大技術。精度高,可靠性好,同時輸出6相交流電壓和6相交流電流,每相交流電壓輸出高達130V、70VA,交流電流全并輸出高達180A。直流電壓輸出可達300V、130VA。
4、大屏幕LCD,接口完整,主機一體化單機箱結構
本機采用640×480點陣8.0’’大屏幕高分辨率圖形液晶顯示屏,操作界面和試驗結果是全中文顯示,全部操作過程均在顯示屏上設定,顯示直觀清晰。裝置可用自帶鍵盤操作,亦提供外接鍵盤/鼠標口。還提供2個USB口、2個RS232口,可與外部計算機及其他設備通信。只需交流220V電源,開機即可工作。攜帶方便,非常適合流動試驗及野外工作。
5、輔助直流源(選配)
六相微機繼電保護測試儀可選配獨立的兩組直流電源,一組110VDC/1.0A,另一組220VDC/0.6A,開機自動同時輸出,可用作保護供電電源,無需通過軟件設置和調整。
6、智能型自我保護
六相微機繼電保護測試儀采用設計的散熱結構,保證的通風狀況。并可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象,即便是操作錯誤也不致?lián)p壞裝置。另外,當危險信號如外部電壓通過端子進入測試儀時,裝置告警指示燈變紅,并自動切斷功放。
