用直高發進行直流耐壓及泄漏試驗的操作步驟--赫茲電力

發布時間：2023-11-08 11:28:33人氣：

　　用直高發進行直流耐壓及泄漏試驗的操作步驟，赫茲電力生產的ZGF系列直流高壓發生器是新一代便攜式直流高壓試驗器。直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

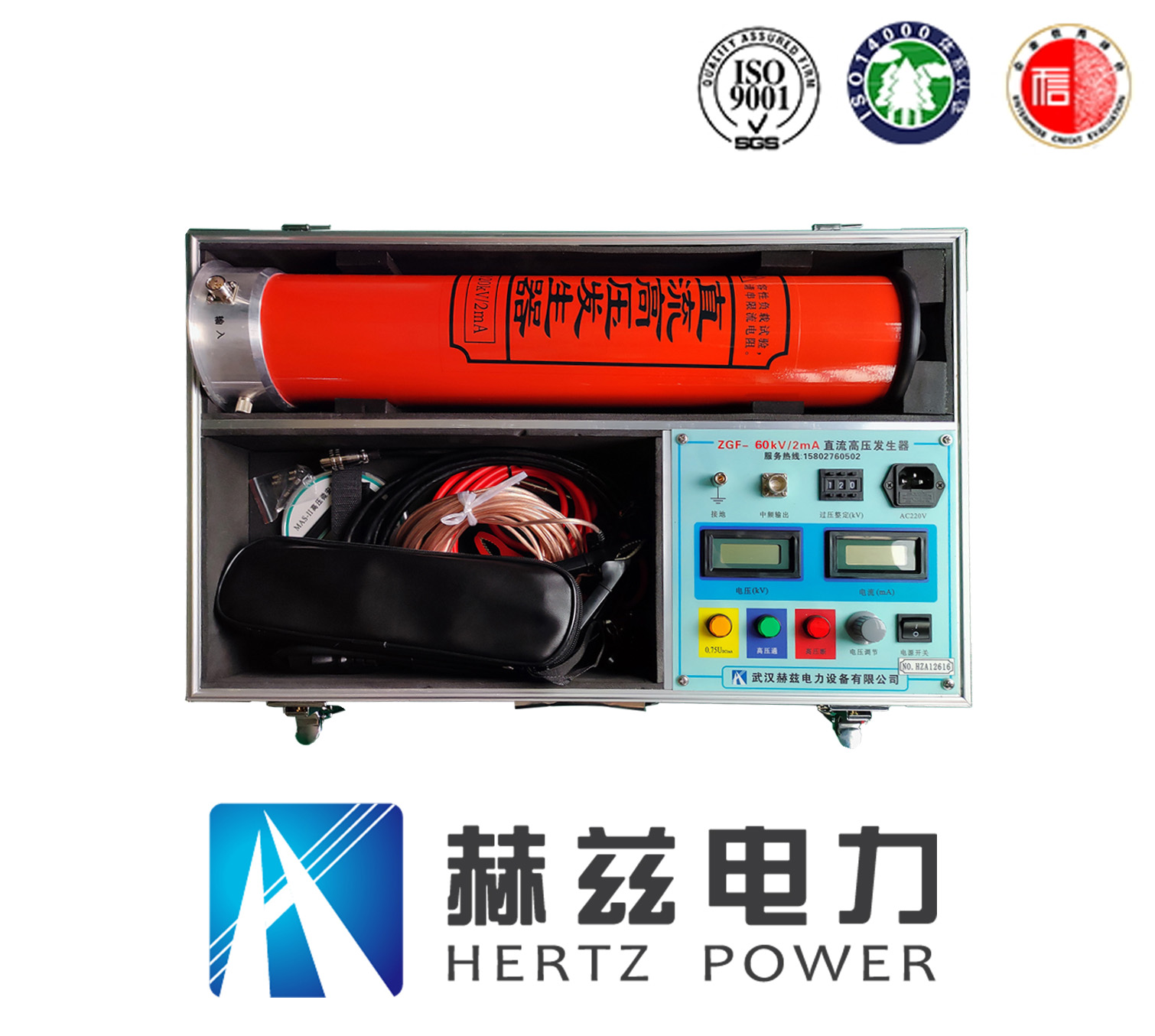

　　ZGF系列直流高壓發生器

　　⑴在做負載試驗前,將高壓屏蔽微安表安裝到高壓倍壓筒上的高壓輸出端上,并將配套的專用屏蔽線分別接到微安表上和被試品上(詳細請見高壓屏蔽微安表使用說明書)。

　　⑵檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確,接地線聯接是否可靠,檢查高壓安全距離是否符合要求,方可開始進行試品的高壓試驗。

　　⑶檢查確認儀器等無異常情況后,接通單相交流220V電源開關,此時綠燈亮,表示電源接通。再按設定鍵進入試驗設定界面后方可開始進行試品的直流泄漏和直流耐壓試驗。

　　⑷按紅色按鈕,則紅燈亮,表示高壓接通,待升高壓。

　　⑸順時針方向平緩調節調壓電位器粗調和細調,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時更要緩慢升壓,否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的最大充電電流。當升到所需的電壓或電流后,按規定時間記錄電流表及電壓表的讀數。

　　⑹試驗完畢后,降壓,將調壓電位器粗調和細調回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。

　　⑺試驗完畢后,應用放電棒對試品進行多次放電,放電后方可靠近試品和拆線工作(放電請詳細見放電棒使用說明書)。
