微機繼電保護測試儀的技術參數--赫茲電力

發布時間：2023-11-02 13:37:21人氣：

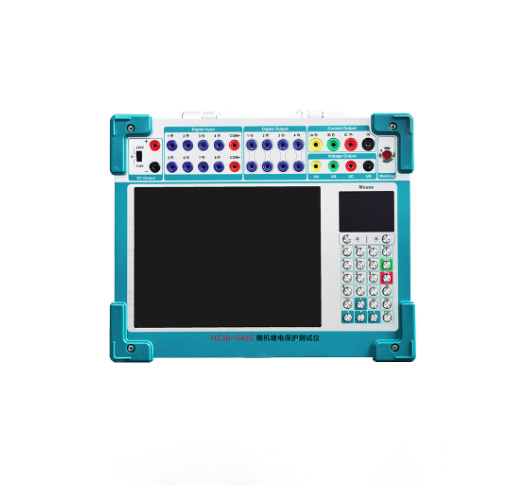

　　微機繼電保護測試儀的技術參數，三相微機繼電保護測試儀具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。微機繼電保護測試儀是繼保工作者得心應手的好工具。

　　產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀

　　微機繼電保護測試儀技術參數:

　　1、三相微機繼電保護測試儀能檢驗電流、電壓、頻率、差動、阻抗、距離、方向、中間、時間等繼電保護裝置，以及檢同期繼電器、同期裝置等安全自動裝置。

　　2、三相微機繼電保護測試儀配備四相交流電壓源和三相交流電流源，每相電壓、電流源分別構成獨立的回路，且其幅值、相位和頻率能連續可調。

　　3、電流源：交流電流源輸出幅值的分辨力、準確度、總諧波畸變率、響應速度、帶負載能力以及輸出時間等技術參數同時滿足以下要求。

　　輸出電流幅值的可調范圍及分辨力：

　　交流幅值：0～40A/相0～120A/三相并聯分辯力：1mA

　　直流幅值：0～30A/相0～90A/三相并聯分辯力：2mA

　　輸出電流幅值的準確度：0.2%。

　　輸出電流響應速度：<160μs

　　輸出電流總諧波畸變率：<0.5%。

　　輸出交流電流中直流分量：<0.5%。

　　帶負載能力：520VA/相。

　　輸出時間：額定工作條件下，輸出電流在小于10A范圍內，能連續輸出;

　　額定工作條件下，輸出電流在10-30A范圍內，能連續輸出時間不小于60s;

　　額定工作條件下，輸出電流在30-40A范圍內，能連續輸出時間不小于10s;

　　額定工作條件下，輸出電流在40-50A范圍內，能連續輸出時間不小于7s。

　　4、電壓源：交流電壓源輸出幅值的分辨力、準確度、總諧波畸變率、響應速度、帶負載能力

　　以及輸出時間等技術參數同時滿足以下要求。

　　輸出電壓的可調范圍及分辨力：

　　交流幅值：0～125V/相0～250V/兩相串聯分辯力：2.5mV

　　直流幅值：0～130V/相0～260V/兩相串聯分辯力：3.5mV

　　輸出電壓幅值的準確度：0.2%。

　　輸出電壓響應速度：<120μs

　　輸出電壓總諧波畸變率：<0.5%。

　　輸出交流電壓直流分量：<0.5%。

　　帶負載能力：50VA/相。

　　交流電壓源輸出時間：在額定工作條件下能連續輸出。

　　5、交流電流源與交流電壓源的同步性：電流與電壓輸出的不同步時間應不大于50μs。

　　6、GPS同步對調時同步性：<50μs。

　　7、頻率：范圍0～1000Hz分辨力：0.001Hz(工頻)、0.1Hz(1KHz)，精度：0.001Hz。

　　8、相位：移相范圍為0～360°。

　　zui小可調步長為0.1°，分辨力為0.1°,精度0.1°。

　　9、時間：范圍：0.001～999.999秒
