如何解決回路電阻測試儀現場測試的弊端-赫茲電力

發布時間：2023-10-18 08:58:30人氣：

　　赫茲電力為您講解如何解決回路電阻測試儀現場測試的弊端?回路電阻測試儀主要用于開關控制設備的接觸電阻、回路電阻測量等，可在100A-600A電流的條件下測得接觸電阻或者回路電阻，并直接顯示，還可保存到儀器上，大組數為100組，保存的數據可通過RS232接口與上位機通訊，將數據上傳至電腦保存或打印。

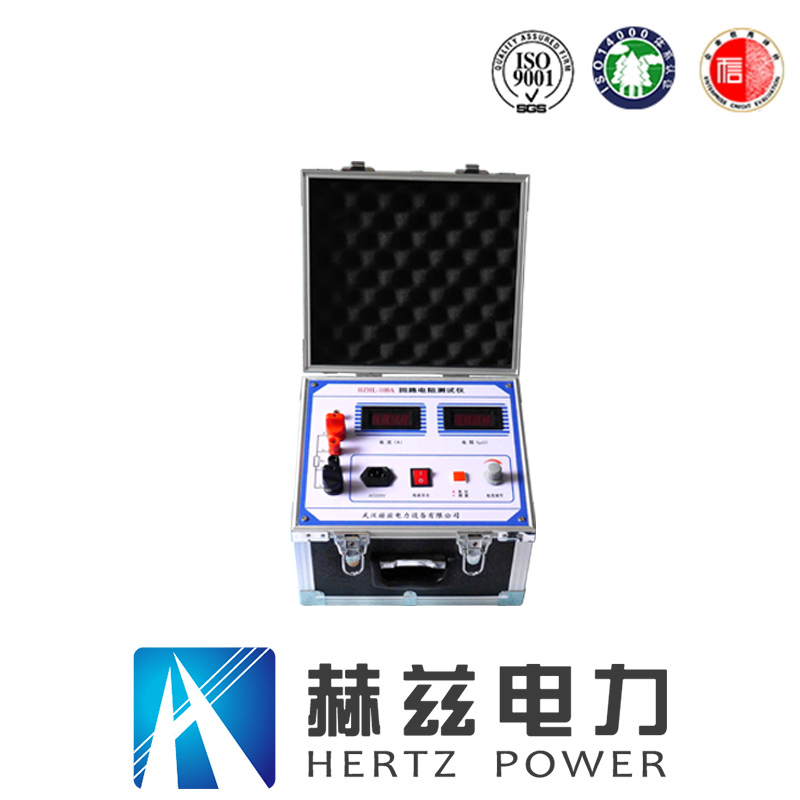

　　HZHL-100A回路電阻測試儀

　　按照常規設計原理設計的回路電阻測試儀在現場測試時發現，都普遍存在一個問題：當測試儀電壓接線回路出現接觸不良或開路時，測試儀還會顯示一個數值，此時會出現以下幾種情況：

　　1、回路電阻測試接入220V交流電源，風機無運轉聲，且按一下“測試開關”，電流表、微歐表無顯示。

　　2、回路電阻測試按一下“測試開關”，電流表顯示無電流，微歐表位顯示“1”。

　　3、回路電阻測試測試電流正常，微歐值位顯示“1”

　　針對以上問題，我們可以利用改進型四線制測量法解決。

　　根據對以上問題的分析，提出改進四線制測量法，采用電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，解決目前傳統回路電阻測試儀存在的問題。

　　通過大電流恒流源給試品加電測試，采集電壓電流的數值，計算試品的電阻值。此時測出的數值一定是試品的真實的電阻值，杜絕了虛假數據的產生。即使現場有較強電場干擾，由于電壓回路中的電阻很小，感應到電壓測試端的電壓為共模電壓，本產品通過電容接地的方式將這個交流共模干擾降到很低，不會對測試精度產生影響。
