　　干式變壓器常見故障及故障檢修

　　干式試驗變壓器徹底改變了老式試驗變壓器笨、大、重的落后狀況，在裝上配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱(臺)、自動保護微安表、球隙等附屬設備，干式試驗變壓器特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，赫茲電力干式試驗變壓器深受電力系統和大型廠礦高壓試驗人員的歡迎。

　　干式變壓器常見故障及故障檢修：

　　一、變壓器溫度異常升高：

　　干式變壓器的不正常運行主要表現在溫度和噪聲上。

　　如果溫度異常過高，具體處理措施和步驟如下：

　　1、檢查溫控器、溫度計是否失靈;

　　2、檢查吹風裝置和室內通風情況是否正常;

　　3、檢查變壓器的負載情況和溫控器探頭插入情況排除溫控器、吹風裝置故障，在正常負載條件下，溫度不斷上升，應確認是變壓器內部發生故障，應停止運行，進行檢修。

　　引起溫度異常升高的原因有：

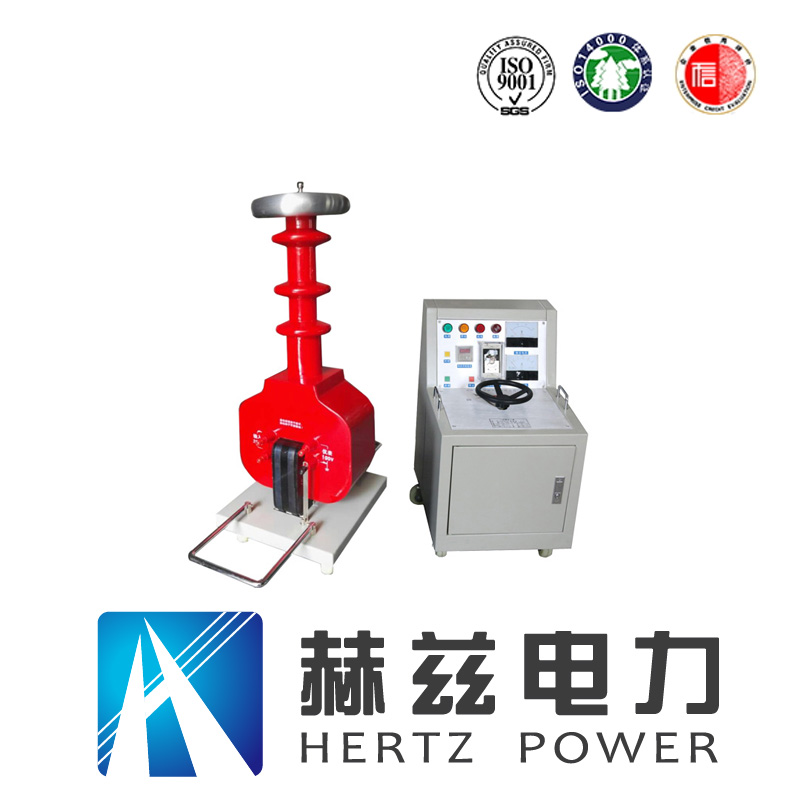

　　GTB系列干式試驗變壓器

　　1、變壓器繞組局部層間或匝間的短路，內部接點有松動，接觸電阻加大，二次線路上有短路情況等等;

　　2、變壓器鐵芯局部短路、夾緊鐵芯用的穿芯螺絲絕緣損壞;

　　3、長期過負荷運行或事故過負荷;

　　4、散熱條件惡化等。

　　二、變壓器聲音異常的處理：

　　變壓器聲音分正常聲音和非正常聲音。正常聲音是由變壓器勵磁發出的“嗡嗡”聲，它是隨負載的大小有強弱變化;當變壓器出現非正常聲，首先分析判斷聲音是在變壓器內部的還是外部。

　　如果是內部，可能產生的部位有：

　　1、鐵心夾持不緊發生松動，將會發出“叮當”和“呼呼”聲;

　　2、鐵心不接地，將會發出“嘩剝”“嘩剝”的輕微放電聲;

　　3、開關接觸不良將發生“吱吱”“噼啪”聲，而且是隨負載增加而變大;

　　4、套管表面油污嚴重時會發出“嘶嘶”聲。

　　如果是外部，可能產生的部位有：

　　1、超載運行會發出沉重的“嗡嗡”;

　　2、電壓過高，變壓器聲音大而且較尖銳;

　　3、缺相運行時，變壓器聲音較平常尖銳;

　　4、電網系統發生磁諧振時，變壓器會發出粗細不勻的噪聲;

　　5、低壓側有短路或接地時，變壓器會發巨大的“轟轟”聲;

　　6、外部連接有松動時，有弧光或火花。

　　7、溫控故障簡單處理

　　三、鐵心對地絕緣電阻低：

　　主要是由于環境空氣濕度較大，干式變壓器受潮導致絕緣電阻偏低。

　　解決方法：

　　用碘鎢燈放置在低壓線圈下連續烘烤12小時，包括鐵心、高低壓線圈只要是因受潮導致絕緣電阻偏低的，絕緣電阻值都會相應的有所提高。

　　四、鐵心對地絕緣電阻為零：

　　說明金屬之間實連接可能是由于毛刺、金屬絲等，被漆帶入到鐵心上，兩端搭接在鐵心與夾件之間;底腳絕緣破損造成鐵心與底腳相連;有金屬物掉入低壓線圈內，造成拉板與鐵心相連。

　　解決方法：

　　用鉛絲順低壓線圈鐵心級之間的通道往下捅，確定無異物后，檢查底腳絕緣情況。
