管線探測儀故障測試原理
管線探測儀測試原理是由發射機產生電磁信號，通過不同的發射連接方式將信號傳送到地下被測電纜上，電纜感應到電磁信號后，在電纜上產生感應電流，感應電流沿著電纜向遠處傳播，在電流的傳播過程中，通過該電纜向地面輻射出電磁波，這樣當管線定位儀接收機在地面探測時，就會在電纜上方的地面上接收到電磁波信號，通過接收到的信號強弱變化來判別電纜的位置、走向和故障電纜管線探測儀測試原理。

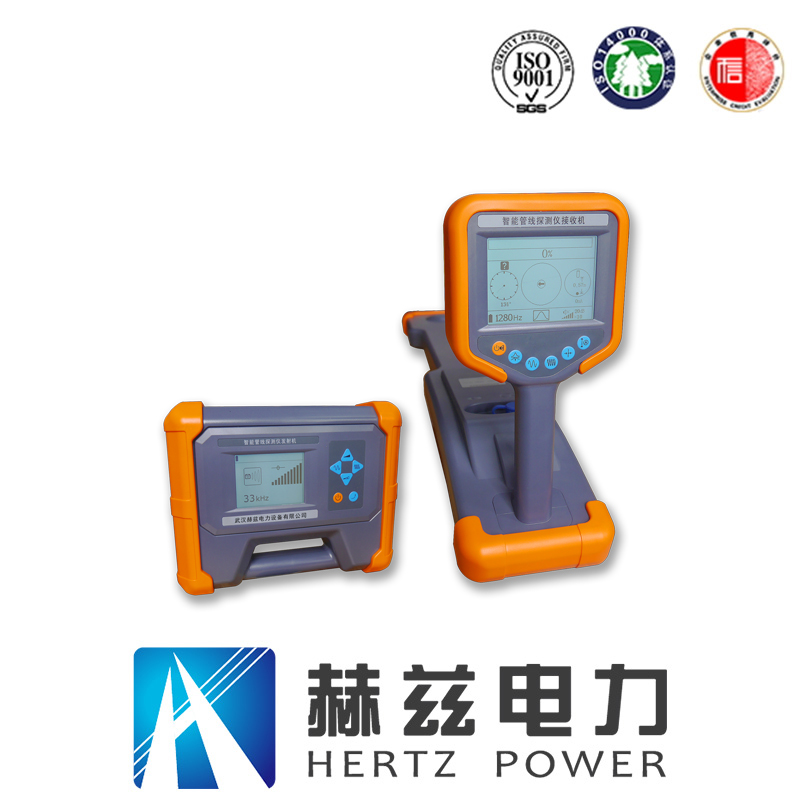

HZGX-III電纜管線探測儀
實際測試是：操作者(人)在一定的環境(現場)下，把發射機、接收機、選配件及金屬管線(被測目標)按一定的原理理論，用特定的測試方法結合起來從發送信號到檢測信號再得出結論的系統測試過程。在這個過程中不論哪個環節使用配合不當，都可能造成測試的失敗。也就是說(實際測試是)在人員+管線探測儀+被測目標+所測試現場因素的測試系統，操作管線探測儀只是一個重要環節，對金屬管線結構、供電方式、接線情況及敷設環境等因素的了解一樣重要，了解的情況越多越有利于測試的結果。在此不做介紹本套管線探測儀的各項測試過程(如有需要可以聯系客服提供資料)。
發射機原理：
接好線后按下電源開關，發射機按下確定鍵開始工作，自動檢測環路阻抗，保證工作在最·佳匹配輸出狀態，當液晶右下角圖標開始旋轉標示發射機輸出信號，表明發射機正穩定工作，此時觀察環路阻抗值，一般在1Ω-3KΩ為合適,如果超過3KΩ以上，說明阻抗過大，線路中的信號很弱，應
從以下三方面來調整改善。
第一、改善接地極的接地條件，加濕或改接系統地。
第二、把金屬管線所施加信號的相在另一端接地。
第三、調整頻率，將開機時的低頻改成高頻(注：直連法測金屬管線時高頻足以滿足測試)
接收機原理
以當前接收到的信號強度為基準(三位數字值)以該點位軸心轉動接收機，接收到的信號會隨轉動而減弱，當減到最弱時，機頭的指向與金屬管線在該點的走向成90°角。繼續轉動接收機，接收到的信號有又會隨轉動而增強，當增強到與基準值相同時，機頭的指向就是金屬管線的路徑方向，沿著機頭指向跟蹤著最強信號向前走，就探測出了金屬管線的準確路徑，這個過程就是信號的跟蹤，同時也就探測出了路徑。
電纜管線探測儀測試故障點定位原理
電纜的敷設方式是多樣的，有直埋土壤中的，有穿管的，有敷設在溝道中的，不論哪種敷設方式對測試路徑，側埋深都不受影響，用同樣的方式即可完成，但是對測故障和故障點定位原理就不同了，不但受埋設方式的影響，而且也受電纜電壓等級的影響，一般情況下，10kv及以上電壓等級電纜不提倡用管線探測儀測試故障，而500v電壓等級電纜應優先考慮管線探測儀測試故障。值得一提的是，利用電纜管線探測儀解決500v電壓等級的直埋電纜，地埋線及路燈線路故障是最·佳選擇。
