變壓器變比測試儀工作原理-赫茲電力
變壓器變比測試儀工作原理，變壓器變比測試儀是測量變壓器變壓比的專用儀器。變壓器變比測試儀工作原理中，預防性試驗規程規定變壓器不管是在投入使用前還是已使用中一定要進行變壓器匝數比或電壓比測試，這項測量可以準確了解變壓器是否存在缺陷以及維修必要，對電力安全具有重要的意義。使用變壓器變比測試儀能快速的完成這一項試驗。

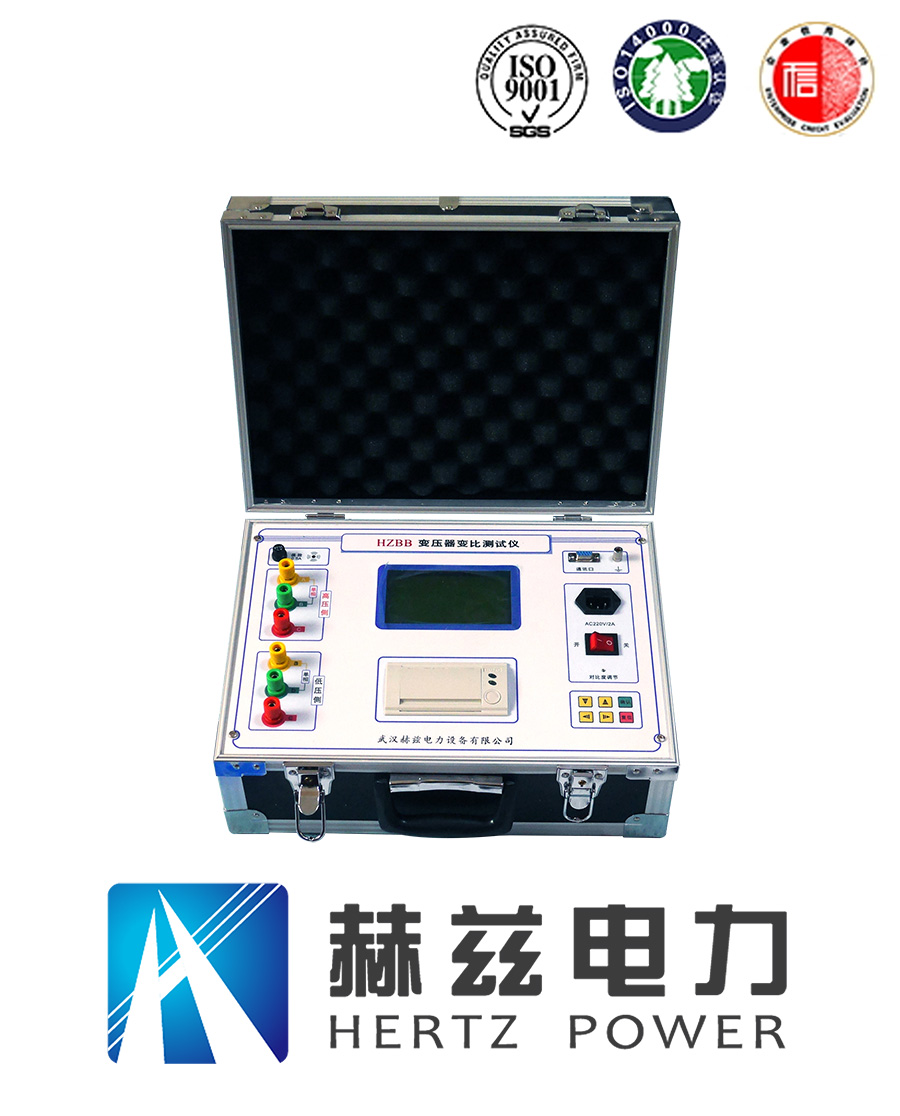

HZBB變壓器變比測試儀
赫茲電力變壓器變比測試儀工作原理:
變壓器變比測試儀測試量程寬，高可達10000，測試速度快，10秒鐘完成單相測試。體現了高性能的變壓器變比測試儀工作原理。
變壓器變比測試儀，屬于電力測量儀器領域，由變壓器、可變電阻、電阻箱、切換開關、撥動開關、相敏放大器等組成，赫茲電力變壓器變比電橋測量儀由于增加了幾個切換開關，使其具有接線容易，操作簡單，提高了工作效率，另外，還具有體積小，攜帶方便，準確度高等優點。
變壓器變比測試儀工作原理：
變壓器變比電橋有三種結構形式，即標準變壓器型、標準電阻型和自動變比測量儀。目前國內常見的是標準變壓器型和標準電阻型。
當被測變壓器的初級側XA、XB端與變壓比電橋的NA、NB端共同受電時，被測變壓器的次級側Xa、XB端與變壓比電橋的Na、NB端產生電壓U1、U2，預置變壓比電橋比值盤的示指等于被測變壓器變壓比的標準值、調節電橋誤差盤使檢流計G指零，就得到被測變壓比的誤差值。
變壓器變比電橋通常由比值盤、誤差盤、相序開關、聯結組合開關、輸入變壓器、放大器、內附檢流計等部分組成。其中，比值盤、誤差盤、相序連接、聯結組合和內附檢流計的靈敏度是需要進行常規檢定的。
變壓器變比測試儀工作原理長期以來，國內對于變壓器變比電橋的檢測一直沒有統一的標準和方法，致使許多單位自行采用一些簡單的方法對變壓器變比電橋進行檢測，如互感器法、電阻分壓法等。這些方法因標準本身的局限性，都不能對變壓比電橋進行全面的檢定，所以不能確切地反映被檢電橋的誤差。
