　　全自動變比測試儀使用方法

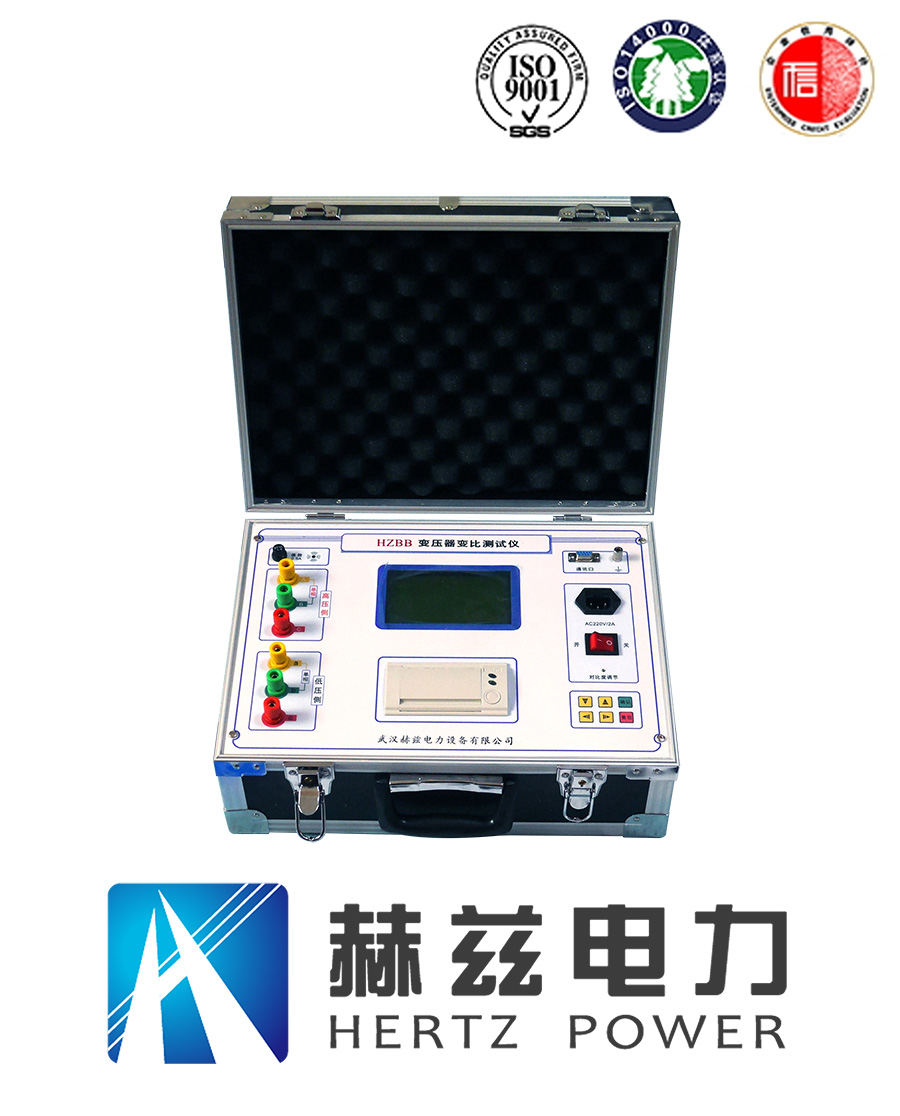

　　HZBB變壓器變比測試儀

　　1、聯線：

　　關掉儀器的電源開關，儀器的A、B、C接變壓器的高壓端，小a、b、c接低壓端。

　　變壓器的中性點不接儀器，也不接大地。接好儀器地線。將電源線的一端插入儀器面板上的電源插座，另一端與交流220V電源相聯。

　　注意：切勿將變壓器的高低壓接反。

　　2、打開儀器的電源開關，稍后液晶屏上出現主菜單:

　　此時可按"↑"鍵，選擇功能菜單。

　　按"確認"鍵，執行相應功能。

　　注：選中菜單，菜單文字反向顯示(黑底白字);按下按鍵，放開按鍵，為一次按鍵的輸入。

　　3、接法設置，進入接線方法設置后，液晶屏顯示：

　　此時按"↑"鍵選擇接法(單相，Yy、Y/d、Dd、D/y)。

　　按"確認"鍵保存接法，返回主菜單。

　　注：測量三相變壓器時，不知道接線方法，請選擇Dy。

　　4、設置變比，進入變比設置后，液晶屏顯示：

　　此時按"→"鍵選擇數據位，選中的數據反向顯示。

　　按"↑""↓"鍵修改數據。

　　選中數字后，按"↑""↓"鍵，數字由0到9循環變換，如果是第·一位，數字只能由1到9循環變化，不會出現0。

　　選中小數點后按"↑""↓"鍵，小數點循環移動。

　　按"確認"鍵保存數據，返回主菜單

　　5、開機預熱5分鐘后，可開始測量，測量完成后：

　　每次測量完成后，儀器自動保存數據，最多保存20個數據，超過20清除全部數據，并從1開始。

　　第·一行左邊顯示本次數據在歷史數據中的位置，右邊顯示歷史數據的個數。

　　第二行為組別。

　　第三行左邊為AB相的變比，右邊為AB相的相對誤差，以下依此類推。

　　如果測單相變壓器，只有前三行顯示。

　　如果實測變比的相對誤差大于10%顯示">10%"，如果實測變比的相對誤差小于-10%，顯示"<-10%"

　　按"↑"鍵，查看數據。

　　按"←"鍵，進入打印菜單，可打印本次數據。打印全部數據，可清除全部歷史數據。

　　按"確認"鍵，返回主菜單。
