　　如何使用繼電保護測試儀做狀態序列試驗?

　　繼電保護測試儀是為了滿足電力系統中一些特殊的保護測試需要，例如，做廠用電的快切以及備用電源的自動投入試驗，配電系統保護裝置多次重合閘等。狀態系列試驗中最多可以添加至9個狀態,每個狀態可根據實際情況自由定義電壓電流數據，模擬復雜的電網狀態變化。

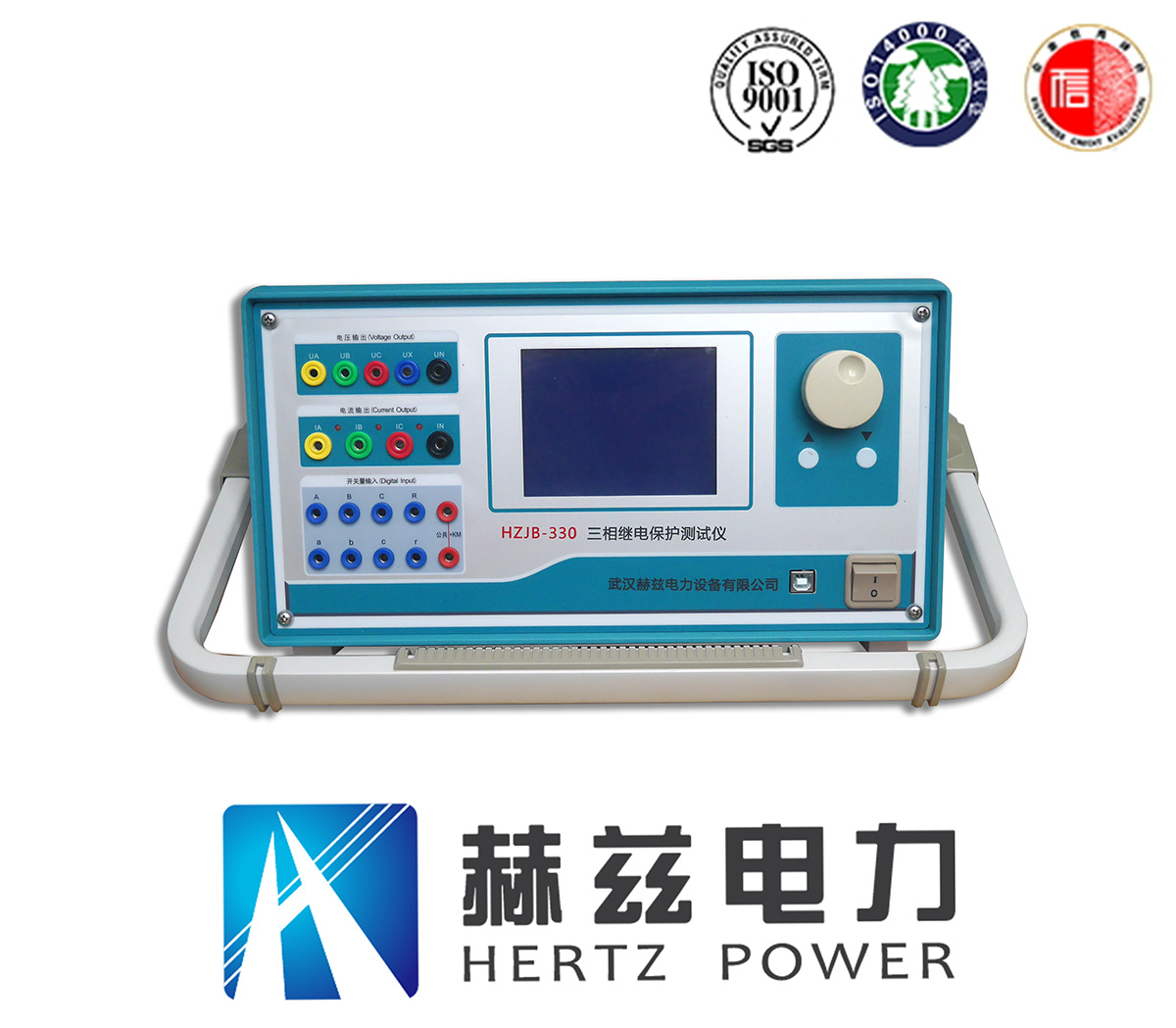

　　繼電保護測試儀

　　繼電保護測試儀的實驗特點：

　　1、可以靈活控制多達9個狀態輸出，每個狀態可以輸出4相電壓、3相電流

　　2、l狀態個數可以增減，每個狀態可以設置多種觸發方式

　　3、Ux可以設置多種輸出組合方式

　　4、可以方便靈活地模擬各種復雜的故障情況，測試復雜的邏輯組合

　　用繼電保護測試儀做狀態序列試驗的設置方法：

　　1、狀態個數的修改：

　　進入狀態序列試驗后，旋轉鼠標光標默認停在狀態個數編輯框上面，按下選定該編輯框后，通過左旋、右旋可以修改狀態個數，狀態個數最小為1，最大為9。狀態個數修改后，界面左側從上到下依次顯示相應的狀態框，通過旋轉鼠標可以在狀態個數和狀態框上來回切換。當按下選定某個狀態框后，旋轉鼠標光標跳到參數設置框，此時可以對選定狀態的參數進行修改和設置。注意，如果此時要返回到狀態個數編輯框或者其它狀態欄，需要按“F2”功能鍵來切換到狀態個數欄。

　　2、狀態參數設置：

　　每個狀態下的交流參數均可以自由設置，方法同“交流試驗”。需要模擬復雜的試驗時，可以通過旋轉鼠標選擇界面上的“短路計算”功能自動計算得出，計算出來的數據也可以進行修改。

　　3、短路計算

　　通過旋轉鼠標按下選中“短路計算”按鈕后，將打開一個“短路計算”對話框，該對話框用于模擬各種故障時的短路計算，并將計算結果填入到當前狀態中。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確，如右圖所示。短路計算對話框的具體操作和參數設置可以參照交流試驗中的短路計算說明部分。
