進行斷路器回路電阻試驗的意義與操作步驟及注意事項
一、試驗目的和意義
斷路器回路電阻也叫接觸電阻，斷路器在長期運行中，可能因為觸頭表面氧化，動、靜觸頭接觸壓力下降，開斷較大短路電流時觸頭燒壞等原因導致接觸電阻過大，從而影響斷路器的導電性能。因此需要測試斷路器回路電阻來判斷其導電性能的好壞，且國標規定必須使用100A以上直流電流進行測試。

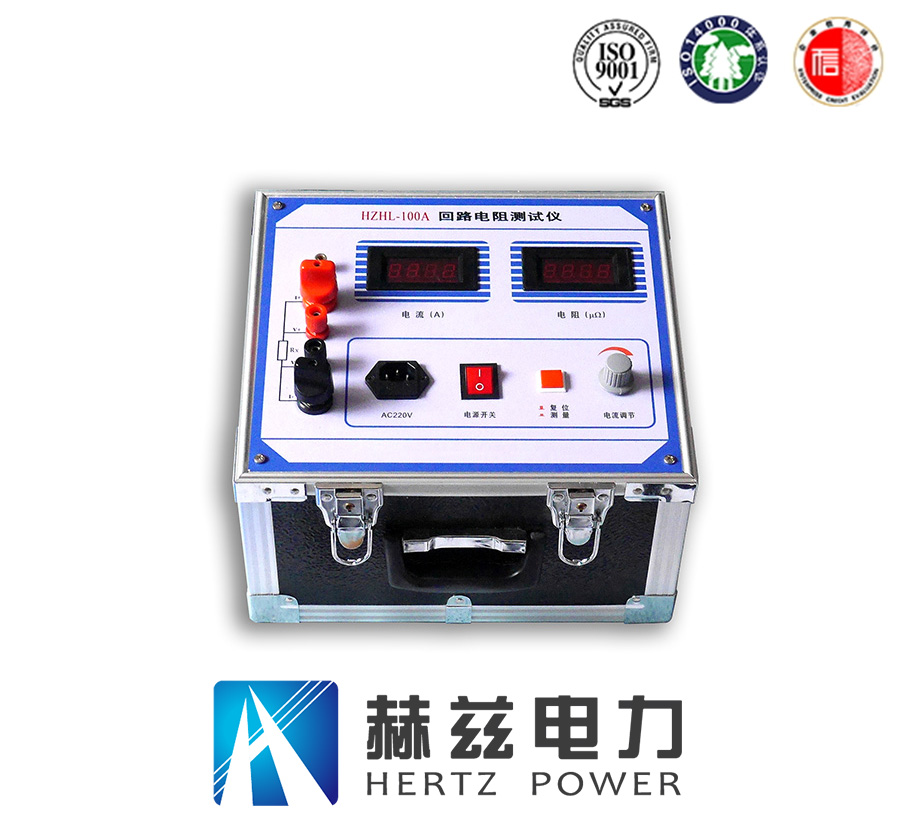

HZHL-100A智能回路電阻測試儀
二、試驗步驟
1、將斷路器手車推出，手動將斷路器合閘，使用測試線將儀器U+、I+端子連接到斷路器A相上端，U-、I-端子連接到斷路器A相下端。
2、打開儀器電源開關，選擇合適的測試電流(100A或200A)，按確認鍵開始測試，數秒即可測出回路電阻值，按返回鍵停止測試。
3、按同樣的步驟測量其他兩相的回路電阻。
三、注意事項
1、斷路器回路電阻一般在幾十微歐到幾百微歐不等，不高于產品技術要求值即可。
2、測試線與被測點要接觸良好，且電壓測試線夾子應在電流測試線夾子內側。
3、對于無法搖出的固定式斷路器，也可以測試開關柜的導電回路電阻，即母排到出線(或進線)這一段的電阻。
