　　電纜故障定點儀查找的應用

　　電纜故障定點儀產品簡介，HZGD-103電纜故障定點儀，配合高壓信號發生器使用，是一款便攜式、智能化的電力電纜故障定點儀，集成聲磁同步法、跨步電壓法以及磁場強度法、路徑探測。多種定點方法于一體，多種定點方式相互驗證，確保故障點的定點。

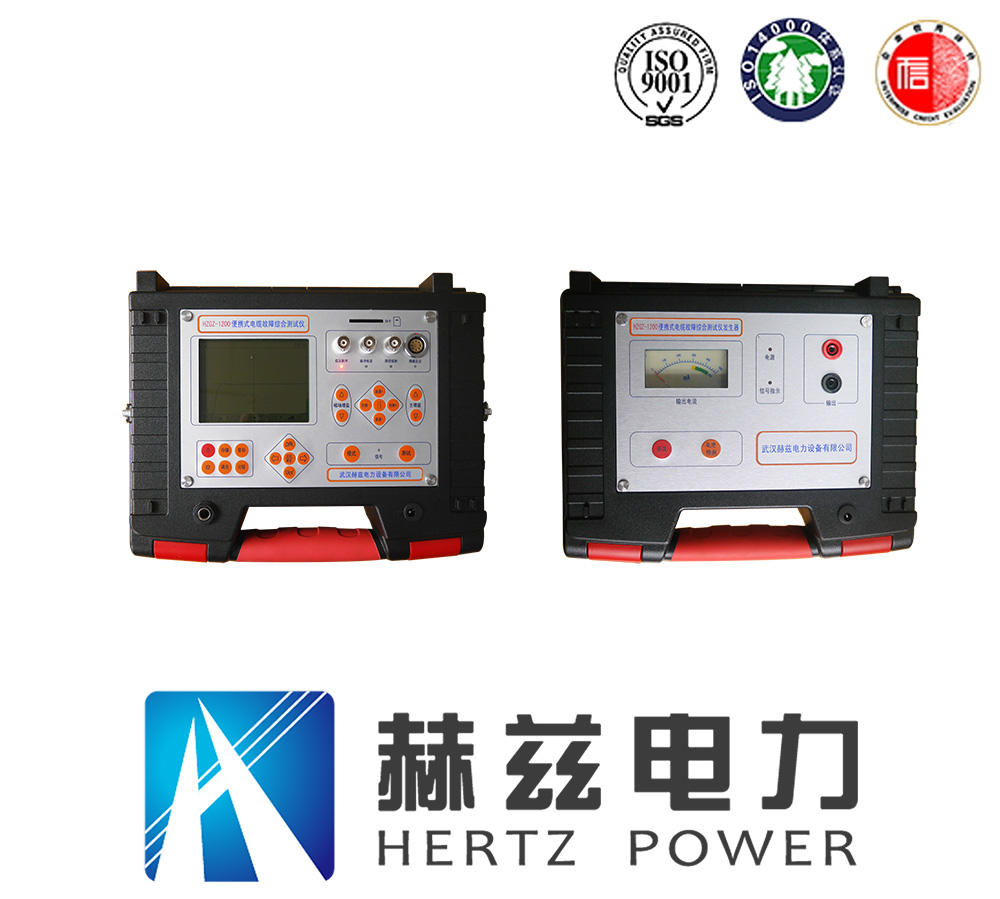

　　電纜故障測試儀

　　電纜故障定點儀功能特點

　　1.集成多種定點方式，聲磁同步法、跨步電壓法(可選功能)、磁場強度法。

　　2.多種定點方式相互驗證確保定點位置準確，可靠。

　　3.智能定點方式，通過智能算法直接給出聲磁延時值，降低對測試人員的要求。

　　4.自動啞音功能，避免移動傳感器的噪音，損傷耳朵。

　　5.提供被測電纜位置的左右方向指示，在定點的同時進行路徑探測。

　　6.聲音通道濾波參數4檔可調，選擇合適的濾波器參數，抑制環境噪音。

　　7.背景降噪功技術，有效濾除環境干擾噪聲，凸顯故障位置放電聲音，聲磁延時值測試更準確。

　　8.自動增益功能，磁場觸發增益自動調節，更加方便定點。

　　9.電子羅盤功能，顯示電纜鋪設方向和傳感器的夾角，提高定點效率。

　　10.磁場強度法，記錄歷史磁場強度，根據故障點磁場強度最強判斷故障點。

　　11.隔音傳感器，傳感器采用雙層隔音方式，進一步減少環境噪音影響。

　　12.電纜深度估算功能。

　　13.高性能抗噪耳機監聽。

　　14.半透半反大屏幕液晶顯示，確保陽光下可視。

　　15.內置大容量鋰離子電池供電，配快速充電器。

　　16.電源管理：5分鐘沒有任何操作，儀器將自動關機;電池欠壓時也將自動關機，以保護電池。

　　17.小巧便攜，重量輕。

　　18.支持鋰電池供電和干電池供電兩種方式(二選一)。

　　電纜故障定點儀技術參數

　　1.聲磁同步定點功能：

　　(1)聲音通道

　　a)帶寬

　　l全通：100Hz~1500Hz。

　　l低通：100Hz~400Hz。

　　l高通：200Hz~1500Hz。

　　l帶通：150Hz~600Hz。

　　b)信號增益：>=80dB。

　　c)定點精度：0.1m。

　　(2)磁場通道

　　a)信號增益：>80db

　　2.跨步電壓定點功能(選配功能)

　　放大倍數：>80db

　　3.電源：

　　a)電池：內置鋰離子電池組，標稱電壓7.4V，容量3400mAH。

　　b)使用時間，可連續使用時間>9小時;

　　c)充電器：輸入AC220V±10%，50Hz;標稱輸出8.4V，DC2A。

　　d)充電時間：<4小時。

　　4.顯示方式：半透半反320×240彩色液晶。

　　5.防水等級：IP65

　　6.體積：主機210mm×95mm×115mm。

　　質量：主機0.6kg;傳感器1.4kg。
