繼電保護故障查找方法-赫茲電力

發布時間：2023-08-15 09:09:27人氣：

　　微機繼電保護測試儀繼電保護工作是一項具有很強技術性的工作，隨著科學技術的不斷進步，繼電保護故障也隨之增多，而從很大程度上來講，繼電保護的技術性就體現在故障的分析和處理能力上。

　　因此，明確繼電保護故障的常見方法，以Z有效Z快的方法處理故障，已經成為當前擺在繼電保護工作者面前的重要課題。

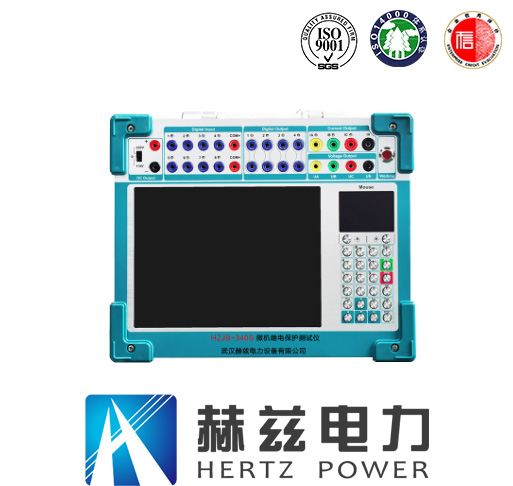

　　微機繼電保護測試儀

　　1微機繼電保護測試儀保護常見故障

　　繼電保護常見故障主要包括以下幾個方面：產源故障，繼電保護的裝置生產屬于技術性生產的范疇，其質量的好壞對于保護裝置的運行有著直接的影響，如機電型、電磁型繼電器零部件的度和材質等;整體性能不合格，晶體管保護裝置中元器件的運行不協調、性能差異大、質量差，易引起裝置的拒動或誤動;運行故障，在設備運行過程中，因溫度過高會導致繼電設備的失靈，具體表現為住變動保護誤動、開關拒合，而繼電保護工作當中，電壓互感器二次電壓回路故障是最薄弱環節，電壓互感器作為繼電保護策略設備的起始點，對于二次系統正常的運行十分重要;隱形故障，相關資料顯示，全世界有大約75%的大停電事故都同不正確的保護系統運作相關，繼電保護的隱形故障已成為一種災難性的電力機理，故很多文獻中都對繼電保護隱形故障的分析加以強調。對于一些重要輸電線路，斷路器故障的就地保護可以對監管所有跳閘元件加以確定，且在跳閘元件故障中，所有的遠方和就地跳閘的指令才有效。

　　2繼電保護中常見的幾種故障查找方法研究

　　基于替代法的故障查找

　　所謂替代法，就是將正常的插件或相同元件替代有故障疑問的插件或元件，來對其好壞作出判斷，從而快速地縮小故障的查找范圍。這是微機保護裝置內部故障最常見的故障處理方法，當存在一些微機保護插件故障，或復雜回路的單元繼電器時，用配件將其取代，若故障消失，則說明故障存在于換下來的元件中。基于替代法的故障查找需注意以下幾點：，應注意插件內的定值芯片、程序及跳線是否相同，確定相同后，方可可實施調換，并依據實施進行傳動模擬;第二，明確運行繼電器或插件在替代前是否需采取一定措施，如縱聯保護需要對側保護推出，一些插件需要電源退出，繼電器或電流變換插件需要電流短接，電壓切換插件需要短接電壓;第三，注意產品同廠家但型號不同的現象，故需在對外部加電壓實施極性核對后才可加以確認。

　　基于短接斷開法的故障查找

　　所謂短接斷開法，就是將回路某一部分或某一段用短接線實施認為斷開或短接，來對故障是否存在于斷開線或短接線范圍內作出判斷，從而使得故障范圍得以縮小。此種故障查找方法主要用于電氣閉鎖、刀閘操作、切換繼電器不動作、電流回路開路、判斷轉移及輔助開關。把手接地的切換是否良好等。對于不該閉合而閉合的接點采用斷開法，該閉合而未閉合接點則采用短接法。
