特殊的直流高壓發生器使用說明：

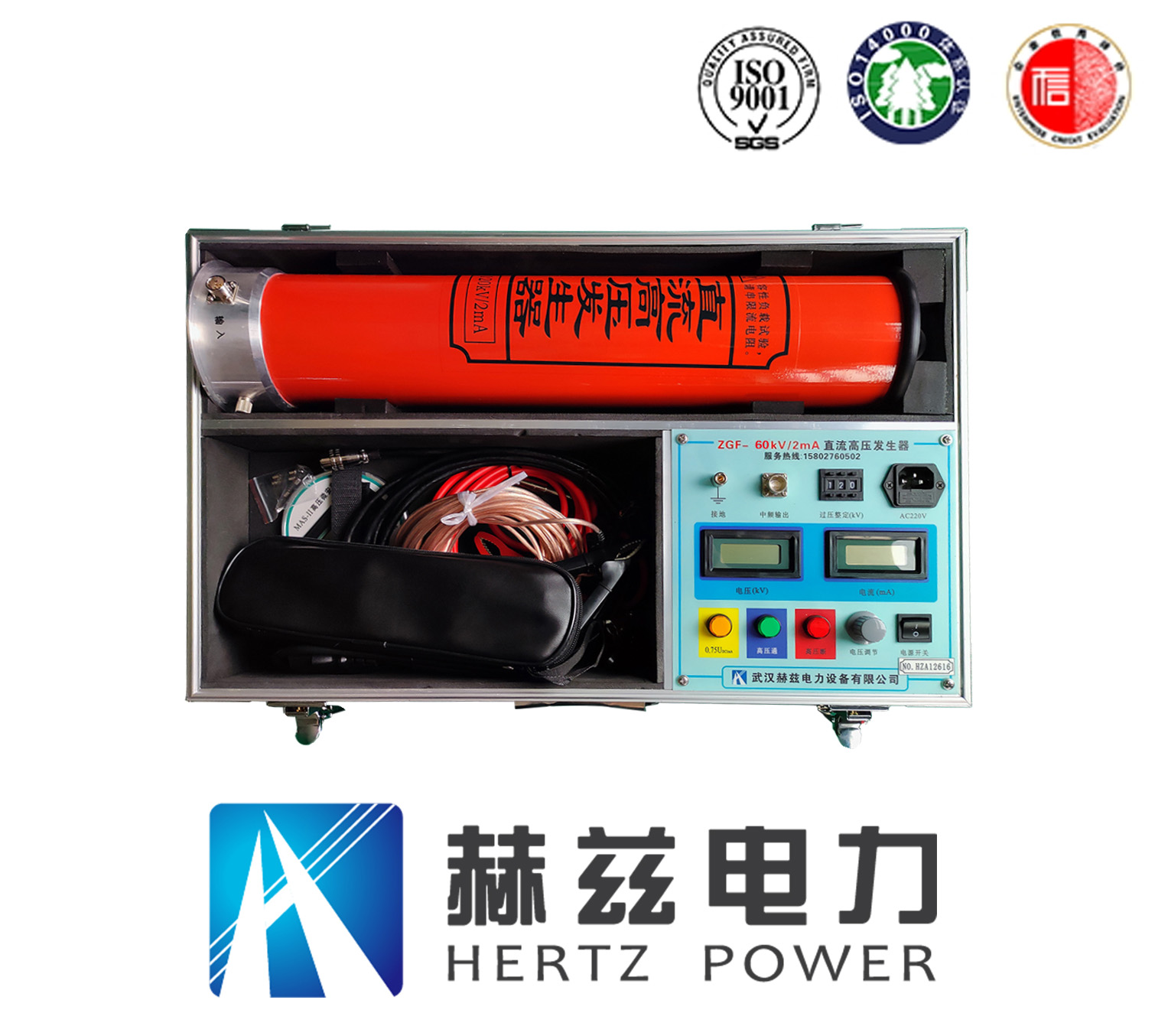

　　ZGF系列直流高壓發生器

　　1.高頻輸出及電壓、電流測量電纜快速聯接多芯插座:用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭上的白點對準插座上的白點順時針方向轉動到位即可。拆卸時只需逆時針轉動電纜插頭即可。注意:安裝、拆卸插頭時,請握緊插頭的金屬圓環處旋轉。嚴禁手握電纜線旋轉及拉撥電纜線旋轉,以免造成插頭與電纜線之間斷線。

　　2.數顯電壓表:LCD液晶數字顯示直流高壓輸出電壓,單位為kV,最小分辨率為±0.1kV。

　　3.數顯電流表:LCD液晶數字顯示直流高壓輸出電流,單位為uA,最小分辨率為±0.1uA。

　　4.電源絲座:絲為10A。

　　5.電源輸入插座:單相交流220V±10%,50Hz。將隨機配置的電源線與電源輸入插座相聯(插座內自帶管10A或單獨座)。

　　6.接地接線柱:此接地端子與倍壓筒接地端子及試品接地聯接為一點后,再與接地網相連。

　　7.過電壓整定撥盤開關:用于設定過電壓保護值。過壓整定范圍為0.05-1.2倍額定電壓內,撥盤開關所顯示值單位為kV。

　　8.單雙節選擇開關(為雙節倍壓筒專用)、電壓滿度換檔(分節)開關:當開關撥向1時,倍壓筒為單節,電壓表顯示的是單節倍壓筒電壓;當開關撥向2時,倍壓筒為雙節,電壓表顯示的是雙節倍壓筒電壓。

　　9.雙節倍壓筒使用時,請將上節下端法蘭白點標記對準下節上端法蘭白點后,順時針方向旋轉到碰足(約30度角左右),即上下節電氣聯接到位,反之為卸下。

　　10.單節使用時,請別忘記把另配置的一端頂蓋,用上述的方法裝到下節的頂端上。

　　11.75%VDC-1mA用黃色帶燈按鈕:紅燈亮時有效。當按下黃色按鈕后黃燈亮,輸出高壓降到原來的0.75倍,并保持此狀態,此功能是專門為氧化鋅避雷器快速測量用0.75VDC-1mA,按下綠色按鈕紅燈、黃燈均滅,高壓切斷并退出0.75倍狀態。

　　12.綠色帶燈按鈕:綠燈亮表示電源已接通及高壓斷開。在紅燈亮狀態下,按下綠色按鈕,紅燈滅綠燈亮,高壓回路切斷。

　　13.紅色帶燈按鈕、高壓接通按鈕、高壓指示燈:在綠燈亮的狀態下,按下紅色按鈕后,紅燈亮綠燈滅,表示高壓回路接通。此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下紅色按鈕紅燈亮,綠燈仍亮,但松開按鈕紅燈滅綠燈亮,表示機內保護電路已工作,此時必須關機檢查過壓整定撥盤開關是否小于滿量程的5%及有無其它故障,檢查無誤后再開機。

　　14.粗調電壓調節電位器:該電位器粗調多圈電位器,順時針旋轉為升壓,反之為降壓。此電位器具備控制電子零位保護功能。因此升壓前必須先回零位。電壓調節精度0.1%kV,試驗完畢后,該電位器應回到零位上。

　　ZGF系列直流高壓發生器是一個看是簡單實際操作起來確有很復雜的問題，生產直流高壓發生器的廠家，做為一個廠家，在這里我們對廣大電力愛好者提出幾點具體的操作流程。

　　ZGF系列直流高壓發生器是提供高壓直流源的儀器，做為一個負責任的高電壓儀器廠家，我們首先要強調的安全。安全是大家必須牢記心中的警鐘，在使用該儀器前必須先把儀器可靠接地。使用直流高壓發生器的工作人員,必須具有“高壓試驗上崗證”的人員。使用直流高壓發生器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。同時現場必須保持至少有三個工作人員在現場，這樣才能有效的保證使用人員的安全。

　　在打開儀器上的電源前要肯定直流高壓發生器接的是220V交流電源，仔細的檢查接線是否正確，同時也要檢查高壓放電桿的接線是否可靠。在直流高壓發生器的升降壓過程要保持緩升緩降，平穩升壓是延長直流高壓發生器的使用壽命最主要的要點之一。還有盡量避免過量程使用儀器。在每次試驗結束后先把電位器回到零位，然后切斷電源在進行對被試品的放電，放電過程分為兩步，對大電容試品的放電應用ZS專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，直接接上地線放電。
