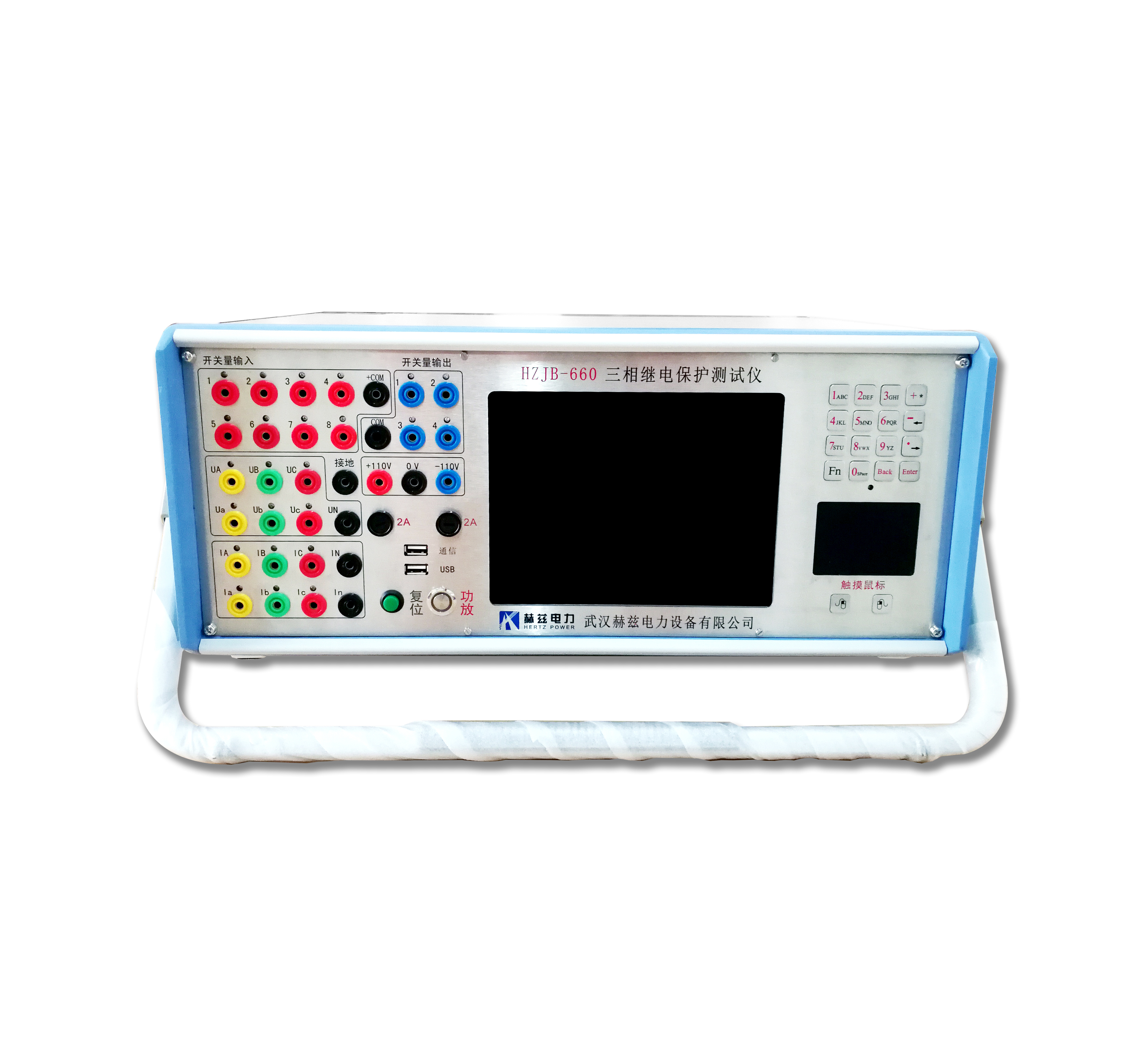

微機繼電保護測試儀快速入門使用方法注意事項
發布時間：2023-07-19 10:08:18人氣：
第一節繼電保護測試儀試驗注意事項
1、測試儀裝置內置了工控機和Windows操作系統，請勿過于頻繁地開關主機電源。
2、裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如U盤等），但注意撥插時一定要在數據傳輸結束后進行。
3、裝置配有專用自還原CF卡，避免因為非法關機，刪除或修改硬盤上的文件和桌面上的圖標等導致的操作系統損壞。如確需在本機內存放數據，請將數據存在D盤。使用USB盤拷貝數據時請一定保證U盤干凈無病毒，也請不要利用U盤在本系統中安裝其它軟件程序。
4、外接鍵盤或鼠標時，請勿插錯端口，否則Windows操作系統不能正常啟動。
5、請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6、開入量兼容空接點和電位（0－250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子COM端。
7、使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。
8、禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。否則，測試儀將被損壞。
9、如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。
10、如果在使用過程中出現界面數據出錯或設備無法連接等問題，可以這樣解決：退出運行程序回到主菜單，重新運行程序，則界面所有數據均恢復至默認值。
第二節繼電保護測試儀開/關機步驟
一、微機繼電保護測試儀開機步驟
1、首先將測試儀電源線插入AC220V電源插座上，開啟主機電源，工控機啟動Windows XP操作系統，啟動完畢后，主機自動進入測試儀軟件主界面。
2、然后開啟功放電源開關，接好電流、電壓回路，有必要也要接好開入量，選擇相應軟件模塊進行試驗。
注意事項：
①當連接電流回路時，可能會出現打火現象，這是正常的，不必擔心。電流回路有20V左右的直流電壓。當回路短接后，此電壓自動消失。如果想不出現打火現象，可關閉功放電源開關，再接電流回路的線，接好以后再開啟功放電源開關，這樣就可避免出現打火現象。
②檢查接線是否正確。當電流開路指示燈亮起紅燈時，說明該相電流回路接線有誤；當電壓短路指示燈亮起紅燈時，說明該相電壓回路接線有誤。電壓短路指示燈是不能自行恢復正常的。當電壓回路排除故障后，應關閉功放電源，暫停20秒后再開啟功放電源，這時，電壓短路燈沒有亮起紅燈，則說明接線正確。
二、繼電保護測試儀關機步驟
1、首先關閉功放電源開關。
2、然后關閉測試軟件菜單。在【開始】欄里點擊【關機】，當Windows操作系統提示【可以安全關機了】后，再關閉主機電源，并撥下相關測試連接線，最后將儀器裝入包裝箱。
