　　微機繼電保護測試儀_繼電保護測試儀是怎樣工作的?

　　武漢赫茲電力是微機繼電保護測試儀生產廠家，生產的繼電保護測驗儀器分為主回路和輔回路兩個回路，主回路選用大旋鈕調理，輔回路選用小旋鈕調理，主回路經過面板上"輸出選擇"按鍵開關操控其輸出的各種量，而且每切換一種輸出的同時，繼電保護測驗儀器上的數字電壓/電流表可主動監視其輸出值。輔回路經過輸出開關操控直接調理輸出，丈量可外附萬用表丈量。

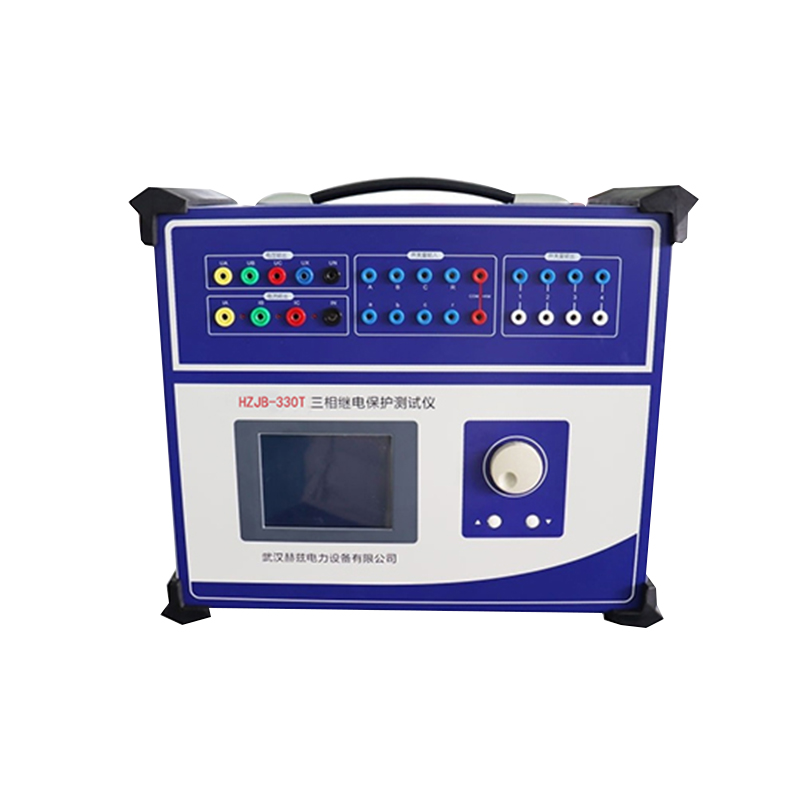

　　繼電保護測試儀

　　繼電保護測驗儀器主回路原理輸入的AC220V電源經穩妥經過輸出操控繼電器K1進入雙碳刷調壓器T1輸入端，經過T1大旋鈕調理的電量進入阻隔變壓器T2(兼職升流器)，升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A;該抽頭輸出電壓經整流濾波后可輸出0-350V直流電壓。

　　第二個抽為15V(10A)，該抽頭一路經傳感器經過繼電器操控輸出0-10A溝通電流，一路經電阻輸出0-500mA溝通電流，一路經繼電器轉化可輸出0-10A或0-500mA直流電流;第三個抽頭為10V(100A)大電流端，該抽頭穿過傳感器一次側直接輸出100A電流。

　　該回路帶負載才能較產品相冊產品相冊強，但輸出稍有過載，不能長時間處于大電流狀態下。繼電器校驗儀繼電保護測驗儀器輔回路繼電保護測驗儀器輔回路與主回路相同，AC220V電源經穩妥進入雙碳刷調壓器T1小旋鈕調理的電壓量，經過阻隔變壓器T4可直接調理輸出0-20V或0-250V溝通電壓或0-350V直流電壓。
