　　武漢赫茲電力導讀：電纜交流耐壓試驗裝置的故障原因及排除，HZBP串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振.

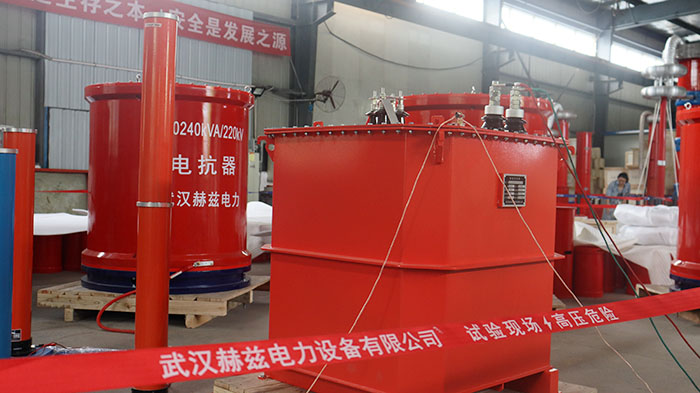

　　HZBP串聯諧振耐壓裝置

　　電纜交流耐壓試驗裝置的故障原因及排除方法如下：
　　1.內部溫度過高，功率元件熱保護；
　　排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的"復位"鍵，再啟動儀器。
　　如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！
　　2.自動調諧不能完成，找不到諧振點：
　　現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點
　　原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路
　　排除方法：
　　1.）檢查接地裝置可靠，接地連接線是否有斷開點；
　　2.）檢查勵磁變壓器的高低壓線圈的通斷；
　　3.）檢查每一只電抗器的通斷；
　　4.）檢查分壓器的信號線的通斷；
　　5.）檢查分壓器的高低壓電容臂的通斷；
　　6.）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
　　如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！
　　3.不能升壓到試驗電壓
　　現象：
　　1.）調諧曲線是一條曲線，有較低的尖峰；
　　2.）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；
　　原因：
　　1.）電抗器與試品電容量不匹配，沒有準確找到諧振點；
　　2.）試品損耗較高，系統Q值太低；
　　3.）勵磁變壓器高壓輸出電壓較低；
　　4.）高壓連接線過長或沒有采用高壓放暈線；
　　4.排除方法：
　　1.）將補償電容器并接入試驗回路，加大回路電容量；
　　2.）盡可能將多只電抗器串聯，提高回路電感量；
　　3.）提高勵磁變壓器的輸出電壓；
　　4.）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；
