110kV變壓器耐壓試驗方法，變壓器作為工業生產的一部分，是滿足工業日常生產需求的關鍵。而變壓器在投入使用之前，應對其進行耐壓試驗，掌握變壓器整體性能。

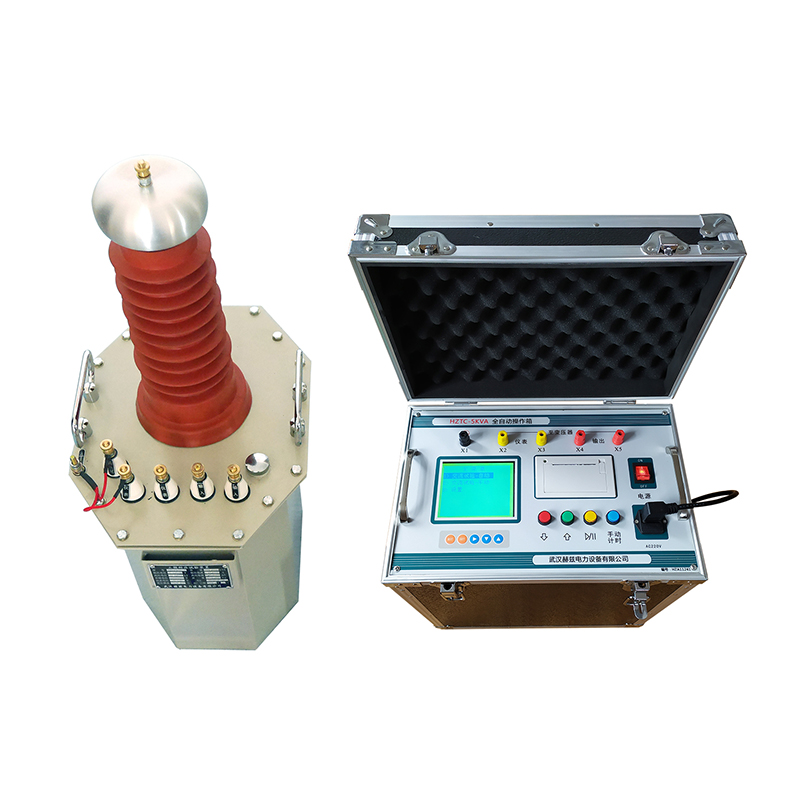

　　赫茲電力YDJ系列工頻耐壓試驗裝置 　　1耐壓試驗方法分析
　　變壓器絕緣主要分為主絕緣與縱絕緣兩種，前者主要是指線圈自身以外的其他結構的絕緣，包括油箱、鐵芯等位置的絕緣;后者是指變壓器繞阻在不同電位的各個點及部位之間的絕緣，如線圈匝間絕緣等。為了全面掌握變壓器絕緣承受過電壓的能力，一般情況下，需要進行交流和感應耐壓兩項試驗。
　　（1）交流耐壓試驗方法.變壓器外施交流耐壓主要包括一般工頻、工頻調感等耐壓類型。在實驗過程中，被試驗線圈的端口需要與試驗電壓相連接，而非試驗端口需要進行接地處理，保障試驗人員安全性。
　　交流耐壓試驗所需要用到的設備可參考有：工頻耐壓試驗裝置，串聯諧振耐壓試驗裝置，三倍頻耐壓試驗裝置
　　智能型交流耐壓試驗裝置，是我公司生產的專用輕型絕緣耐壓試驗裝置，該交流耐壓試驗裝置具有使用維修方便、性能優越、使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。智能型交流耐壓試驗裝置采用先進的微電子處理技術，全部使用過程可提前進行設置，觸摸屏操作，全英文接口，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。
　　變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
　　赫茲電力生產的SBF三倍頻變壓器是根據中國標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。
　　另外，在試驗時，如果出現被試驗對象被閃絡或者擊穿情況，其容抗會突然下降，并在設備內部產生強烈的電磁振蕩。對此，試驗人員應在回路內串接保護電阻器，有效控制過電流。與此同時，還應合理選擇電阻器，避免由于出現過電壓對設備性能產生影響。電阻器選擇應堅持合理原則，實現對設備的有效保護。交流耐壓試驗開始之前應充分做好準備工作，如高壓試驗變壓器、電壓及電阻等數值的確定等。海拔高度作為影響試驗要求值的重要因素，隨著海拔高度的增加，空氣密度也會隨之下降，極易產生電離現象。所以在進行試驗之前，應對高海拔地區的變壓器試驗電壓值進行相應調整，提高試驗準確性;
　　（2）感應耐壓試驗方法。目前，受到各廠家生產工藝的影響，很多變壓器中性點會降低絕緣性能。如電壓為110kV，220kV變壓器，其中的絕緣分別為35kV與110kV。對于這類變壓器進行交流耐壓試驗，無法獲取有效試驗結果。因此，需要采取感應試驗方法。
　　雙線圈變壓器，從被試驗設備低壓側開始施壓，而高壓側沒有進行試驗的兩相應進行并聯、接地處理，并與被試驗端進行串聯，滿足試驗電壓要求。另外，在感應耐壓試驗之前，對中性點進行相應處理，如為了滿足主絕緣與縱絕緣兩項試驗的研究，需要將中性點電位適當抬高，以此來給線圈提供支撐，。
　　通常情況下，變壓器鐵芯電流曲線在額定頻率及電壓下接近彎曲部分，如果前者高于后者，那么鐵芯會處于飽和狀態，電流也會隨之增加，最終達到無法允許的程度。因此，為了解決上述問題，可以采取提高電源頻率措施進行優化。
　　通過對兩種試驗方法的研究，能夠發現交流耐壓試驗僅能夠針對全絕緣設備進行試驗，且只能獲取設備主絕緣的電氣強度，而縱絕緣并沒有承受耐壓，其絕緣性無從知曉。而感應耐壓試驗則從被試變壓器的低壓側施加高頻電壓，只能夠考驗分級絕緣設備的主絕緣和縱絕緣，無法實現對全絕緣設備的試驗。因此，為了實現對變壓器整體絕緣性能的試驗，一般將二者整合到一起完成試驗。
　　2試驗中的注意事項
　　第一、由于耐壓試驗具有破壞性特點，試驗施加的電壓往往是變壓器額定電壓的數倍，過高電壓會損壞絕緣介質，出現增大、發熱等現象。因此，在試驗過程中，應充分結合絕緣介質的特點及設備運行實際情況，合理確定試驗電壓，避免對試驗人身安全及設備構成危害。
　　第二，接好試驗接線之后，需要經過其他人員檢查，并確認無損失。
　　第三，在施壓之前，應確定調壓器數值處于零位，且不可以在規定試驗電壓值的1/3以上沖擊合閘，通過合理控制電壓值，能夠避免設備在接近規定電壓值時耐壓時間過程，為試驗人員觀察試驗過程提供方便。同時，在試驗過程中，還應加大對測量裝置的觀察力度，當保護動作開啟后，應分析其中的原因，及時消除影響試驗結果的不良因素，確保試驗有序進行。尤其要注意的是，切勿在電壓值較高情況下切斷電源，以免發生瞬變情況造成設備被擊穿、測量儀表損壞等。
　　第四，在試驗時，如果受到空氣濕度、設備表面臟等因素的影響，引起設備表面閃絡等情況，該試驗結果視為不合格，應進行相應清潔處理后，進行重新試驗，以保證試驗結果準確性。另外，若在試壓中發生放電等現象，應及時切斷電源。由于放電產生的過電壓，與截波沖擊相類似，持續作用下，勢必會損壞設備縱絕緣，造成匝間、層間等被擊穿。
　　第五，特別需要注意的一點是，試驗設備是有機絕緣材料時，在完成試驗后，人員應立即觸摸，如果存在局部發熱情況，那么證明設備絕緣性能不佳，應進行相應處理后進行二次試驗，以確定設備性能是否符合工業生產要求。
　　第六，在進行多臺設備試驗過程中，應對擊穿的變壓器及時做好標記，為后續工作提供幫助。
