赫茲電力 | 教你怎樣測試斷路器回路電阻？
發布時間：2023-06-25 08:57:06人氣：
赫茲電力導讀：教你怎樣測試斷路器回路電阻？斷路器回路電阻也叫接觸電阻，斷路器在長期運行中，可能因為觸頭表面氧化，動、靜觸頭接觸壓力下降，開斷較大短路電流時觸頭燒壞等原因導致接觸電阻過大，從而影響斷路器的導電性能。因此需要測試斷路器回路電阻來判斷其導電性能的好壞，且規程規定必須使用100A以上電流進行測試。

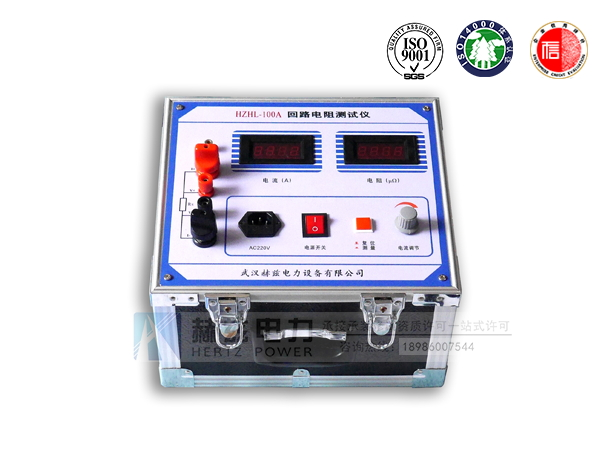

下面以HZHL-100A回路電阻測試儀為例講解斷路器回路電阻測試的步驟和注意事項。
赫茲電力教你怎樣測試斷路器回路電阻
目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。
一、回路電阻測試儀試驗步驟
(1)將斷路器手車推出，手動將斷路器合閘，使用測試線將儀器U+、I+端子連接到斷路器A相上端，U-、I-端子連接到斷路器A相下端。
(2)打開儀器電源開關，選擇合適的測試電流(100A或200A)，按確認鍵開始測試，2秒即可測出回路電阻值，按返回鍵停止測試。
(3)按同樣的步驟測量其他兩相的回路電阻。
二、回路電阻測試儀注意事項
(1)斷路器回路電阻一般在幾十微歐到幾百微歐不等，不高于產品技術要求值即可。
(2)測試線與被測點要接觸良好，且電壓測試線夾子應在電流測試線夾子內側。
(3)對于無法搖出的固定式斷路器，也可以測試開關柜的導電回路電阻，即母排到出線(或進線)這一段的電阻。
