電纜識別儀工作原理及查找方法，赫茲電力生產的電纜識別儀是用于將某一特定電纜從一束電纜中識別出來的儀器。電纜識別儀是一小型化手提式，緊湊型儀器，裝在鋁合金箱內，由一個信號發生器，一個帶傳感器的接收機及連線構成。

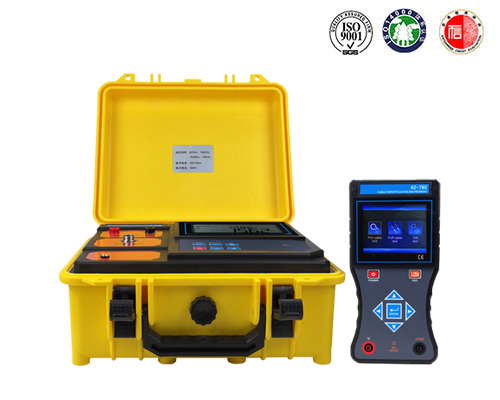

　　HZ-780帶電電纜識別儀 　　一、電纜識別儀工作原理簡介
　　為了可靠準確地識別電纜，需要給被識別電纜加一特殊的信號，該信號要被接收機接收，利用這一特性便能識別出要找的電纜。
　　電纜識別儀是用于將某一特定電纜從一束電纜中識別出來的電纜識別儀器。它是一小型化手提式，緊湊型儀器，裝在鋁合金箱內，由一個信號發生器，一個帶傳感器的接收機及連線構成。
　　發生器將周期性的單極性電壓脈沖饋入要識別的電纜中，該電纜需要在遠端接地，以保證有足夠大的電流流過電纜。該系統要設計成返回電流不要從同一電纜中返回，能做到這一點，饋入電纜中的脈沖電流的方向可做為一明顯的識別標準，流出去的電流僅從這一根電纜通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反。除了電流方向這一實際差異外，電流幅度也是一識別特征，流出去的電流僅通過一根電纜、而返回電流可通過幾根電纜、這意味著流出去的電流比流過其它電纜的返回電流大。
　　接收機的任務是探測流過電纜電流方向以及它的大小。為達到這一目的，電流傳感器被用作傳感器，此赫茲電力生產的電纜識別儀帶有一放大器并串聯在電路中，傳感器鉗住被測電纜，電流流過電纜產生的磁場在傳感器的線圈中感應出電壓，該電壓極性由電流方向和傳感器線圈的方向決定。為了得到明顯有電流方向的電壓極性，對一束電纜中所有電纜進行測試都采取相同正確的方向。傳感器線圈中感應的電壓在表頭中顯示出來，如果傳感器按上述方式連接，指針擺動方向可顯示電流方向，即只有電流流出的這根電纜指針向一邊偏，這根就是要找的電纜。所有其它電纜只流過返回電流，指針向另一邊偏、或無脈動電流，指針不偏轉。接收機上的放大調節器可調整信號強度。
　　二、電纜故障點的查找方法
　　1、測聲法所謂測聲法就是根據故障電纜放電的聲音進行查找，該方法對于高壓電纜芯線對絕緣層閃絡放電較為有效。此方法所用設備為直流耐壓試驗機。電路接線如圖1所示，其中SYB為高壓試驗變壓器，C為高壓電容器，ZL為高壓整流硅堆，R為限流電阻，Q為放電球間隙，L為電纜芯線。當電容器C充電到一定電壓值時，球間隙對電纜故障芯線放電，在故障處電纜芯線對絕緣層放電產生"滋、滋"的火花放電聲，再在雜噪聲音小的時候，借助耳聾助聽器或醫用聽診器等音頻放大設備進行查找。查找時，將拾音器貼近地面，沿電纜走向慢慢移動，當聽到"滋、滋"放電聲大時，該處即為故障點。使用該方法一定要注意安全，在試驗設備端和電纜末端應設專人監視。
　　2、電橋法電橋法就是雙臂電橋測出電纜芯線的直流電阻值，再準確測量電纜實際長度，按照電纜長度與電阻的正比例關系，計算的故障點。該方法對于電纜芯線間直接短路或短路點接觸電阻小于1Ω的故障，判斷誤差一般不大于3m，對于故障點接觸電阻大于1Ω的故障，可采用加高電壓燒穿的方法使電阻降至1Ω以下，再按此方法測量。
