可調接地電阻測試儀功能介紹_3C認證試驗設備
發布時間：2023-05-26 09:21:23人氣：
可調接地電阻測試儀功能介紹_3C認證試驗設備

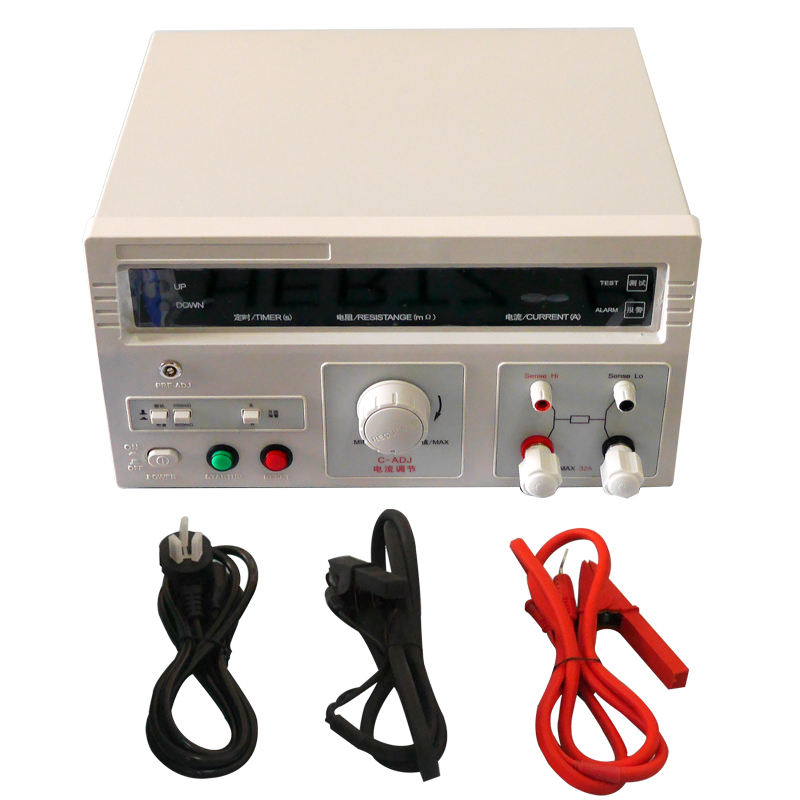

HZ2672可調接地電阻測試儀
可調接地電阻測試儀測試方法
本可調接地電阻測試儀測試電阻時,采用四端測量法以消除接觸電阻對測量精度的影響。
可調接地電阻測試儀測試操作步驟
注意:請在未開機或者待機狀態下進行連線操作!
(1)本可調接地電阻測試儀器配備一付(兩組)測量線,紅線組粗測量線接入測試儀電流輸出端紅色的端子,紅線組細測量線,接入測試儀電壓采樣端紅色端子;黑線組粗測量線,接入測試儀電流
輸出端黑色的端子,黑線組細測量線,接入測試儀電壓采樣端黑色端子。
（2）接通電源,開啟電源開關,顯示屏點亮。
（3）根據需要設定接地電阻上限值和測試時間值。
（4）將電流調節旋鈕逆時針旋至零位。
（5）按下【START】鍵，即可進行測試。旋動調壓旋鈕使測試工作電流指示為技術產品標準所規
定的電流值。當按下【START】鍵時，測試標志位“TEST”亮，測試儀開始測試并輸出電流，顯示器顯示輸出電流值、測試電阻值、測試時間值。
（6）如果設定的測試時間值不為零，測試儀計時到設定的時間值停止測試，則表明被測試合格。
（7）開路(開路報警按鈕按下時)測試儀啟動后，如果回路中的電流為0，那么測試儀提示開路報警，失敗燈亮。
（8）電流過大報警
可調接地電阻測試儀在測試過程中，如果測試電流大于32.5A，則測試儀給出報警(32A機型）。
可調接地電阻測試儀在測試過程中，如果測試電流大于72A，則測試儀給出報警(70A機型）。
HZ2672可調接地電阻測試儀
本可調接地電阻測試儀測試電阻時,采用四端測量法以消除接觸電阻對測量精度的影響。
可調接地電阻測試儀測試操作步驟
注意:請在未開機或者待機狀態下進行連線操作!
(1)本可調接地電阻測試儀器配備一付(兩組)測量線,紅線組粗測量線接入測試儀電流輸出端紅色的端子,紅線組細測量線,接入測試儀電壓采樣端紅色端子;黑線組粗測量線,接入測試儀電流
輸出端黑色的端子,黑線組細測量線,接入測試儀電壓采樣端黑色端子。
（2）接通電源,開啟電源開關,顯示屏點亮。
（3）根據需要設定接地電阻上限值和測試時間值。
（4）將電流調節旋鈕逆時針旋至零位。
（5）按下【START】鍵，即可進行測試。旋動調壓旋鈕使測試工作電流指示為技術產品標準所規
定的電流值。當按下【START】鍵時，測試標志位“TEST”亮，測試儀開始測試并輸出電流，顯示器顯示輸出電流值、測試電阻值、測試時間值。
（6）如果設定的測試時間值不為零，測試儀計時到設定的時間值停止測試，則表明被測試合格。
（7）開路(開路報警按鈕按下時)測試儀啟動后，如果回路中的電流為0，那么測試儀提示開路報警，失敗燈亮。
（8）電流過大報警
可調接地電阻測試儀在測試過程中，如果測試電流大于32.5A，則測試儀給出報警(32A機型）。
可調接地電阻測試儀在測試過程中，如果測試電流大于72A，則測試儀給出報警(70A機型）。
