　　三相繼電保護測試儀可測試項目_繼保儀廠家

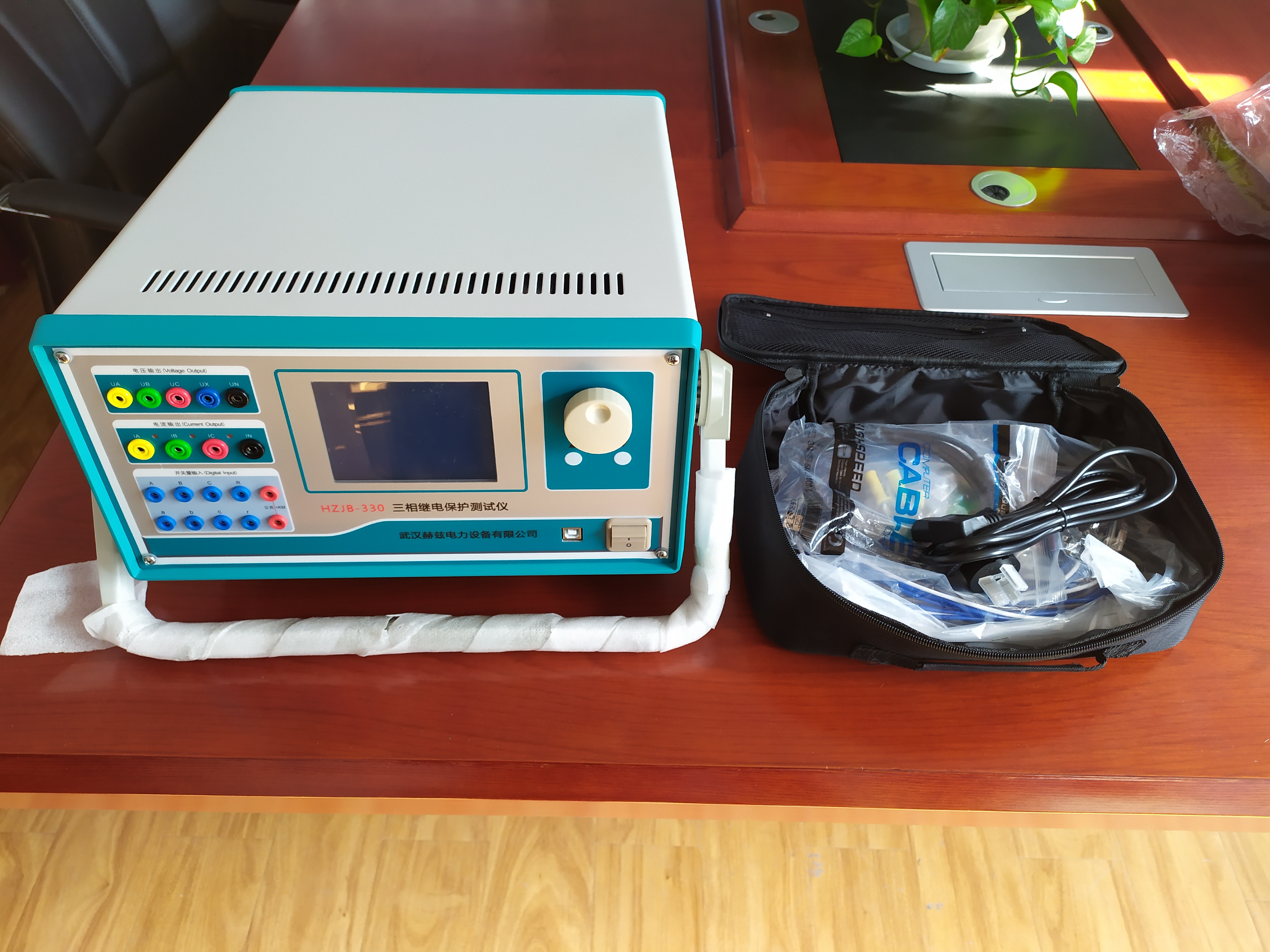

　　微機繼電保護測試儀

　　三相繼電保護測試儀每次試驗只能選擇“阻抗邊界搜索”、“Z（Ｉ）特性曲線”或“Z（V）特性曲線”中的一個項目進行試驗。
　　●故障類型提供了各種故障類型，用于測試各種類型距離保護。對接地型距離繼電器應選擇單相接地故障，對相間型距離保護，應選擇相間故障。
　　●計算模型有“電流不變”和“電壓不變”兩種計算模型。選擇“電流不變”時，在下面的方框內可以設置短路電流，軟件根據短路電流和短路阻抗計算出相應的短路電壓；選擇“電壓不變”時，在下面的方框內可以設置短路電壓，軟件根據短路電壓和短路阻抗計算出相應的短路電流。
　　●搜索方式有“單相搜索”和“雙向搜索”兩種方法。詳細介紹請參考“差動保護”章節的相關說明。“分辨率”只對雙向搜索方式有效，它決定了雙向搜索方式的測試精度。
　　●故障觸發方式在“時間控制”觸發方式下，軟件按“故障前延時”—“最大故障時間”—“測試間斷時間”這樣的順序循環測試，詳細說明請參考“線路保護”章節的有關說明。
　　●最小動作確認時間在“最大故障時間”內，保護多段可能動作。如果保護動作的時間小于“最小動作確認時間”，則盡管是保護的動作信號，軟件也不予認可，因可能是其他段搶動。這個時間專門用來在“雙向搜索”方式下，躲開某段阻抗動作。例如，要搜索Ⅱ段阻抗邊界，“雙向搜索”方式下掃描點肯定會進入Ⅰ段阻抗范圍，而Ⅰ段的動作時間較Ⅱ段要短，從而造成Ⅰ段保護搶動。
　　●故障方向依據保護定值菜單進行設置，適用于方向性阻抗保護。
　　●零序補償系數若做接地距離繼電器的試驗，要注意正確設置零序補償系數，請參考“線路保護”章節的有關說明。
　　●自動設定搜索線參數在“整定參數”頁中有這個按鈕，點擊此按鈕后，軟件會根據所設定的整定阻抗自動計算出搜索線的長度以及搜索中心。可以在“搜索阻抗邊界”頁面中查看。
