串聯諧振試驗裝置常見故障排查方法-赫茲電力
發布時間：2023-05-06 08:41:20人氣：

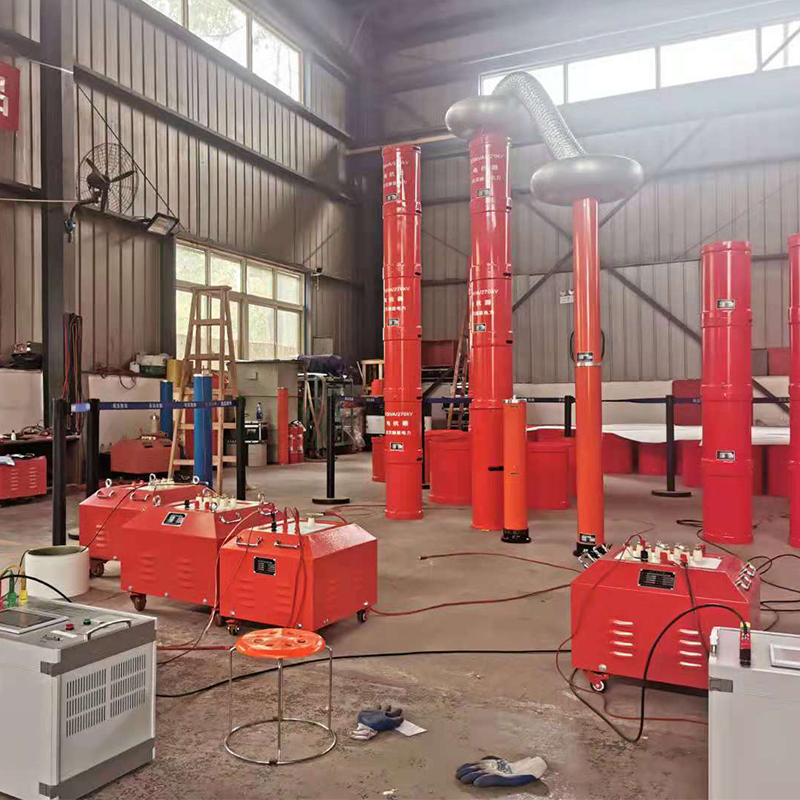

武漢赫茲電力生產的串聯諧振試驗裝置，它是根據電力預防性試驗規范而設計的，用于測試電力電纜、變壓器、GIS開關、發電機等大容量設備的工頻耐壓試驗。這個裝置利用了RLC串聯電路的原理技術，并結合現場的使用環境和多維度的實際應用，滿足電力系統對大容量、高電壓試驗設備的各項電氣技術要求。該裝置由控制部分、勵磁部分、升壓部分和采集部分組成，并充分利用可編程軟件技術，可以實現自動試驗、手動試驗和半自動化試驗。
串聯諧振試驗裝置常見故障排查方法:
有些廠商生產的變頻串聯諧振裝置存在品控差異，使用后可能會無法升壓或找不到諧振點。如果無法排除外部原因，我們可以考慮自身諧振的方法來排查問題。變頻串聯諧振裝置的頻帶范圍大約在30至300Hz之間，如果沒有特殊需求，它的容抗與感抗就能夠滿足諧振條件。我們可以把所有的電抗器串聯，然后選擇自動試驗的操作模式，在顯示窗口觀察電壓變化。如果在頻率范圍內沒有發生升壓的情況，那么就可以將電抗器定為故障原因。這時候有可能會出現電抗器線圈熔斷的情況。
判斷電抗器是否有故障很簡單，可以使用萬用表測量電抗器上下兩端口的電阻值。完好的電抗器線圈具有一定的線阻，線阻大小與電抗器容量有關。在排除故障時，不需要關注線阻大小，只需確認是否有阻值，并可與其他電抗器作對比。如果電抗器線圈發生熔斷，則兩端的阻值將為無窮大。
有些廠商生產的變頻串聯諧振裝置存在品控差異，使用后可能會無法升壓或找不到諧振點。如果無法排除外部原因，我們可以考慮自身諧振的方法來排查問題。變頻串聯諧振裝置的頻帶范圍大約在30至300Hz之間，如果沒有特殊需求，它的容抗與感抗就能夠滿足諧振條件。我們可以把所有的電抗器串聯，然后選擇自動試驗的操作模式，在顯示窗口觀察電壓變化。如果在頻率范圍內沒有發生升壓的情況，那么就可以將電抗器定為故障原因。這時候有可能會出現電抗器線圈熔斷的情況。
判斷電抗器是否有故障很簡單，可以使用萬用表測量電抗器上下兩端口的電阻值。完好的電抗器線圈具有一定的線阻，線阻大小與電抗器容量有關。在排除故障時，不需要關注線阻大小，只需確認是否有阻值，并可與其他電抗器作對比。如果電抗器線圈發生熔斷，則兩端的阻值將為無窮大。
