絕緣電阻做吸收比與極化指數有哪些要求_兆歐表
發布時間：2023-04-24 08:49:19人氣：
絕緣電阻做吸收比與極化指數有哪些要求_兆歐表

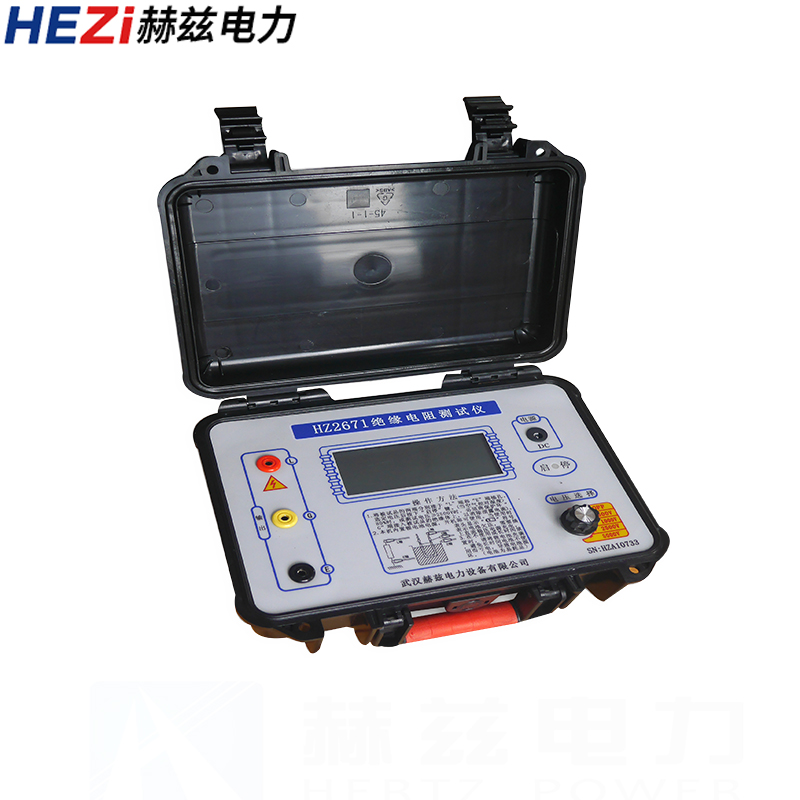

HZ2671絕緣電阻測試儀
什么是吸收比
吸收比指的是在同一次試驗中，用2500V絕緣電阻測試儀60s時的絕緣電阻值與15s時的絕緣電阻值之比。
什么是極化指數
極化指數PI是指在同一次試驗中，用2500V絕緣電阻測試儀加壓10min時的絕緣電阻值與加壓1min時的絕緣電阻值之比。
吸收比、極化指數有哪些要求
35kv及以上電壓等級及容量在4000kvA及以上的電力變壓器，應該測量吸收比，吸收比與出廠值或歷年數據比較，不應有明顯的差別，常溫下吸收比不應小于1.3，當R60min時絕緣阻值大于3000MΩ時，吸收比不作要求；
變壓等級為220kv及以上且容量在120MVA以上時，應采用5000V絕緣電阻測試儀測量吸收比，常溫下吸收比不應小于1.5，當R60min時絕緣阻值大于10000MΩ時，極化指數不作要求。
為什么不做要求？是因?yàn)閷τ谌萘亢艽蟮碾姎庠O(shè)備在60S時吸收過程還沒結束，吸收電流i2不為零，吸收比小于1.3時不能認為設備有缺陷。
那這又為什么不測量吸收比呢？是因?yàn)閷τ谌萘亢苄〉碾姎庠O(shè)備吸收過程很短，15S的時候吸收電流i2已經降為零了，所以吸收比也小于1.3時不能認為設備有缺陷。
如果R60min時絕緣電阻和吸收比都不合格，說明變壓器內部存在缺陷，如果R60min時電阻合格但吸收比不合格，說明變壓器內部有嚴重老化，應盡早檢修或者更換。
HZ2671絕緣電阻測試儀
吸收比指的是在同一次試驗中，用2500V絕緣電阻測試儀60s時的絕緣電阻值與15s時的絕緣電阻值之比。
什么是極化指數
極化指數PI是指在同一次試驗中，用2500V絕緣電阻測試儀加壓10min時的絕緣電阻值與加壓1min時的絕緣電阻值之比。
吸收比、極化指數有哪些要求
35kv及以上電壓等級及容量在4000kvA及以上的電力變壓器，應該測量吸收比，吸收比與出廠值或歷年數據比較，不應有明顯的差別，常溫下吸收比不應小于1.3，當R60min時絕緣阻值大于3000MΩ時，吸收比不作要求；
變壓等級為220kv及以上且容量在120MVA以上時，應采用5000V絕緣電阻測試儀測量吸收比，常溫下吸收比不應小于1.5，當R60min時絕緣阻值大于10000MΩ時，極化指數不作要求。
為什么不做要求？是因?yàn)閷τ谌萘亢艽蟮碾姎庠O(shè)備在60S時吸收過程還沒結束，吸收電流i2不為零，吸收比小于1.3時不能認為設備有缺陷。
那這又為什么不測量吸收比呢？是因?yàn)閷τ谌萘亢苄〉碾姎庠O(shè)備吸收過程很短，15S的時候吸收電流i2已經降為零了，所以吸收比也小于1.3時不能認為設備有缺陷。
如果R60min時絕緣電阻和吸收比都不合格，說明變壓器內部存在缺陷，如果R60min時電阻合格但吸收比不合格，說明變壓器內部有嚴重老化，應盡早檢修或者更換。
