變頻串聯諧振組成部分有哪些

發布時間：2023-03-07 14:42:17人氣：

　　當今社會工業的發展不只是要求效率，更多時候?qū)ιa(chǎn)的精度和安全更被看重，正是這種發展趨勢的需求，變頻串聯諧振技術被應用的日益廣泛，整個變頻串聯諧振技術系統有許多部件構成，那么這些組成部件分別都有哪些功能和作用呢？

　　變頻串聯諧振系統的組成部件共有五種，分別是控制系統、勵磁變壓器、多級組合型電抗器及電壓測量系統、耦合電容器和基本負載五種構件。

　　一、控制系統

　　控制系統是變頻諧振系統的心臟模塊,它包含了所有的電子及控制模塊.所有的模塊放在一個控制柜中,操作屏在控制柜的上方,操作人員可以控制所有的功能、讀取最新的測量值(電壓、頻率、電流等)、觀察系統的運行狀態.

　　二、勵磁變壓器

　　勵磁變壓器的作用是將控制單元的輸出變成諧振回路的輸入.其一次線圈和控制單元相連,二次線圈則取決于高壓回路的品質因數的期望值.勵磁變壓器可以做在電抗器的內部,或者做成獨立單元.

　　三、高壓電抗器

　　在諧振頻率下,電抗器與負載將勵磁方波電壓變成理想正弦波.高壓電抗器的參數選擇必須充分考慮到試品功率和頻率范圍.

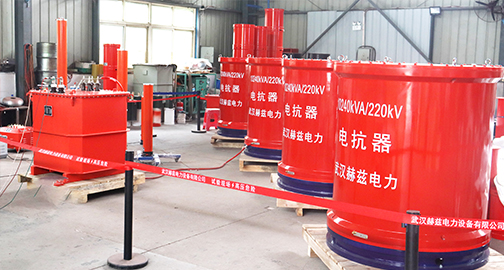

　　四、多級組合型電抗器

　　單級電抗器組合后可以滿足回路的最優配置,保證輸出電壓和頻率范圍,每級電抗器的電壓等級可以單獨確定.這種電抗器的優點是組合方便、便于運輸,缺點是運行工況時間短.

　　五、電壓測量系統、耦合電容器和基本負載

　　電壓測量系統包括一個分壓器和一個峰值電壓表,電壓表安裝在控制柜中,電壓值在操作屏上顯示.分壓器也可以當作耦合電容器和基本負載使用.在多級組合電抗器中,分壓器是獨立單元,而在SF6絕緣和箱型電抗系統中,分壓器已經安裝到電抗器中.
