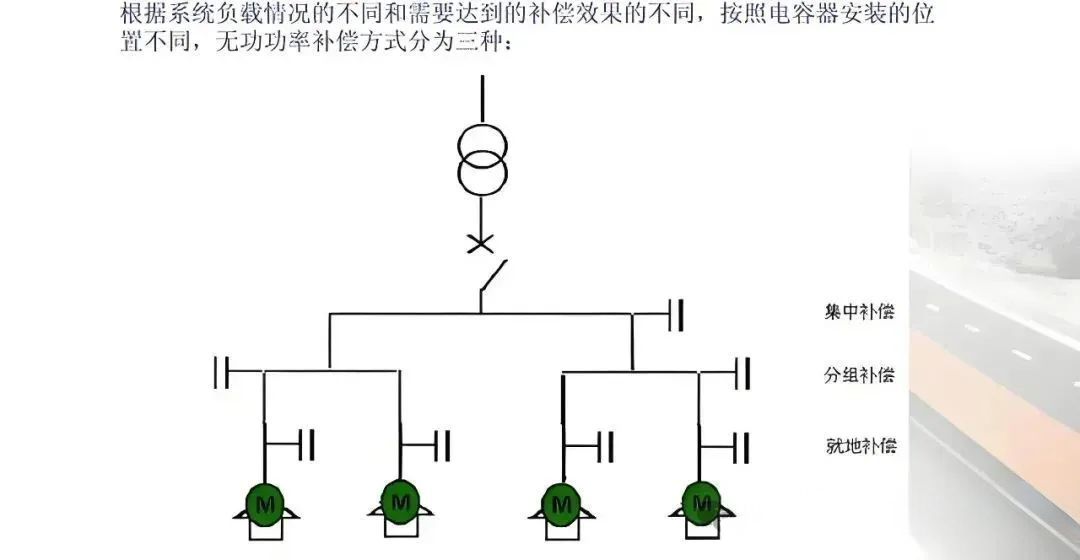

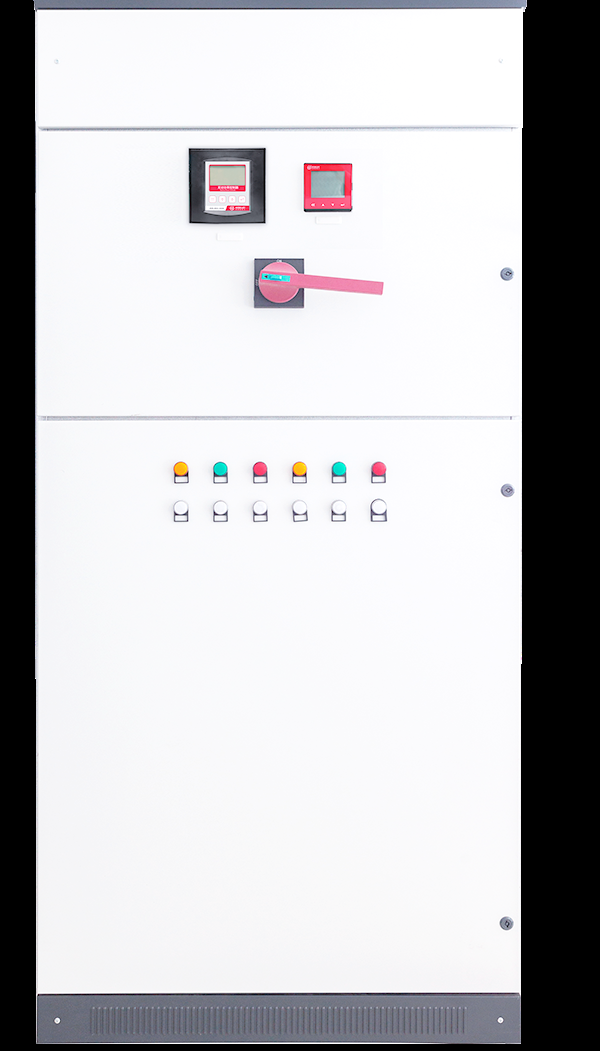

在電力系統中，感性負載的廣泛應用導致無功功率損耗與功率因數降低的問題日益突出，而無功功率補償柜正是解決這一難題的關鍵設備。本文從原理出發，深入剖析無功功率補償柜如何利用容性設備抵消感性無功，提升功率因數；詳細拆解其主電路、控制電路、保護電路與測量顯示電路的構造及功能。同時，結合實際應用場景，介紹不同補償位置、容量、控制方式的方案類型，以及系統電壓、頻率、補償容量等核心技術參數的設計要點。更針對電容器組、斷路器、接觸器等元件，提供選型計算與應用指導，助力讀者全面掌握無功功率補償柜從原理到設計的全流程知識 。 #01 無功補償柜與電容補償柜的工作原理解析
無功補償柜的核心工作原理是通過并聯連接不同類型的電抗器，包括感性電抗器和容性電抗器，來實現對無功功率的有效補償。感性電抗器通過儲存電能的方式提供無功功率，而容性電抗器則通過吸收電能來提供相應的無功功率。補償柜會依據電力系統的實際運行狀況，精心選擇合適的電抗器組合，從而確保無功功率的平衡與穩定。 電容補償柜的運作原理是串聯連接電容器，利用其容性特性來提供必要的無功功率。通過精細控制電容器的投入與切除，電容補償柜能夠?qū)崟r調整無功功率的平衡，以滿足電力系統的需求。
#02 無功補償柜的核心作用
無功補償柜的核心作用在于優化電力系統的功率因數，進而降低系統在無功功率方面的損耗。通過這一功能，電力系統的效率和穩定性都能得到顯著提升。此外，電容補償柜還兼具諧波過濾的重要作用。由于電容器能有效吸收和濾波諧波電流，因此該設備能助力減少電力系統中的諧波污染，并確保其他設備免受諧波的干擾。 在電力系統中，無功補償柜不僅優化了功率因數，減少了無功功率損耗，還為社區提供了實質性的服務。通過其獨特的功能，電力系統的效率和穩定性得到顯著提升，進而保障了社區電力供應的可靠性。同時，電容補償柜在諧波過濾方面的作用也功不可沒，有效減少了諧波污染，確保了社區內其他電力設備的正常運行。
#03 無功補償柜的應用領域
無功補償柜的應用廣泛，涵蓋工業生產、商業建筑及公共事業等多個領域。特別是在大型電動機負載沉重、無功功率需求量大的環境下，其作用更為顯著。通過提升電力系統的功率因數，無功補償柜不僅有助于減少電費開支，還能確保電力設備的穩定運行。
此外，電容補償柜在消除功率因數下降和諧波干擾方面也發揮著重要作用。在電力系統中，它能夠降低電力設備的額外損耗，進而提升電網的運行效率。同時，在工業領域，電容補償柜通過減少諧波污染，有效延長了設備的使用壽命并提高了其可靠性。
#04 無功補償柜優缺點分析
無功補償柜以其結構簡單、價格親民而受到青睞，它能有效改善功率因數，為電力系統帶來諸多益處。但值得注意的是，其使用的無感性電抗器會產生一定磁感應強度，可能對周圍設備造成干擾。
電容補償柜則能提供迅速且精準的無功功率補償，并具備良好的諧波濾波效果。不過，電容器因自身材質和使用壽命問題，長期使用后可能面臨老化甚至破裂的風險。因此，在選擇時，客戶可以考慮選用質量上乘的電力電容器，例如采用填充氮氣技術的進口產品，以確保使用安全。
綜上所述，無功補償柜與電容補償柜在無功補償領域各自扮演著重要角色。它們不僅具有不同的工作原理和功能特點，而且適用于不同的應用場景。在電力系統的實際運行中，根據具體需求選擇合適的補償方式至關重要，這直接關系到電力系統的運行效率和穩定性。
#05 無功功率補償柜設計的關鍵技術參數與設計依據 無功功率補償柜設計時，有幾個關鍵參數和依據需要弄明白：
電壓匹配：要和電網電壓一致（比如常見的 400V、690V 或 10kV），電壓波動范圍會影響電容選擇，像三相電通常按 380V 上下浮動 10% 來設計。
頻率標準：國內電網一般是 50Hz，如果用到變頻設備，可能需要兼容 60Hz 的頻率。
補償容量計算：根據負載的功率因數算需要補多少無功功率，公式是 Qc = P×(tanφ?-tanφ?)，補償范圍一般在 10~1000kvar，而且要分成多檔來控制投切。
不同負載怎么選開關：像風機、水泵這類穩定負載，用接觸器控制就行；但沖床、焊機這種沖擊性強的負載，得用晶閘管才能快速反應，比如焊機要求開關響應時間不超過 10 毫秒。
諧波處理：如果電路里諧波多，就得加電抗器：
5 次諧波選 5.67% 電抗率的電抗器；
3 次諧波要選 12%~14% 電抗率的；
像電弧爐這種諧波特別嚴重（THD 超過 20%）的，就得用 14% 電抗率的電抗器。
功率因數目標：
一般設定在 0.95~0.98 比較合適，補太高容易導致電壓過高，工業上考核標準通常是 0.92。
環境要求：
溫度：電容器很怕熱，溫度每升高 10℃，壽命就會減半，所以需要強制風冷，風量至少保證 3 立方米每分鐘每千乏，工作溫度最好控制在 - 25℃到 + 45℃，溫度太高就得降功率使用。
海拔：海拔每升高 1000 米，設備容量就得降低 10%，一般按海拔 2000 米以下設計。
防護等級：戶外用的柜子要防塵防水，至少達到 IP55；室內用的 IP30 就行。 #06 電容器組容量計算與選型

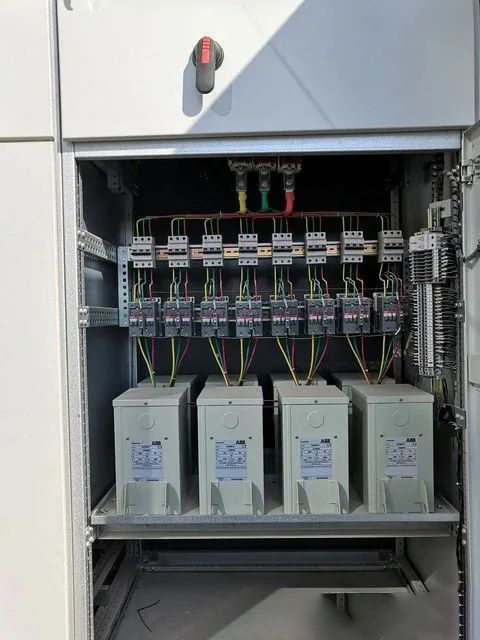

電容器組的設計怎么算：比如一個系統總功率是 1000KW，用的是 400V 低壓電，按規范需要補償 30% 的無功功率，那就是 1000KW×30%=300 千乏。如果把這 300 千乏分成 10 組電容器，每組就是 300÷10=30 千乏，所以這個補償柜就需要 10 個 30 千乏的電容器組成。
選電容器電壓時，得比系統電壓高一點，比如系統是 400V，就選 0.45kV 或 0.48kV 的，這樣能扛住諧波或電壓波動，更耐用。 斷路器和接觸器怎么選？
斷路器的大小，按電容器額定電流的 1.8 到 2.5 倍來挑。
接觸器則按額定電流的 1.4 到 1.6 倍選。
電抗器怎么配？
如果電路里 5 次諧波多（比如電流中 15% 是 5 次諧波），就用 5.67% 電抗率的電抗器，而且這時候電容器電壓得從 400V 換成 450V，避免被諧波 “沖壞”。
要是 3 次諧波多，就用 12%~14% 電抗率的電抗器，電抗器的諧振頻率要避開電網常見頻率（比如 350Hz 避開 300Hz，204Hz 避開 150Hz），防止共振出問題。
投切開關怎么挑？
風機、水泵這類慢悠悠的負載，用接觸器就行（反應速度 200 毫秒，便宜）。
沖床、點焊機這種 “暴脾氣” 負載，必須用晶閘管（10 毫秒內響應，貴但快）。
要是負載又有穩定的又有沖擊的，就用復合開關（50 毫秒響應，價格中等）。
電容類型怎么選？
普通工廠用 “自愈式低壓電力電容器”，實惠耐用。
數據中心這種對電質量要求高的地方，用 “智能型電容器”，能精準控制。
諧波特別多的車間（比如鋼鐵廠），就用 “一體式智能濾波電容器”，根據諧波類型選電抗率（比如 3 次諧波用 14% 電抗率的），一邊補無功一邊濾諧波。
