電力系統常見的接地系統包括 TN-C、TN-S、TN-C-S、TT 和 IT 五種類型。TN-C 系統利用 PEN 線兼具 N 線與 PE 線功能，雖節省成本，但存在 PEN 線斷開致設備外殼帶電、無法安裝漏電保護器等安全隱患，現已較少使用。
TN-S 系統采用獨立 N 線和 PE 線，安全可靠、無電磁干擾，但施工成本高，常用于內設變電站的建筑物。TN-C-S 系統前段與 TN-C 相同，入戶端將 PEN 線分離為 N 線和 PE 線，經等電位聯結后，安全水平與 TN-S 相當且節省導線。 TT 系統電源端與設備端接地獨立，故障電壓不傳導，適用于戶外，但接地故障時需高靈敏度漏電保護器，設備絕緣承受過電壓更高。IT 系統電源中性點不接地或高阻抗接地，無法直接供 220V 相電壓，線路復雜，但故障電流小、供電連續性強，適用于對供電可靠性和安全性要求高的特殊場所。下面我們詳細了解一下各類接地系統的優缺點及應用。

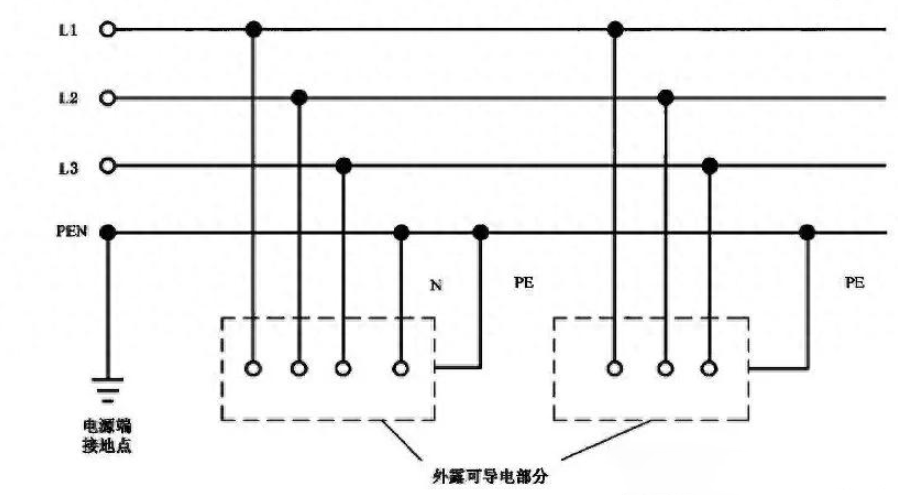

#01 TN-C 系統的特點及應用 該系統從電源中性點引出一條PEN線，兼顧N線和PE線兩種作用，可節省一根導線，比較經濟，但是有諸多安全問題。
1.如果系統為一單相回路，當PEN線斷開或接點接觸不良時，設備外殼將帶220V的故障電壓（ N 線回路被斷開，N線又和設備外殼連接），容易造成觸電事故。
2.該系統不能安裝漏電保護器，因?yàn)閷EN線穿過漏電保護的零序電流互感器時，通過相線和PEN線的故障接地電流產生的磁場會在互感器鐵芯內部相互抵消，造成漏電保護器拒動。
3.不能安裝用于電氣安全隔離的4極和2極隔離開關，因?yàn)镻EN線中包含的PE線是禁止安裝開關和斷開的。
4.PEN線因通過N線電流會產生電壓降，使所有與其連接的設備金屬外殼都對地帶電位，該電位會對信息設備產生干擾。
所以TN-C系統現在已經很少使用。

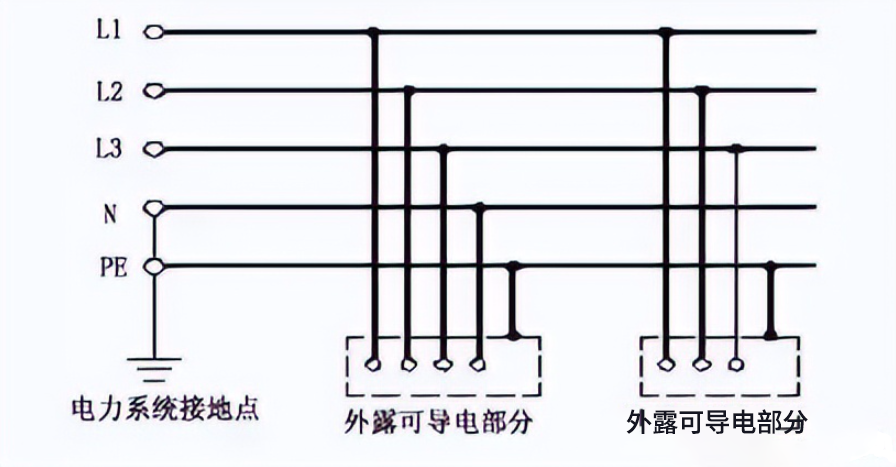

#02 TN-S系統的特點及應用 該系統從電源中性點引出地(PE)線和零(N)線兩條線，零線用作單相設備負荷電流和三相不平衡電流的回路，地線連接設備的金屬外殼，并允許做重復接地，地線電位更接近地電位，這樣地線平時除通過微量的漏電電流外不通過工作電流，設備外殼也不會產生電壓降，也不會干擾信息設備，
但TN-S系統需要在整個回路中多敷設一根導線，施工量和造價也要比其他系統要高很多。
TN-S主要用于內設有變電站的建筑物內，因?yàn)槿绻褂肨T系統，就需要設置為電氣上無任何關系的系統接地和保護接地兩個獨立的接地，這在同一建筑物內是比較麻煩的，而使用TN-C-S系統，又會在設備外殼上產生電壓降，因此在內設變電站的建筑物內優先選用TN-S系統。

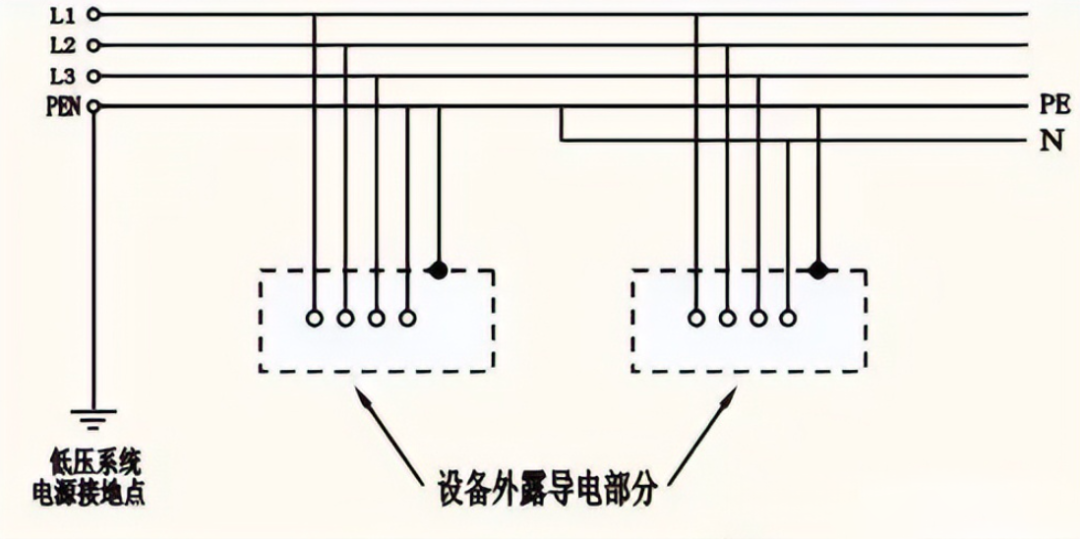

#03 TN-C-S 系統的特點及應用 TN-C-S系統回路前段和TN-C系統一樣，從電源中性點引出PEN線，但是到入戶端后，會將PEN線分成PE線和N線，該系統需要在入戶端做等電位聯接，因?yàn)槿绻蛔龅入娢宦?lián)接，前段PEN線產生的電壓降會通過后段的PE線竄去設備外殼，使設備外殼產生接觸電壓，通過等電位聯接，將整個建筑物和PE線連接在同一電位上，有效的降低了設備外殼的接觸電壓，減小了觸電風險。
在做等電位聯接的建筑物內，TN-c-S系統的安全水平和TN-S系統安全水平是一樣的，并高于TN-C系統，在入戶端以前還可以省去一根導線的成本。

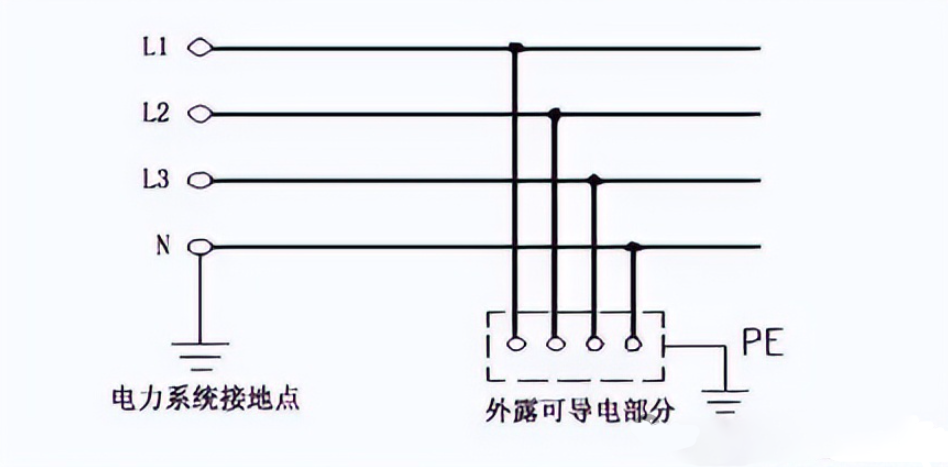

#04 TT 系統的特點及應用 TT系統從電源中性點只引出零線(N線)，整個系統有兩個獨立的接地，一個是電源端的系統接地，一個是設備端的保護接地，兩個接地系統互無聯系。
設備端的保護接地可以就近打接地極并引出地電位的PE線，每個設備的接地保護都是獨立的，所以他不會像TN系統那樣故障電壓沿PE線或PEN線在電氣設備間傳導和亂竄，也不依賴等電位聯接消除PE線上傳導的故障電壓引起的電氣事故，所以無等電位聯接的戶外裝置內多采用TT系統。
但是當TT系統發生接地故障后，接地電流需要通過保護接地和系統接地兩個接地返回電源，受兩個接地電阻疊加的影響，其故障電流很難使斷路器或熔斷器及時動作，切斷漏電回路，需要使用動作靈敏度較高的漏電保護器來檢測漏電故障并切斷漏電回路，所以其保護裝置的設置要比TN系統復雜。
其次，在TN系統中，PE線和N線都從電源中性點引出，設備絕緣承受的過電壓幅值較小，但TT系統PE線由大地引出，大地為零電位，所以設備絕緣承受的對地過電壓要高于TN系統，設備絕緣容易發生對地被擊穿的電氣事故。

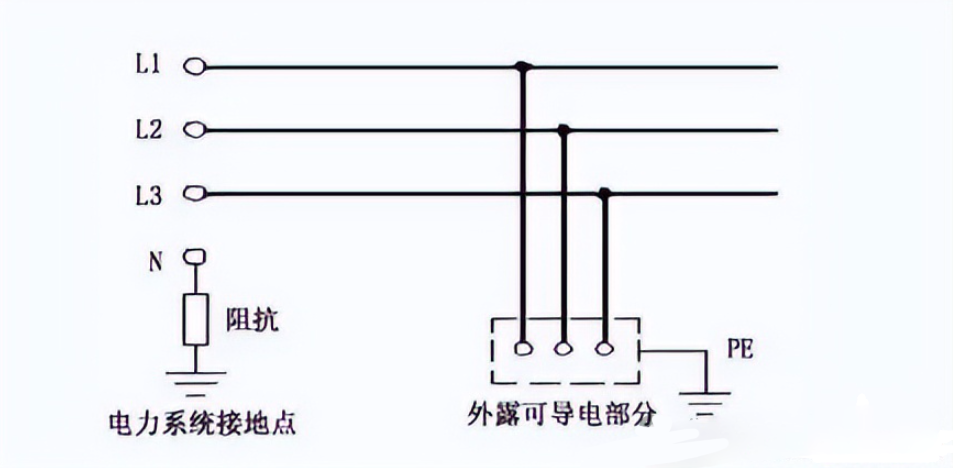

#05 IT 系統的特點及應用 IT系統電源中性點不做系統接地，或經高阻抗電阻做系統接地，設備端做保護接地，從電源中性點不引出零線，所以該系統不能提供220V的相電壓，無法為照明設備，普通家用電器等單相設備提供電源。
該系統中如果要連接220V的單相設備，也可以設置380V/220V的降壓變壓器，輸出220V電源，但會使線路復雜化，也不利于后期維護。
IT系統因電源中性點不做系統接地，所以設備發生接地故障后，故障電流無法返回電源，形成完整回路，因此故障電流較小，故障電壓也很低，不易引發觸電事故，因此該系統發生單相接地故障后，不需要馬上切斷電源停止供電，所以該系統適用于對供電可靠性較高，觸電風險較大的特殊場所。
