從定義到接線圖，全方位了解配電箱的一級、二級、三級
發布時間：2025-05-08 10:54:08人氣：
配電箱是現代建筑里非常重要的電力設備，它安全穩定地工作，直接關系到人們的生命和財產安全。所以，在安裝和使用配電箱的時候，我們一定要按照相關的規定和標準來操作，這樣才能讓它一直穩定地供電。接下來，我給大家從什么是配電箱，到它的接線圖，全面講講配電箱的一級、二級和三級內容。
#01 配電箱一級、二級、三級的定義
一級配電箱就是從變壓器引入三相電源，地線，零線。
一級配電箱：施工用電配電柜作建筑工地施工用電用,是專門針對工程施工現場情況比較特殊而設計.符合建設部門有關施工用電規范標準。全套產品能組成完整施工用電三級保護纟統、達到一機一閘一保護的目的,非常適合各類達標工程采用。一級柜采用下進下出線,前開門,主母線采用銅排連接,接觸良好,內帶計量纟統.安全美觀，防雨箱頂適合野外工作。
二級配電箱是從一級配電箱電源線至臨時用電。
適用建筑工地施工用電，是專門針對工程施工現場情況比較特殊而設計.符合建設部門有關施工用電規范標準。全套產品能組成完整施工用電三級保護纟統、達到一機一閘一保護的目的。二級箱采用內外門設計，外表噴塑.安全美觀，防雨箱頂適合野外工作。
二級配電箱要離地1.5M放置
總開關60A——DZ47-63 100A
照明開關16A——DZ47-63 16A 兩相漏電開關
空調1.5P—20A——DZ47-63 20A兩相漏電開關
電熱水器8000W+洗衣機——DZ47-63 60A兩相漏電開關（因為沒有40A的開關，只有32A的）
插座開關16A ——DZ47-63 16A
主要用電器為冰箱、電磁爐、微波爐
空調開關需要更換，總開關也需要更換。
總開關不用帶漏電。分支開關帶漏電保護最好。因為人體通過30mA用致命危險。漏電開關的動作電流是15—30mA
目前市內配電用線一般都是4平方的，有點已經用到6平方的。最好把2.5平方的換掉。

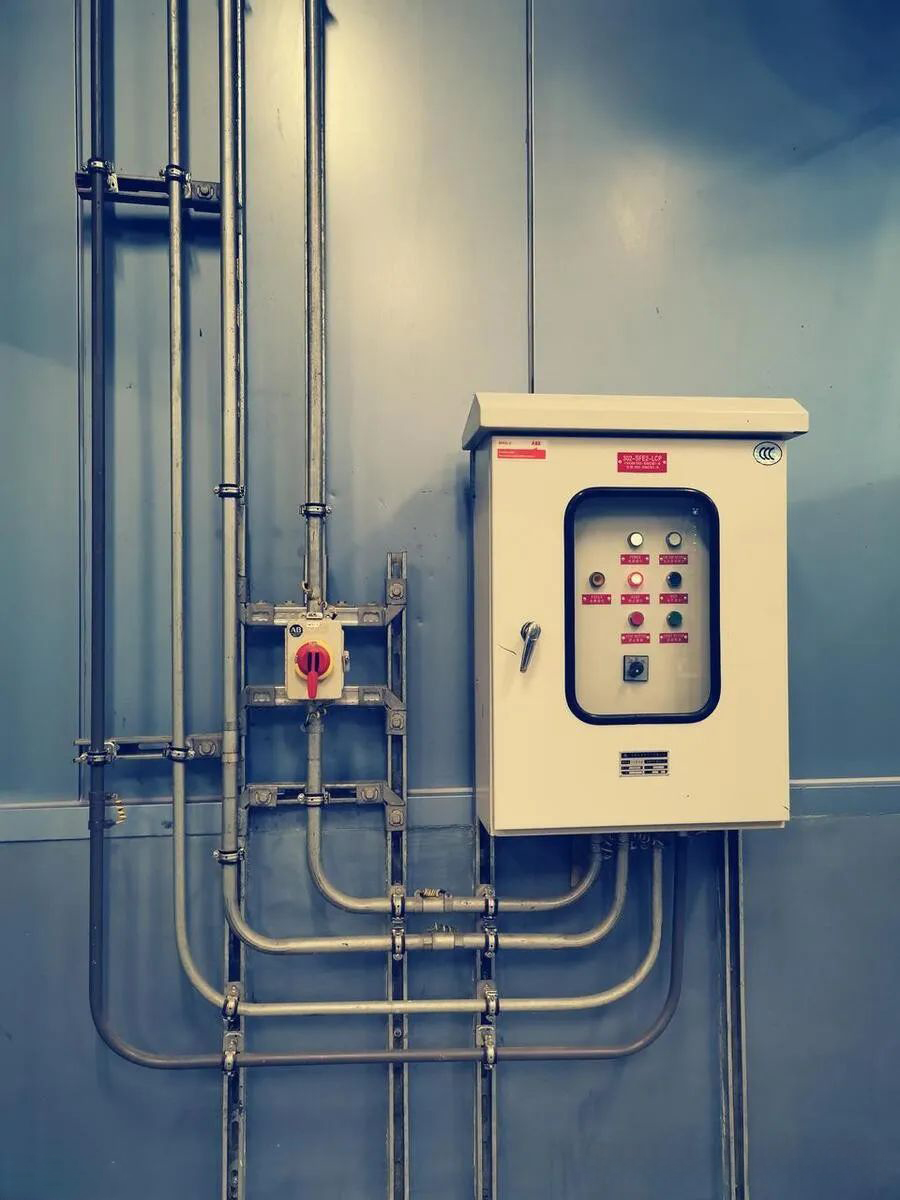

三級配電箱是電器設備自身的控制柜。
三級配電：即在總配電箱下設分配電箱，分配電箱下設開關箱，開關箱下設用電設備，形成三級配電。“兩級保護”主要是指采用漏電保護措施，除在末級開關箱內加裝漏電保護器外，還要在上一級分配電箱或總配電箱中加裝一級漏電保護器，總體上形成兩級保護。“一機、一閘、一漏、一箱、一鎖”的原則，即嚴禁同一個開關電器直接控制二臺及二臺以上用電設備（含插座）。

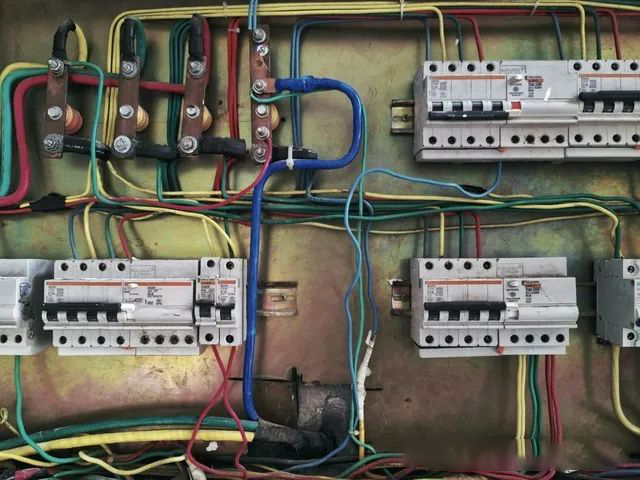

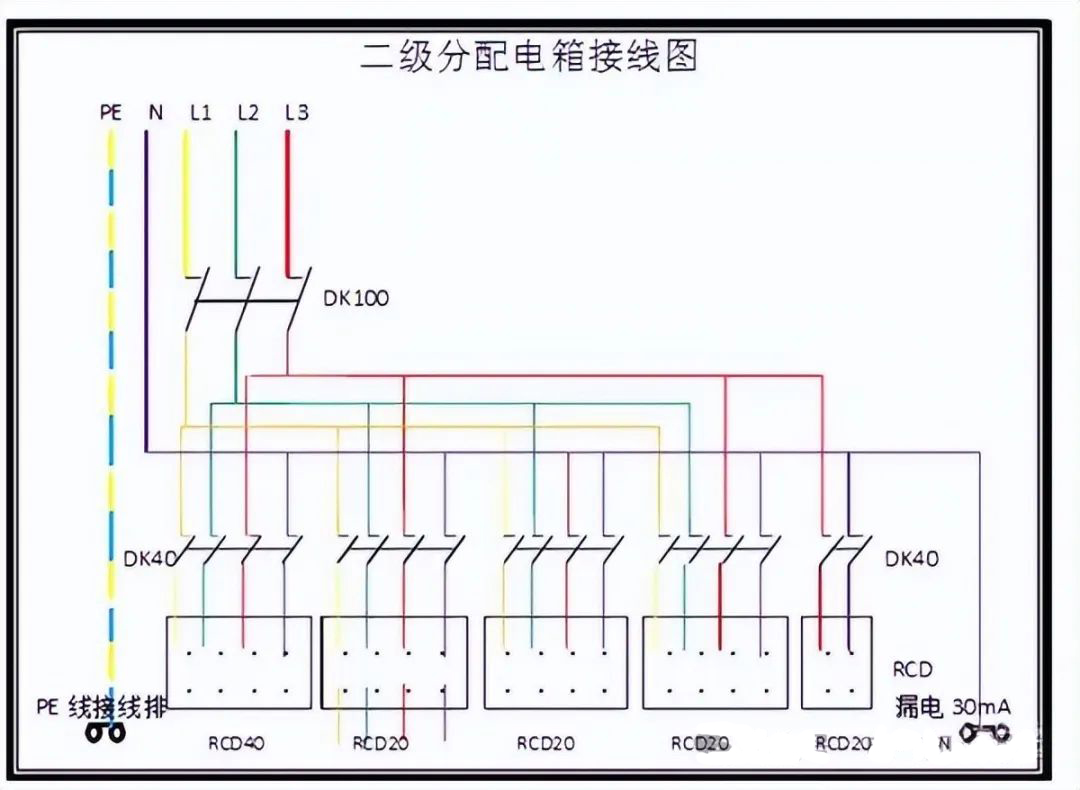

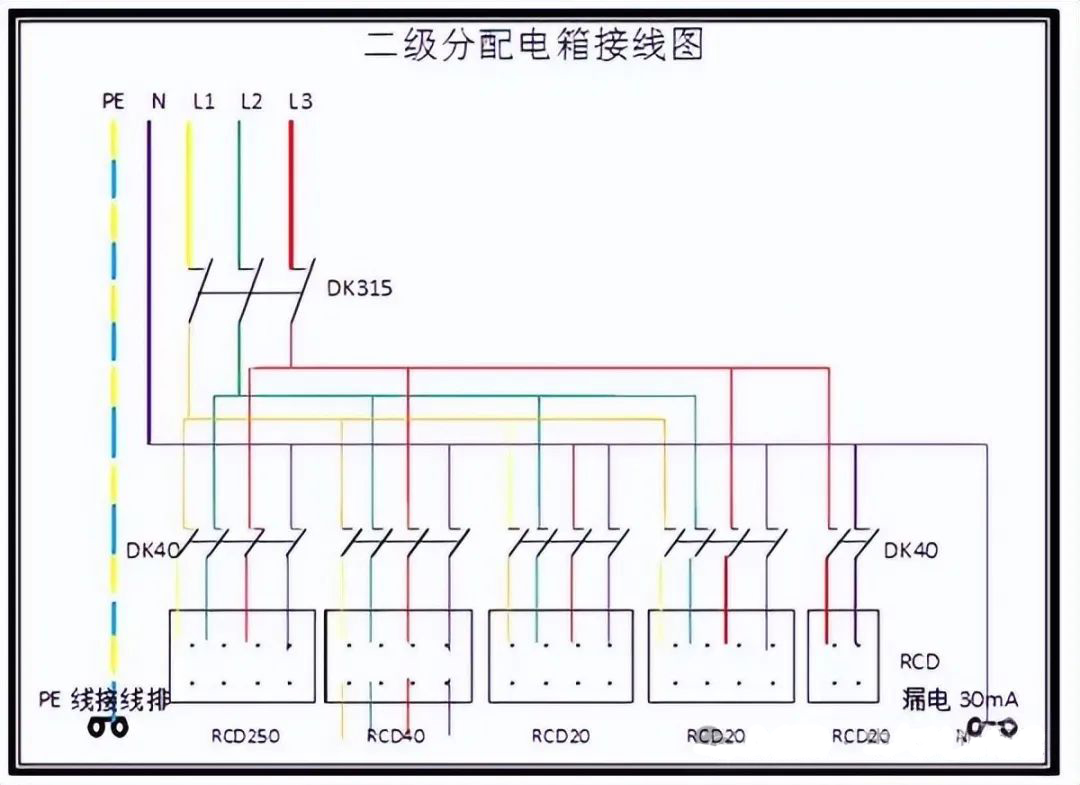

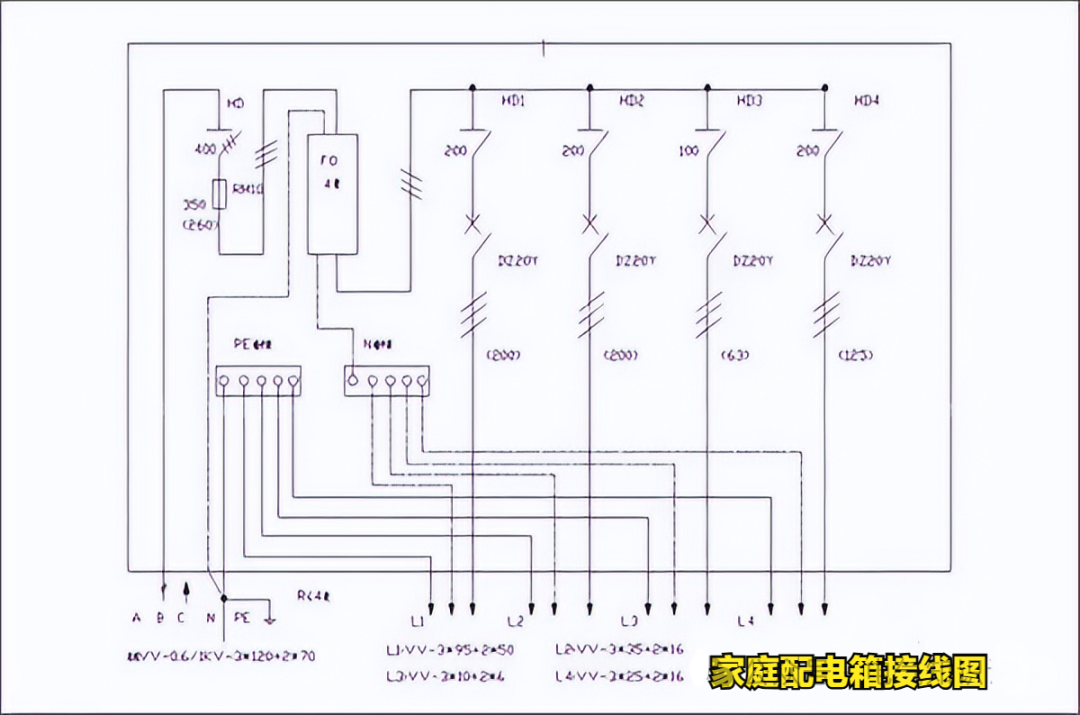

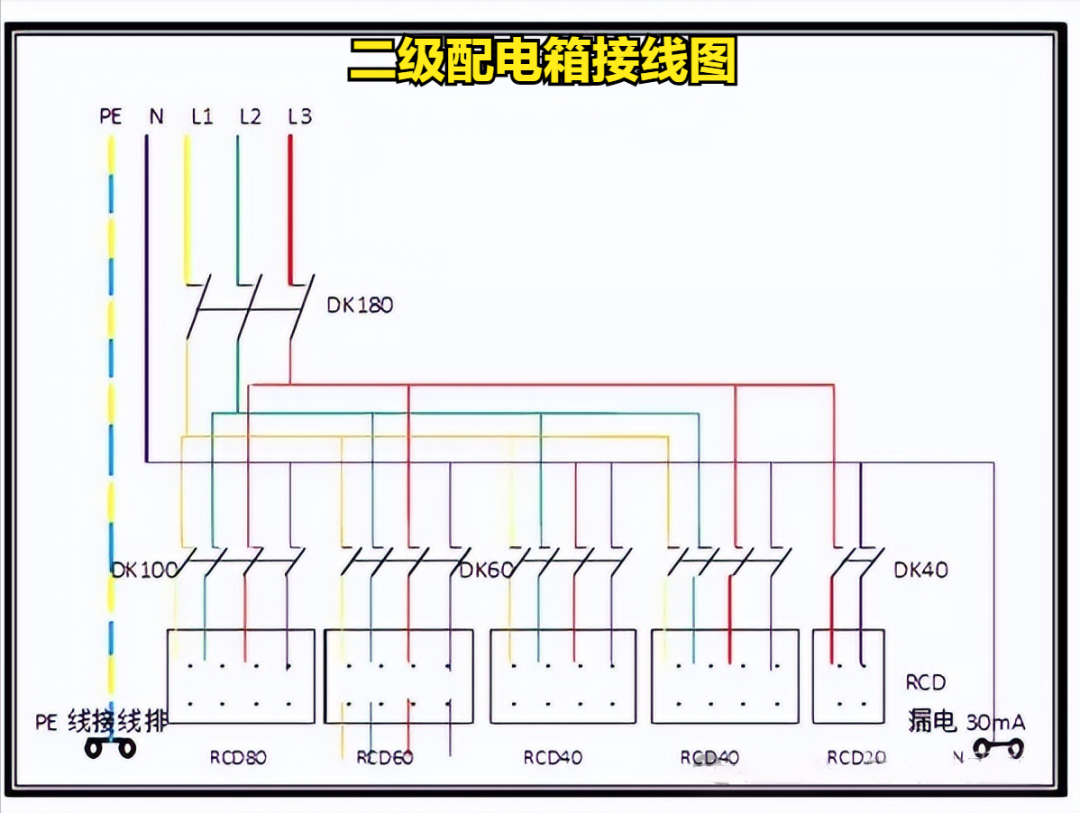

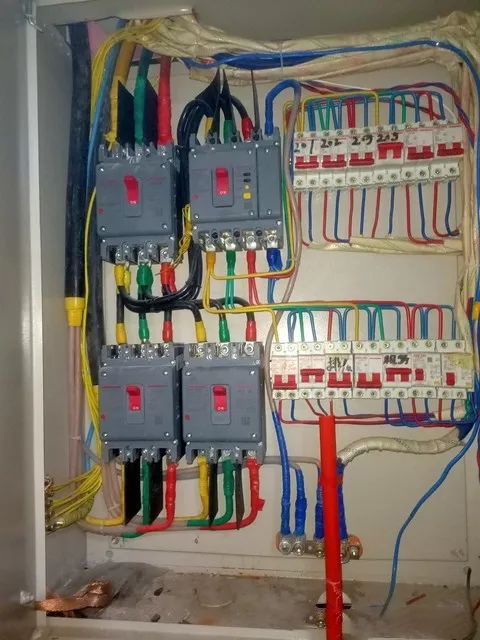

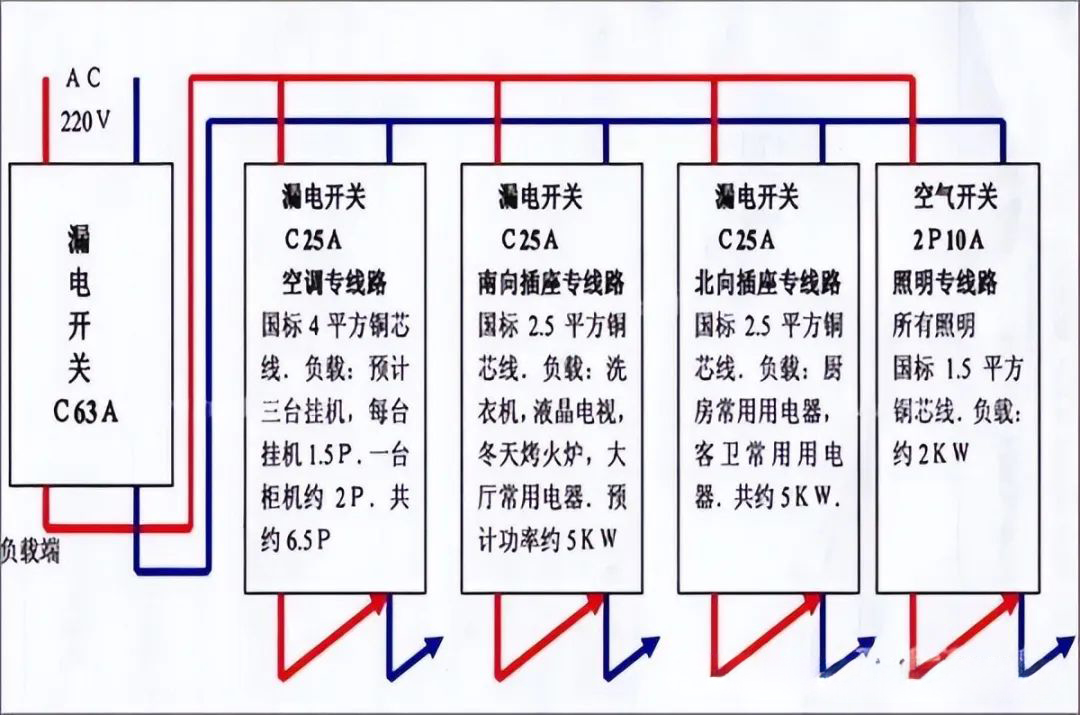

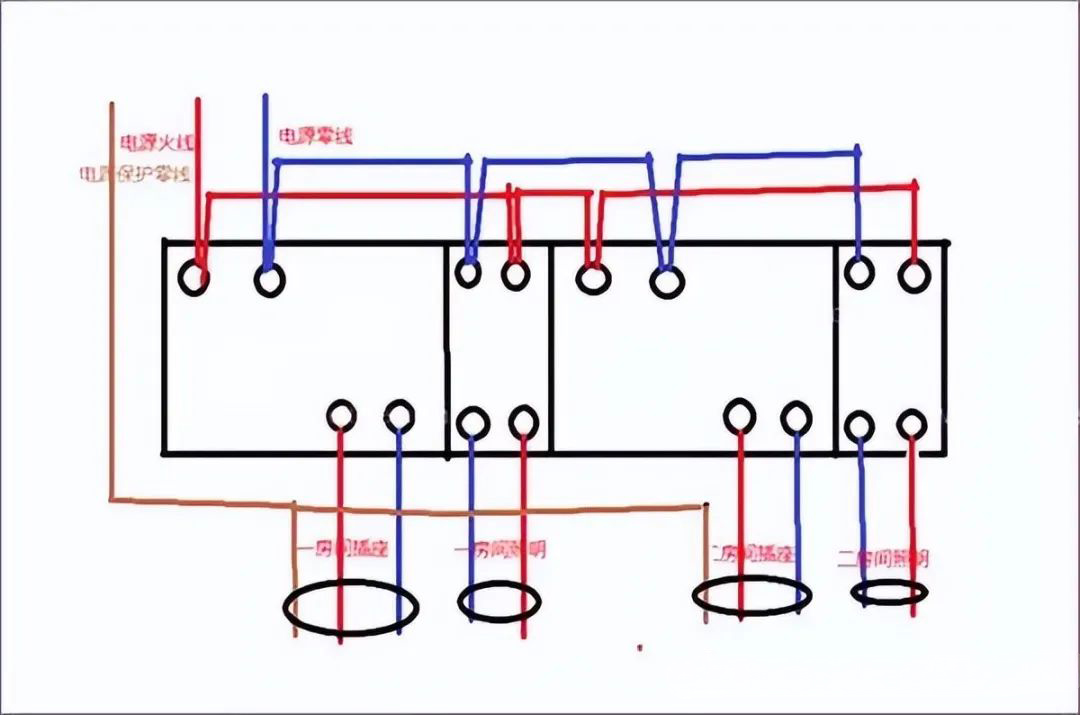

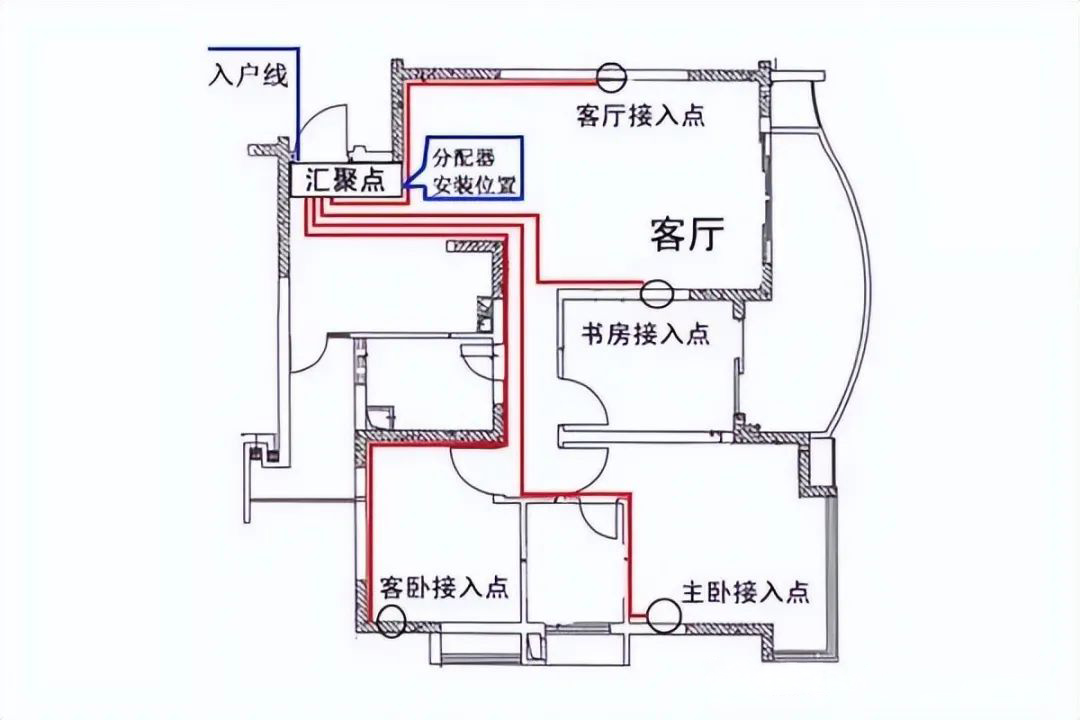

#02 配電箱的接線圖
一級配電箱就是從變壓器引入三相電源，地線，零線。
一級配電箱：施工用電配電柜作建筑工地施工用電用,是專門針對工程施工現場情況比較特殊而設計.符合建設部門有關施工用電規范標準。全套產品能組成完整施工用電三級保護纟統、達到一機一閘一保護的目的,非常適合各類達標工程采用。一級柜采用下進下出線,前開門,主母線采用銅排連接,接觸良好,內帶計量纟統.安全美觀，防雨箱頂適合野外工作。
適用建筑工地施工用電，是專門針對工程施工現場情況比較特殊而設計.符合建設部門有關施工用電規范標準。全套產品能組成完整施工用電三級保護纟統、達到一機一閘一保護的目的。二級箱采用內外門設計，外表噴塑.安全美觀，防雨箱頂適合野外工作。
二級配電箱要離地1.5M放置
總開關60A——DZ47-63 100A
照明開關16A——DZ47-63 16A 兩相漏電開關
空調1.5P—20A——DZ47-63 20A兩相漏電開關
電熱水器8000W+洗衣機——DZ47-63 60A兩相漏電開關（因為沒有40A的開關，只有32A的）
插座開關16A ——DZ47-63 16A
主要用電器為冰箱、電磁爐、微波爐
空調開關需要更換，總開關也需要更換。
總開關不用帶漏電。分支開關帶漏電保護最好。因為人體通過30mA用致命危險。漏電開關的動作電流是15—30mA
目前市內配電用線一般都是4平方的，有點已經用到6平方的。最好把2.5平方的換掉。
三級配電：即在總配電箱下設分配電箱，分配電箱下設開關箱，開關箱下設用電設備，形成三級配電。“兩級保護”主要是指采用漏電保護措施，除在末級開關箱內加裝漏電保護器外，還要在上一級分配電箱或總配電箱中加裝一級漏電保護器，總體上形成兩級保護。“一機、一閘、一漏、一箱、一鎖”的原則，即嚴禁同一個開關電器直接控制二臺及二臺以上用電設備（含插座）。
