干貨講堂 | 母線和電纜的對比分析，一文看懂！
發布時間：2025-03-24 14:20:45人氣：
大家應該都對母線和電纜有點印象。母線在電氣里也叫匯流排，是電源和負荷匯集的地兒。像低壓母線，既能接電源進線，也能連負荷線路。它可以是銅排、鋁排，或是銅線、鋁線，能滿足電源和負荷需求就行。母線按電壓分高壓、低壓，按電源性質分交流、直流、控制、動力等多種。
電纜就好懂了，是傳輸電能或信號的裝置，一般由幾根或幾組導線組成。由相互絕緣的導體和外包絕緣層制成，用來傳輸電力或信息。通常像繩索一樣，由幾組相互絕緣的導線絞合而成，外面還有高度絕緣的覆蓋層，內通電、外絕緣。那母線和電纜各有啥優勢？下面用圖文給大家講明白！
1、母線與電纜的區別
從電流承載能力上看，電線電纜是承載小電流的，母線是承載大電流的;從結構形式上來看，電線電纜是柔性的(內部銅芯外部絕緣層)可以彎曲，母線是剛性的(內部硬質銅排外部鋼質或鋁合金外殼)不可以彎曲，需要專門制作的彎通;從使用特點上來看，電線電纜安裝制作麻煩，每個用電設備都需要獨立放線接線，而母線則安裝方便靈活，不容易安裝錯誤，一條母線可以供很多用點設備同時取電。
2、母線和電纜載流能力的對比
3、母線和電纜系統結構的對比

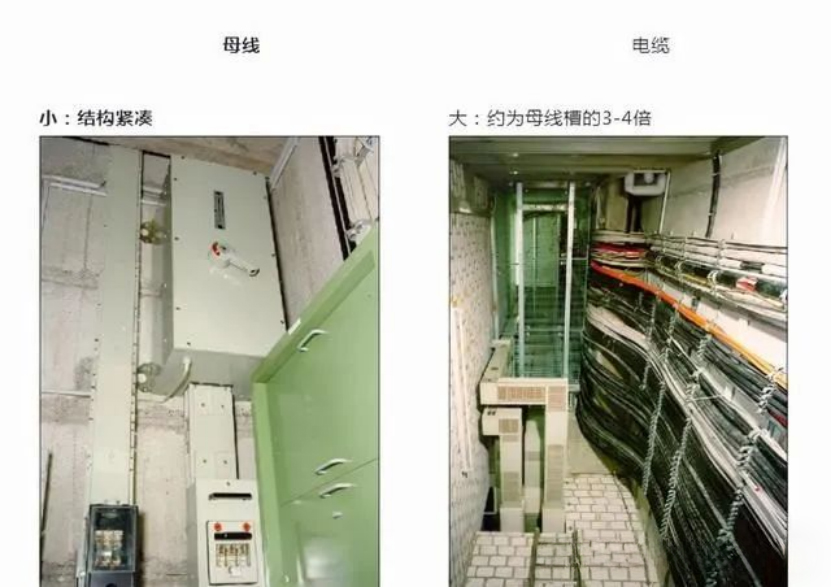

4、母線和電纜占用空間的對比
5、母線和電纜散熱性能的對比
6、母線和電纜絕緣性能的對比

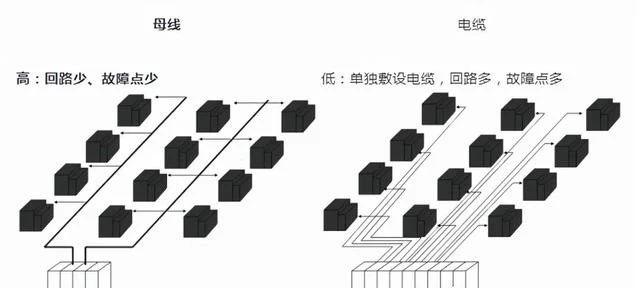

7、母線和電纜安全性能的對比

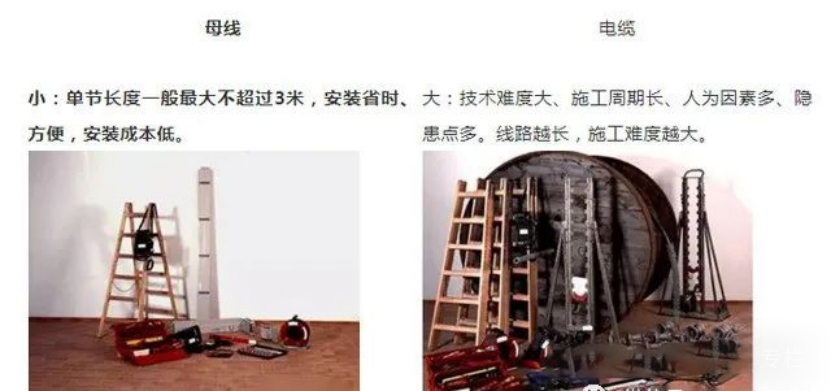

8、母線和電纜安裝強度的對比

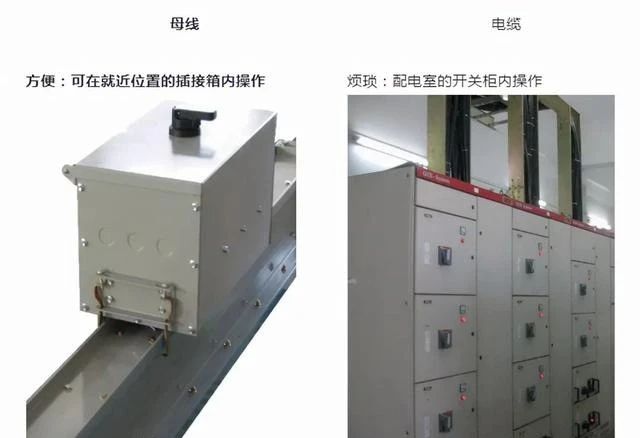

9、母線和電纜操作性能的對比

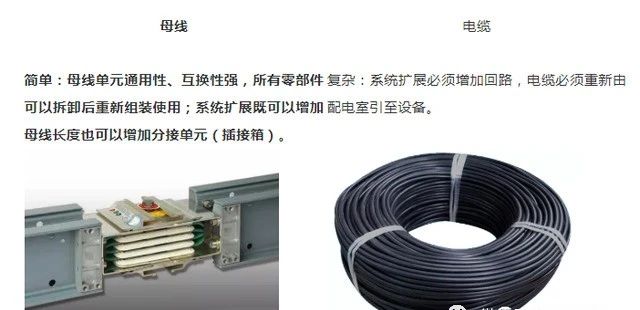

10、母線和電纜系統配置的對比

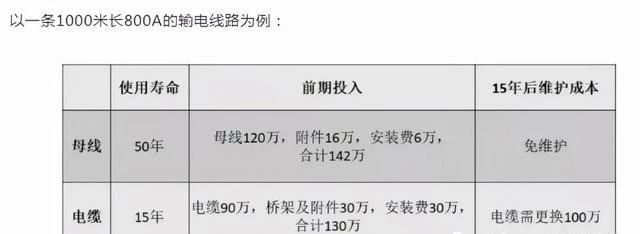

11、母線和電纜使用成本的對比
12、母線和電纜的對比總結分析
1）可滿足最大5000A額定電流，而電纜需多根并聯。
2）5000A LD母線截面僅為240x180mm，節約空間，而電纜需要很大的。
3）空間母線槽可在離設備最近的位置進行控制，而電纜必須在配電室控制。
4）母線配有標準的安裝支架，無需其他支撐:電纜必須用單獨的橋架或管道進行敷設。
5）母線槽壽命可達50年，并可重復使用。而電纜較短，不可以重復使用。
6）母線橫的分接口可增加分接回路，而電纜必須在配電室開始敷設。
7）安裝母線的保險費用比較低，而電纜相對較高。
