干貨講堂 | 斷路器二次控制回路原理圖解
發布時間：2025-03-04 14:26:23人氣：
本文簡單描述斷路器控制回路的基本原理，由最基本的回路入手，逐步加入防跳回路和閉鎖回路，并對電路做一些完善。當然，本文所給出的回路原理圖僅僅是最最基本的、用于解釋其基本原理的，實際應用中的回路要復雜得多。
一次設備是指直接用于生產、輸送、分配電能的電器設備，包括發電機、電力變壓器、斷路器、隔離開關、母線、電力電纜和輸電線路等，是構成電力系統的主體。二次設備是用于對電力系統及一次設備的工況進行監測、控制、調節和保護的低壓電氣設備，包括測量儀表、通信設備等。二次設備之間的相互連接的回路統稱為二次回路，它是確保電力系統安全生產、經濟運行和可靠供電不可缺少的重要組成部分。
一、 最最基本的回路原理圖

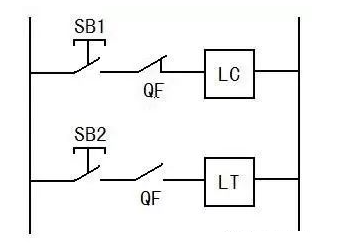

SB1：合閘開關 SB2：分閘開關 QF：斷路器輔助觸點 LC：合閘線圈 LT：分閘線圈
其動作原理很簡單，不再贅述。
二、 增加防跳回路
上面的回路存在一個問題：
如果SB1按下，而此時電路中存在故障，繼電保護設備會立即動作，使斷路器跳閘，此過程幾乎瞬時發生，而操作人員尚來不及松開SB1，則SB1回路中的QF由于斷路器跳閘而復又閉合，此時會導致LC再次得電，斷路器再次合閘。如此往復，發生了“跳躍”。
如果合閘成功，但SB1由于某種原因粘連而無法斷開，那么在操作人員按下SB2進行分閘時，由于SB1粘連，同樣會導致跳躍現象的發生。
跳躍現象對設備和操作人員的安全均構成很大危害，所以需要增加防跳回路。
增加了防跳回路的原理圖如下：
KCF(I)：電流防跳繼電器，電流達到限定值時動作，此回路中，防止合閘于故障時的跳躍
KCF(V)：電壓防跳繼電器，電壓達到限定值時動作，此回路中，防止分閘于故障時的跳躍
動作過程如下：
合閘：SB1按下。綠燈（GL）失電熄滅，LC得電。斷路器合閘。QF改變狀態。紅燈（RL）亮，KCF(I)得電【由于有RL和R的限流，分閘線圈LT不足以動作】。KCF各輔助觸點改變狀態。KCF(V)得電。
達到上述狀態，則合閘動作完成，此過程幾乎瞬時完成，SB1尚來不及松開。
若此時由于故障，保護裝置使斷路器跳閘，則由于KCF(V)的保持作用，SB1回路經KCF輔助觸點改道KCF(V)回路，不會再使LC得電，也就避免了斷路器的再次合閘，從而避免了跳躍的發生。
如果回路沒有故障，則合閘成功。此時松開SB1，則KCF(V)失電，但由于KCF(I)依然得電，則KCF的各個輔助觸點保持。
分閘：SB2按下。RL失電熄滅，LT得電且達到限定電流動作。斷路器分閘。QF恢復到圖中初始狀態。正常狀態下，在合閘成功后，各KCF輔助觸點仍然保持合閘后的狀態，使SB1支路經由KCF(V)導通。松開SB2。KCF(I)、KCF(V)均失電。各KCF輔助觸點恢復圖中初始狀態，GL回路導通，綠燈亮【由于有GL和R的限流，LC合閘線圈不足以動作】。
若由于故障，最典型如SB1粘連：由于合閘成功后各KCF輔助觸點的保持，此時，SB1回路改道KCF(V)回路，不會再使LC再次得電而導致斷路器合閘，從而避免了跳躍現象的發生。
三、增加閉鎖回路
增加了防跳回路的控制回路已得到了一定的完善，但是仍存在問題：例如斷路器的操動系統存在問題（液壓、氣壓過高或過低，彈簧儲能尚未完成等），此時進行分、合閘操作，則很容易導致分、合閘的動作失敗。例如：斷路器的操動機構為彈簧，若彈簧儲能未完成，則分、合閘動作不能完成，或完成得不到位，容易對設備造成損害。
故需增加閉鎖回路，防止此類情況發生。下面以彈簧操動機構的斷路器舉例，簡要說明一下增加彈簧儲能閉鎖回路的二次回路。
原理圖如下：

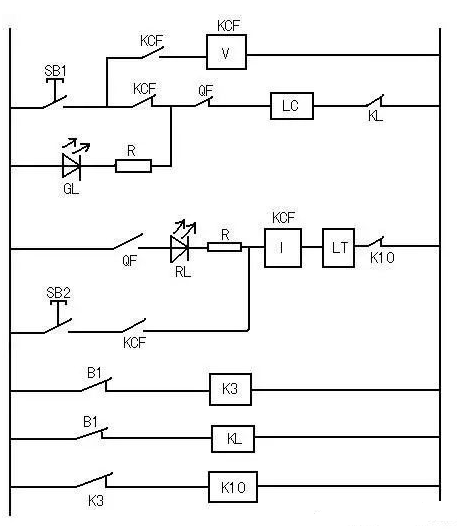

B1：彈簧儲能未完成時閉合
若彈簧儲能未完成，則B1閉合，線圈K3、KL得電，最終導致輔助觸點KL、K10跳開，此時無論是合閘還是分閘均無法實現，起到了所期望的閉鎖效果。
四、進一步的完善

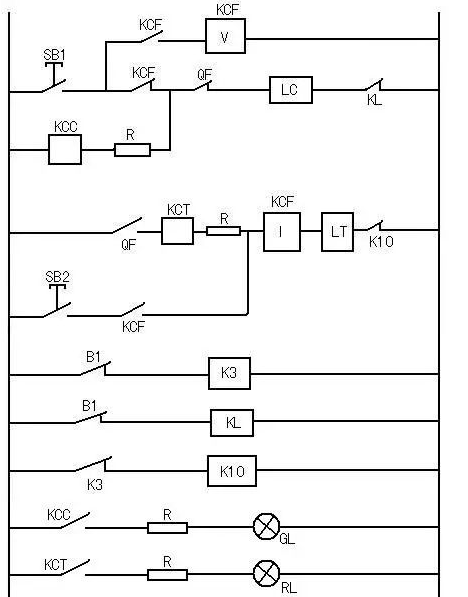

直到第三節，本文所欲簡述的斷路器二次回路已初具雛形，但仍需做進一步的完善：指示燈RL和GL直接接在分、合閘線圈所在回路中，如果所用的是功率較大的白熾燈，則會在分、合閘線圈上產生較大壓降，同時切斷分、合閘線圈時可能產生的較大干擾電壓也容易使白熾燈燒壞。要避免上述缺點，可以用中間繼電器接在分、合閘回路，再由繼電器接點控制指示燈，原理圖如下：（其原理相對簡單，此處不再贅述）
