光伏設計需要注意方面有：


1.選址：需要考慮地理位置、氣候條件、周圍環境等因素，以確保光伏系統能夠最大限度地利用太陽能。

2.組件選型：需要根據當地氣候條件、安裝場地的朝向和傾斜角度等因素選擇合適的光伏組件類型和規格。

3.系統設計：需要根據安裝場地的實際情況，設計合理的光伏系統架構，包括光伏組件的排列方式、支架的設計、電纜的選擇和連接方式等。

4.電氣設計：需要根據光伏系統的功率和電壓等級，設計合理的電氣系統，包括逆變器、變壓器、開關設備等的選擇和配置。

5.安全設計：需要考慮光伏系統的安全性，包括防雷、防漏電、防火等措施。

6.維護設計：需要考慮光伏系統的維護需求，設計合理的維護通道和檢修空間。

一、光伏電站設計原則

       建設工程設計是一個綜合性的活動，涉及技術、經濟、資源、環境等多個方面。設計需要遵循：成熟先進、安全可靠、造價合理、節能環保的原則。設計是建設項目整體規劃和實施的重要過程，通過綜合分析和論證，編制建設工程設計文件，體現具體實施意圖。設計是科學技術轉化為生產力的紐帶，也是處理技術與經濟關系的關鍵環節，同時也是確定和控制工程造價的重要階段。


1、光伏電站建設的選擇

       太陽能資源是光伏電站選址的重要考量因素。全年總日照小時數、日照百分率、年總輻射量、年平均氣溫年霜凍天數等，是衡量太陽能資源的主要參數。

       根據各地太陽能資源條件和建設成本，將全國分為三類太陽能資源區，相應制定光伏電站標桿上網電價。I類地區太陽能資源總量相對較高，電價補貼相對較低；III類地區太陽能資源總量相對較低，電價補貼則相對較高。在不同電價區尋找太陽能資源條件好的地區建設光伏電站，可以獲得更好的收益。有時，電價區的劃分可能與實際太陽能資源總量不完全匹配。因此，在尋找投資地區時，需考慮電價補貼、光照強度、年輻射總量等因素來確定最佳位置。

       在新建光伏電站選址時，要先對可利用面積進行評估。建議選擇足夠大的可利用面積以實現目標的總裝機容量。較小規模的電站可能會增加初投資費用，例如接入系統線路和進場道路的建設成本。此外，如果沒有足夠的規模，后期運行和維護將會增加成本。因此，總體上建議選擇建設規模較大、接入系統線路近且進場道路修建較短的地區。這有助于提高工程建設經濟性。

       明確光伏電站廠址的土地性質、使用權狀況，確保符合土地利用規范。應詳細調查選址地址情況，評估地址的構造、地震效應以及可能存在的山體滑坡和山洪暴發時的洪水排泄通道等風險。了解廠址周圍水文地質條件、防洪評價和水利保護情況。熟悉廠址周邊的人文環境和交通運輸條件等。確保廠址附近沒有重要的文物古跡和未知的重要礦產資源，遠離文物保護區、自然保護區和軍事設施區等，符合自然環境保護的相關規定。

       同時，需了解當地的產業政策，掌握區域市場的發展空間，熟悉項目建設所需的條件，并按照規劃選址工作的要求進行踏勘調研，提出合理的規劃選址建議。進行資料搜集，獲取必要的文件和審批文件，獲得各主管部門的批文，以確保項目能夠順利通過各項評審程序。

2、光伏電站的布置

       在建設光伏電站時，需要考慮到防洪、防震、防山體滑坡、消防和運行檢修等各方面的要求。為了實現電站的安全運行和環保無事故，同時提高經濟效益和檢修維護的便利性，需要對電站進行統籌安排和合理布局。

       首先，根據擬定的總裝機容量規模，要考慮到防洪、防震、防山體滑坡等自然災害的風險，選擇合適的地點進行布置，避免潛在的危險因素。

       另外，消防系統也是非常重要的，要確保電站設施配備了完善的消防設備，以及制定相應的消防計劃和應急預案，保障消防安全。

       此外，為了提高電站的運行效率和維護便利性，可以根據地形和地貌的特點，合理布置光伏電站的各個設施，避免大規模的重新規劃。

       最后，為了保證員工的安全和生活質量，需要將電站的生產管理區和生活區分開隔離，既能確保安全生產，又能提供適宜的員工生活環境。

       光伏電站的布置和安排應該全面考慮各個方面的要求，以確保電站的安全、環保、經濟效益和運維便利。

二、太陽能陣列的設計

       太陽能陣列的設計是為了充分利用太陽能的輻射能量并將其轉化為電能。在設計太陽能陣列時，確?？紤]到電力需求、環境條件和經濟可行性，從而獲得最佳的能源利用效果。


1、太陽能組件的選擇

       在太陽能陣列設計中考慮制造商的生產規模、行業業績、制造水平、技術成熟度、運行可靠性和未來技術發展趨勢是非常重要的。這些因素可作為評估供應商的依據，確保選擇可靠和有競爭力的組件供應商。

       同時，查閱已投入生產的電站所統計的組件衰減率、損耗及年發電量等數據是分析和判斷組件性能的重要依據。這些數據可以提供對組件在實際運行中的表現的直觀了解，有助于評估其可靠性和性能。

       在相同面積的選擇中，應優先選擇峰值功率較大的單塊光伏組件。這可以減少占地面積，降低線路損耗和組件的安裝量，減少集成線路的使用量和施工量。

       目前，在國內電站中，多晶硅高效組件是主要采用的類型。這些組件具有較高的轉換效率和可靠性。

       在整個電站的組件選擇過程中，最好選擇相同制造商、同規格和同批次的組件。這樣可以確保組件之間的效率一致性相對較好，組件衰減率的速度相對穩定。

       對于高溫、高濕區域，應選擇具有抗PID性能的組件，以確保在惡劣環境條件下的可靠性。

2、太陽能組件的排布

       太陽能組件的傾斜角度和排列順序的確定需要考慮多個因素，包括前后排的陰影遮擋問題、組件與建筑物之間的距離以及最大角度位置的陰影遮擋情況。此外，還需要適當考慮地形因素對組件排列的影響。常規的確定原則是保證在冬至日的早晨9點到下午3點之間，組件陣列不應被遮擋。在組件的排布時，需要保留一定的間隙作為透風通道。這有助于組件散熱，提高其性能和壽命。

       根據組件的特性和理論計算，橫向排布方式相比豎向排布方式大約可以增加2%~5%的發電量。在橫向排布方式中，一般從上到下排布4塊組件；而在豎向排布方式中，一般從上到下排布2塊組件。需要注意的是，相比豎向排布，橫向排布方式會增加支架使用量每兆多出20噸鋼材料及后期安裝工程量，同時需要增加20%的占地面積，且橫向排布方式的安裝難度稍大。

3、太陽能組件的組串方式

       根據光伏組件的開路電壓和逆變器直流側輸入電壓等級，結合當地太陽輻射條件，一般將18塊或20塊組件串聯成一個基本發電單元。豎向排布時，有三種組串方式可選擇：


(I) 上層和下層按順序各組一串；

(II) 上層一半和下層一半按順序組成一串，另一半按順序組成另一串；

(III) 上層和下層按跳接方式各組一串，即按1、3、5～19.20、18～6、4、2的方式排布。

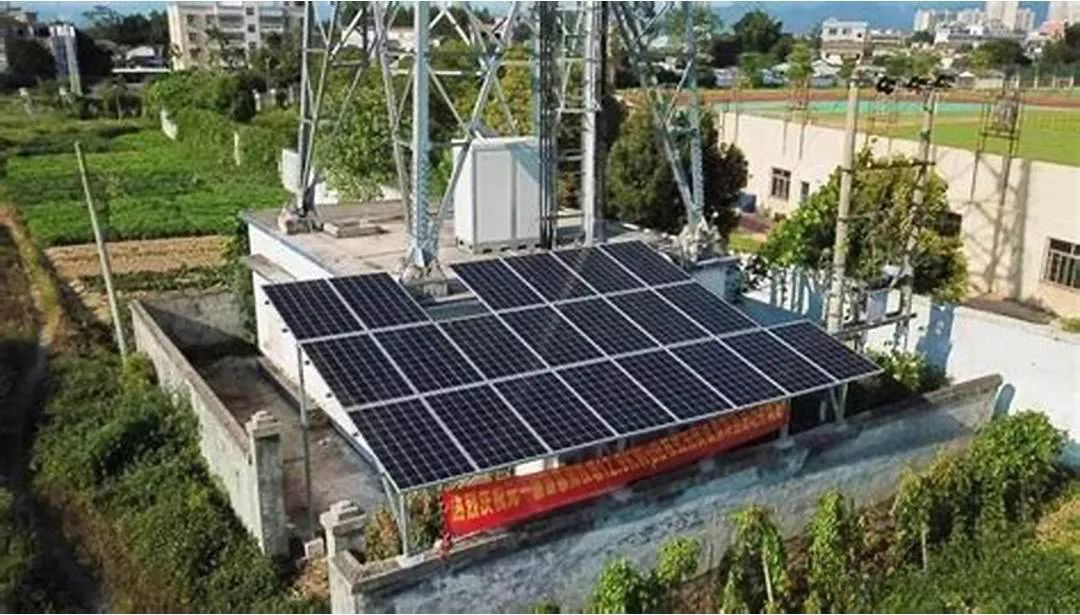

       相對而言，第(III)種排布方式是科學的，能減少直流損耗并提高發電量。在集中式大中型光伏電站建設中，建議采用豎向第(III)種排布方式。而對于分布式小型光伏電站，如農業大棚或屋頂光伏，如果有合適的資源利用情況，可以采用橫向排布方式。

三、太陽能陣列的設計

       光伏組件支撐部分可以提供一個可靠的基礎結構來安裝和支撐光伏組件，以實現太陽能的有效利用和發電。


1、支架基礎的選擇

       當設計光伏組件的支撐部分時，主要考慮以下幾個因素：1. 地基承載力：支撐結構需要滿足地基承載力的計算要求，以確保光伏組件能夠穩定地安裝在地面上。2. 基礎抗傾覆：支撐結構需要具備足夠的抗傾覆能力，以防止在風力或其他外力作用下發生傾斜或翻倒。3. 抗拔：支撐結構應具備抗拔能力，以應對土壤的抗拔力和可能出現的地震等自然災害。4. 抗滑移：支撐結構需要具備足夠的抗滑移性能，以確保光伏組件在強風或其他外力作用下不會發生滑移。

       在國內，常用的光伏組件支撐部分設計包括鋼筋混泥土獨立基礎、鋼筋混泥土條形基礎和預應力水泥管樁基礎等。選擇適合地理和地質條件的基礎類型能夠確保整個光伏發電系統的穩定性和安全性。鋼筋混泥土基礎適用于地勢相對較好的地方，施工難度較小，具有較好的抗傾覆和抗滑移性能。但施工工期較長，對地面破壞較大。預應力水泥管樁基礎適用于地質條件較惡劣的地方，施工速度快，對地面破壞較小。然而，該類型基礎對施工人員技術要求較高，施工難度相對較大。在選擇基礎類型時，還需考慮地下水對鋼筋混泥土結構的腐蝕程度。根據地下水的腐蝕程度，可以采取防腐蝕涂層、抗硫酸鹽材料、鋼筋阻銹劑等措施來保護基礎結構。

       因此，光伏組件支撐部分的設計至關重要，旨在保證上部結構的穩定性、安全性和長期可靠運行。

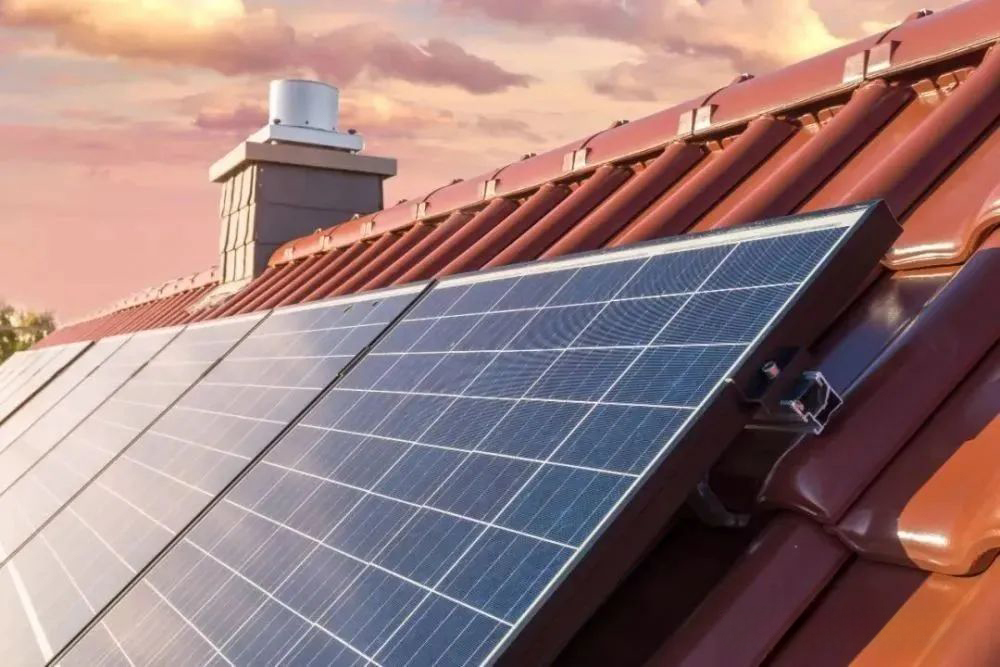

2、支架系統的選擇

       對于光伏電站的支架系統，目前國內主要采用最佳傾角固定式、水平單軸跟蹤式、斜單軸跟蹤式和雙軸跟蹤式等類型。

       固定式支架系統具有低成本、簡單制造工藝、短生產周期和易安裝等優點，并且基本不需要維護。它占地面積相對較小，并且不需要太多維護工作。自動跟蹤式支架系統則具有較高的成本，制造工藝較復雜，跟蹤電機易損壞，運行不穩定，尤其在濕度較大的環境中需要更多維護和維修工作。為了避免陣列之間的遮擋，跟蹤式支架系統需要較大的間距，導致占地面積增加約50%，從而增加了投資成本。然而，與最佳傾角固定式相比，它能夠顯著提高發電量，理論計算約為20%~30%左右。目前，某些地方已經投入運行的跟蹤式支架系統具有更簡單、更可靠的邏輯運行，這是值得借鑒的經驗。

       在選擇合適的支架系統時，應該綜合考慮地形條件、占地面積、運行可靠性、設備價格、建成后維護費用、故障率以及發電效益等因素。對于濕度較大的地方，例如"漁光互補"、沿海灘涂等地，不建議采用自動跟蹤式系統，因為它所使用的支架基礎主要是鋼筋混泥土條形基礎，在魚塘、蓮花池、沙灘等濕度大、施工困難的地方很不方便，而且電機容易受潮燒毀，維修也不方便。

四、匯流箱設計及安裝

       匯流箱是光伏電站中的重要組件之一，主要用于收集和匯集光伏組件產生的電能，然后將其輸送至逆變器進行轉換和交流輸出。

       大，中型光伏電站通常根據陣列排布選擇12進1出和16進1出的匯流箱規格，也可以混合使用兩種規格。設計時優先選用回路更多的規格。匯流箱應具備切除故障電流的功能，進線側采用光伏專用直流熔斷器進行保護，而出線側一般采用直流低壓塑殼開關，不推薦使用熔斷器進行保護。此外，匯流箱應配備光伏專用浪涌保護器，并具備防雷功能的正負極。在匯流箱內部應安裝監測裝置，并具備通信接口，以實時監測和上傳各進線分支的直流電流、輸出總電流、母線電壓、總輸出功率、各分支熔斷器與直流低壓塑殼開關的狀態，以及各進線分支的異常報警燈。

       為了便于固定安裝，匯流箱一般采用掛式安裝于系統支架上，并確保箱底安裝高度滿足各限制條件的要求。匯流箱的進出線安裝位置與箱體底部應留有足夠的安裝空間，以方便施工并保證安裝質量。

       考慮到運行安全系數，匯流箱的各分支進線回路可以安裝防反二極管，但這會導致一定的發電損失。設計時需要綜合考慮電站建設環境、方式等因素，是否安裝防反二極管。在濕度大、腐蝕性強的地方，或者直流電纜直埋敷設時，建議安裝以確保安全運行；而在電站建設環境良好、直流電纜沿橋架敷設時，為追求更高的發電量，建議不安裝。需要注意的是，安裝防反二極管會增加其自身的故障風險，不適宜在環境溫度較高的地方進行安裝。

       根據當地氣候條件，匯流箱在電站各個位置的防護等級應進行有針對性的設計，以確保其適應環境。舉例來說，在濕度較大的地方（如漁光互補項目），需要提高防潮等級，以防止潮氣對匯流箱的損害；在溫度較高的地方（如農光互補、農業大棚內），需要加強散熱功能，以保持匯流箱的正常工作溫度；而在腐蝕性強的地方（例如沿海灘涂），匯流箱的外殼應采用不銹鋼或合金等耐腐蝕材料，以增強其抵御腐蝕的能力。

       因此，在設計匯流箱時，要考慮到當地的氣候特點，并根據具體情況選擇適當的防護等級和材料，以保證匯流箱在各種環境下的可靠運行和長期耐用性。

五、逆變器設計選型及安裝

       逆變器在光伏電站中負責將直流電能轉換為交流電能。逆變器的選擇對整個系統的性能和效率有著重要影響。大，中型并網光伏電站通常會選擇大容量的集中式并網逆變器，因為單臺逆變器的容量越大，制造成本相對較低，轉換效率也更高。這不僅可以降低投資成本，還可以增加系統的可靠性。

       但是，除了容量外，轉換效率也是選型時需要考慮的因素。逆變器的轉換效率越高，光伏發電系統的整體效率就越高，從而減小系統總發電量的損失。因此，在相同容量的情況下，選擇轉換效率高的逆變器是明智的選擇。

       逆變器運行有一些要求和功能，包括寬范圍的直流輸入、抗干擾能力、環境適應力和瞬時過載能力。在太陽輻射較低的早晨和傍晚，逆變器需要具備一定的抗干擾能力，以保證正常運行。在一定程度的過電壓情況下，逆變器也應能正常工作，并能自動與主電網斷開連接，以解除故障狀態。在系統發生擾動后，逆變器需要等待電網電壓和頻率恢復正常之前，不允許與電網連接，并能自動重新連接一段延時后。根據電網對光伏電站的要求，逆變器還應具備交流過壓和欠壓保護、超頻和欠頻保護、防止孤島效應的保護、交流和直流過流保護、過載保護以及高溫保護等功能。此外，逆變器還應具備多種通信接口，以便進行數據采集和傳送給控制室。

       集中型并網逆變器的布置通常會考慮降低直流電纜使用量和減少直流損耗的因素，因此盡量放置在各個子方陣的中間位置是較為理想的。然而，對于“漁光互補”型光伏電站來說，子陣的建設通常在魚塘或者藕塘中進行，這就導致逆變器的安裝和運行維護非常不便。因此，在這種情況下，逆變器應當安裝在站內道路的兩側，同時盡量靠近各個子陣。即便如此，仍然應該考慮到道路、逆變器和匯流箱的有機結合，在電站整體布局之前就要進行考慮。至于屋頂式光伏電站的逆變器，一般設計為地面安裝，或者直接安裝在建筑物的地下空間內。

       對于采用自動跟蹤系統的大型光伏陣列來說，由于占地面積較大且支架系統之間的距離較遠，如果使用集中式逆變器，會導致直流電纜用量和直流損耗較大。因此，可以考慮選擇組串式小容量逆變器。另外，逆變器的進出線安裝位置與箱體底部應該有足夠的安裝空間。目前國內很多逆變器的進出線安裝相當不方便，給安裝帶來了很大的困難，也存在一定的安全和質量隱患。一般規定進出線安裝位置與箱體底部應預留約250毫米的安裝空間。

六、升壓變壓器設計選型

       針對大、中型并網光伏電站，通常會選擇2*500kW的集中式逆變器，并配備1000kVA低壓雙分裂式變壓器。為了方便安裝、減少維護成本等考慮，常采用具有戶外式、體積小、安裝方便、少維護等特點的箱式變電站。在箱變的選擇上，常見的有美式油變和歐式干變。美式油變具有緊湊的結構、小體積、相對較低的成本和強大的過載能力，安裝也比較方便。然而，其主要缺點是變壓器本身、負荷開關等封閉在箱體內部，一旦發生故障，更換起來不太方便，同時也容易出現滲漏油的問題，因此需要建設事故油池。歐式干變在結構上與美式油變有所不同，一般采用干式絕緣材料，不需要填充絕緣油。它不會發生滲漏油問題，更換和維修較為方便，但相對來說成本較高。選擇箱變時需要綜合考慮實際情況，根據成本、維護便捷性以及安全要求等因素進行權衡。

       對于油變箱式變電站，確實存在熔斷器與油箱內部結構的質量通病。在熔斷器熔斷后缺少三相聯跳裝置的情況下，可能導致缺相運行的問題。此外，油變的重瓦斯跳閘只能切斷本回路的低壓側，無法隔離高壓進線電源。相比之下，歐式干變箱式變電站的優勢在于空間相對較大，安裝更方便，便于維修。高低壓部分獨立隔斷，操作安全系數較高，并且可以根據用戶的配置需求選擇不同柜型。然而，歐式干變的缺點是占地面積較大、成本相對較高、過載能力一般，并且在濕度較大的環境下，絕緣支撐件和分接開關位置容易出現閃落和爬電問題，如果不及時處理可能會導致故障的擴大。在箱變內部一般會安裝變壓器綜合保護裝置，并配備多種通信接口用于數據采集并發送至控制室。這樣可以實現對變壓器的全面監測和保護操作。

七、高壓開關的選擇

       光伏電站通常使用金屬鎧裝中置開關柜，并配置斷路器和繼電保護裝置。這些標準成套設備已經技術成熟，選型時主要考慮品牌和造價。為了實現對電站的綜合保護，綜合保護裝置應具備多種通信接口，以便進行數據采集并將數據發送至控制室。這樣能夠實現對電站運行狀態的監測和遠程控制，提高管理效率。

       至于升壓變壓器的布置，一般緊靠集中式逆變器安裝，并設計在一個基礎平臺上。這樣的布置有利于減少電網連接輸電線路的長度，降低輸電損耗，并提高光伏電站的發電效率。嗯，選購高壓開關時的意義很重要。選擇合適的高壓開關對于電站的運行安全和運行效率都有著重要的影響。首先，高壓開關在光伏電站中起著斷開和閉合電路的作用，對電流的控制和保護起著關鍵作用。選用適當的高壓開關能夠確保電站運行時的安全可靠。其次，高壓開關需要與其他設備進行配合使用，如斷路器、繼電保護等。選用合適的高壓開關能夠確保與其他設備的兼容性，使整個系統能夠協同工作，提高電站的運行效率。

       此外，品牌和造價也是選型過程中需要考慮的因素。選擇知名品牌的高壓開關能夠獲得更好的質量保證和售后服務。而在考慮成本時，需要綜合考慮設備的性能和價格，找到性價比最高的選項。另外，綜合保護裝置應該具備多種通信接口，以便進行數據采集并將數據發送至控制室。這樣能夠實現對電站運行狀態的監測和遠程控制，提高管理效率。對于升壓變壓器的布置，一般會將其緊靠集中式逆變器安裝，并設計在一個基礎平臺上。這樣可以減少電網連接輸電線路的長度，降低輸電損耗，提高光伏電站的發電效率。

八、防雷接地工程

       對于光伏電站的接地材料選擇，確保選擇合適的材料非常重要。鍍鋅扁鋼是首選材料，可以有效防止腐蝕。熱鍍鋅扁鋼的年平均腐蝕率較低，約為0.1mm/年，但需要注意鋼材存在點蝕現象，點蝕速度比年平均腐蝕率高幾倍，因此實際壽命僅約為15~20年。然而，如果光伏電站建設地處于強腐蝕地區，就需要選擇鋼鍍銅材料。鋼鍍銅材料不存在點蝕問題，屬于緩慢的均勻腐蝕。銅在土壤中的腐蝕速度與鋼相當，銅的年腐蝕率為0.02mm/年。純銅接地裝置的壽命可達50年，而鋼鍍銅接地裝置的實際壽命可達25-30年。

       由于光伏電站占地面積較大，一般不配置避雷針。相反，主要通過組件支架與場區接地網連接來提供接地保護，并且在總體投資中所占比例相對較小。在綜合利用的光伏電站中，全封閉式管理往往無法實現，因此接地保護尤為重要，不能馬虎對待。良好的接地網是保障設備和人身安全的重要保證。

九、綜合自動化系統

       光伏電站的綜合自動化系統是指利用先進的信息技術和自動化控制技術，對光伏電站的各個子系統進行集成和協調管理的系統。該系統的主要功能包括監控、控制、數據采集、故障診斷、能源管理等。光伏電站綜合自動化系統的關鍵組成部分包括以下幾個方面：


1. 監控系統：通過安裝在光伏電站各個關鍵設備和部位的傳感器和儀表，實時監測光伏電站的運行狀態、發電功率、電流電壓、溫度等關鍵參數。監控系統能夠提供對光伏電站的全面監測和可視化展示，及時發現并定位故障和異常情況。

2. 控制系統：基于采集到的實時數據，對光伏電站的各個設備進行控制和調節，以實現最佳運行狀態和最大發電效率?？刂葡到y可以自動調整光伏組件的傾斜角度、跟蹤太陽位置的跟蹤系統、電池組的充放電控制等。

3. 數據采集與存儲系統：負責對光伏電站的各項數據進行采集、存儲和管理，包括歷史數據、實時數據和故障報警數據等。這些數據可以用于后續的數據分析、系統調優和性能評估。

4. 故障診斷與維護管理系統：通過對光伏電站各個設備和系統進行故障診斷、分析和預警，及時發現并處理電站運行中出現的故障和問題。該系統可以幫助運維人員提高故障排除效率，降低維護成本。

5. 能源管理系統：對光伏電站的發電功率、負荷需求、電網交互等進行綜合管理和優化。通過合理調度和控制發電設備的運行，實現光伏電站的最佳發電效益和能源利用效率。

       光伏電站的綜合自動化系統可以提高光伏電站的運行效率、降低運維成本，同時提供靈活性和可靠性，確保光伏電站的安全穩定運行。

       綜上所述，光伏電站建址選擇太陽能資源豐富、地址條件優越的區域。確保能夠順利通過各部門的評審。總體布局要經濟實惠，方便檢修，并盡量避免大規模重新規劃。選擇效率高、功率大、性能穩定的光伏組件，并合理選擇組件排列方式。根據工程特點選擇適合的支架系統和基礎類型。匯流箱和逆變器的防護等級要與當地環境相適應。盡量減少集電線路的用量，通過電纜長度和容量計算選擇合適的電纜截面，降低線路損耗。確保全站接地系統可靠，配備完備的自動化監控系統。所有參數要滿足設計運行年限的要求，通常為25年。
