干貨講堂 | 箱式變電站的接地,你做對了嗎?
發布時間:2025-02-18 11:22:15人氣:

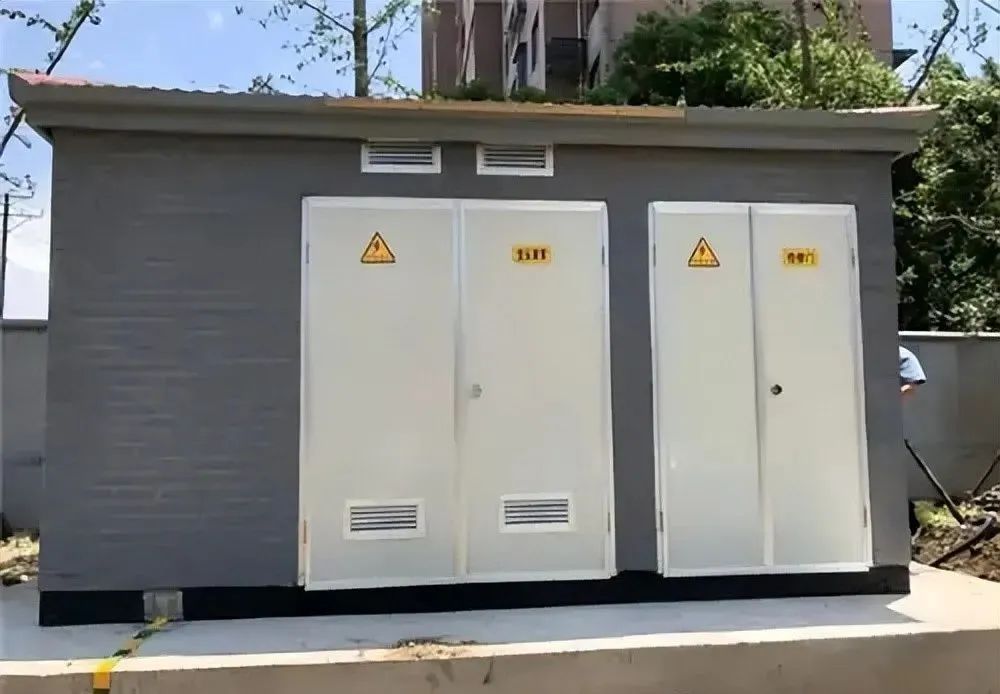

箱式變電站,簡稱“箱變”,就是把高壓開關、變壓器和低壓配電設備集成在一起的電力設備。在電力系統里,接地特別重要,它不僅能保障設備和人員的安全,還能讓系統更穩定地運行。不過,在設計和施工時,我們有時會忽視接地的具體做法。很多設計師在出圖時,可能也沒詳細說明這一點。下面,就給大家介紹一下室外箱變正確的接地方法。

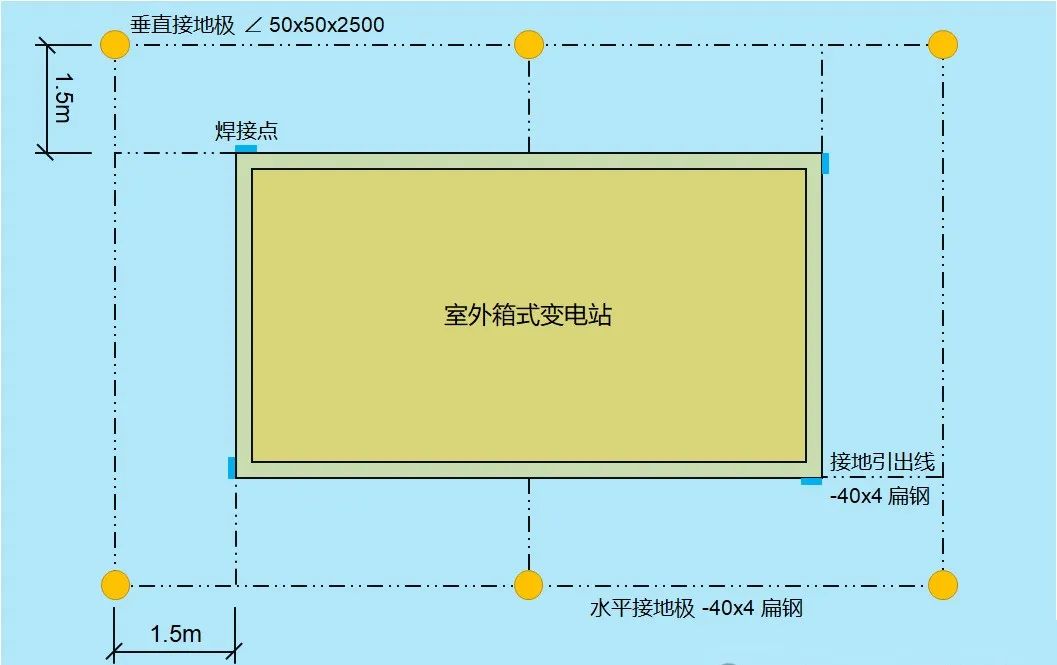

> 室外箱變接地規范
1. **接地電阻要求**
箱變的接地電阻值應不超過4歐姆。若水平接地極無法滿足此要求,應增設垂直接地極以確保接地效果。
2. **埋設深度**
接地裝置的埋設深度不應小于1米,以確保跨步電壓的安全性。
3. **電氣設備接地**
所有電氣設備的外殼和底座必須與接地裝置可靠連接,確保電氣安全。

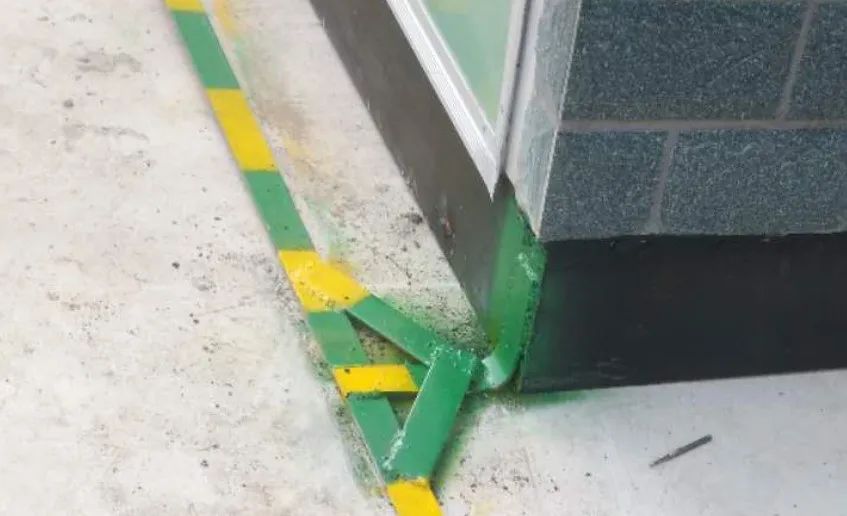

4. **變壓器及箱變底座接地**
變壓器底座和箱變底座應直接與接地裝置連接,且每個底座的連接點不少于2處(建議在底座兩端各設置一處),以保證可靠的接地效果。
5. **防腐處理**
所有接地裝置應進行熱鍍鋅處理,防止金屬腐蝕,延長使用壽命。
6. **焊接要求**
接地裝置的所有搭接點必須采用可靠的焊接工藝,搭接長度應為扁鋼寬度的2倍或圓鋼直徑的6倍,確保連接牢固。
7. **通道處理**
在接地裝置邊緣經常有人出入的通道處,應鋪設碎石混凝土路面或瀝青路面,以保障人員安全。
通過以上措施,確保室外箱變接地系統的安全性、可靠性和耐久性。
