風電知識 | 風電機組等效疲勞載荷計算
發布時間:2025-02-11 14:43:08人氣:
等效疲勞載荷計算
1.概述

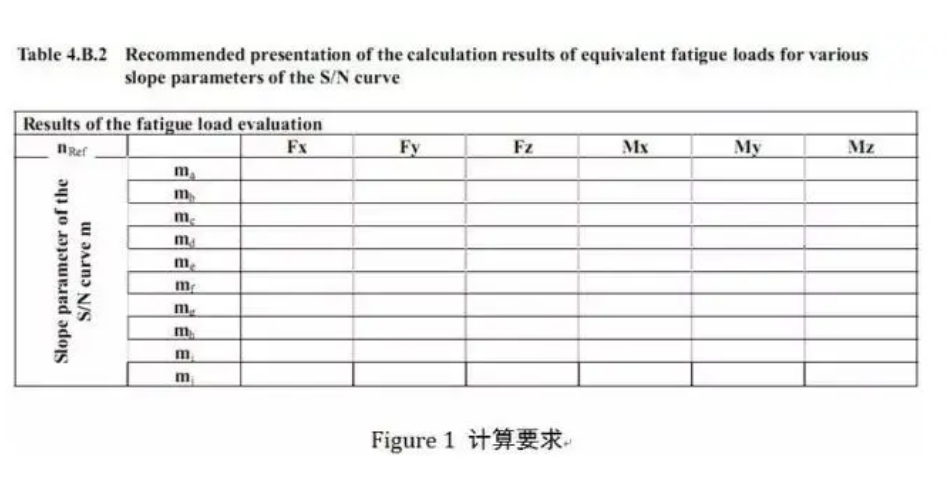

根據Germanischer Lloyd Industrial Services GmbH: Guideline for the Certiication of Wind Turbines edition 2010, Table 4.B.2

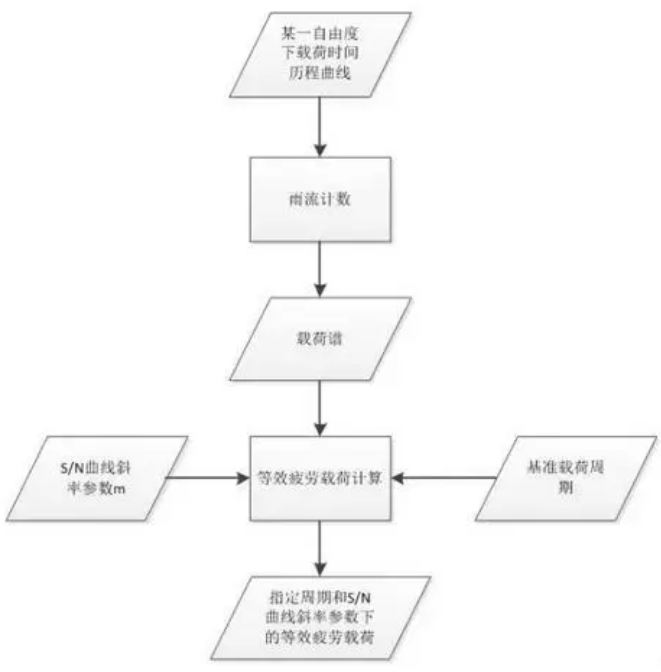

2.流程
3.等效疲勞載荷計算

4.輸出
按照第三節流程,計算出一個S/N曲線斜率m值下一個載荷方向的等效疲勞載荷,根據第一節引用的GL2010要求,需要給出6個自由度下不同S/N曲線斜率m值下的等效疲勞載荷。
1.概述
根據Germanischer Lloyd Industrial Services GmbH: Guideline for the Certiication of Wind Turbines edition 2010, Table 4.B.2

2.流程

3.等效疲勞載荷計算
3.1 計算輸入
1.S/N曲線斜率參數m
2.所需計算載荷方向的雨流后載荷譜
3.基準載荷周期,本例設置為5e+6次
2.所需計算載荷方向的雨流后載荷譜
3.基準載荷周期,本例設置為5e+6次

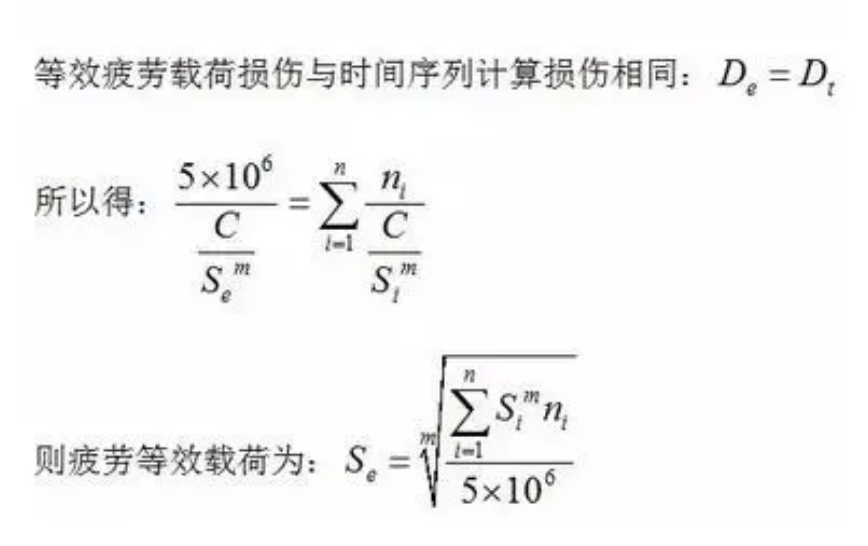

3.2 計算原則
指定S/N曲線斜率參數m和基準載荷周期的等效疲勞載荷在對應m值和基準載荷周期下的疲勞損傷等于載荷時間序列計算的疲勞總損傷。
3.3 算例
雨流后的載荷譜為:
指定S/N曲線斜率參數m和基準載荷周期的等效疲勞載荷在對應m值和基準載荷周期下的疲勞損傷等于載荷時間序列計算的疲勞總損傷。
3.3 算例
雨流后的載荷譜為:


4.輸出
按照第三節流程,計算出一個S/N曲線斜率m值下一個載荷方向的等效疲勞載荷,根據第一節引用的GL2010要求,需要給出6個自由度下不同S/N曲線斜率m值下的等效疲勞載荷。
