干貨講堂 | 不同變壓器的工作原理詳解
發布時間：2025-02-06 13:11:00人氣：
變壓器是一種包含磁耦合線圈的設備，這些線圈通常彼此電隔離，變壓器將電力從一個電路傳輸到另一個電路。變壓器是如何工作的？這篇文章將帶你了解不同變壓器的工作原理。
變壓器工作的基本原理是電磁感應（或互感），當兩個不同的電隔離線圈靠近時，當交流電施加到初級線圈時，一個磁場可以鏈接到另一個線圈，波動的磁場產生的磁場在次級線圈中產生電動勢。
一、升壓變壓器的工作原理
在次級產生比施加到初級的電壓更高的電壓的變壓器是升壓變壓器。
變壓器使用互由共同（波動）磁通量耦合的兩個電路之間的感應（基本原理）。當向初級線圈施加交流電 (AC) 時，會產生波動的磁場，從而在次級線圈中產生電動勢。
作為（加緊變壓器）大于初級線圈（n1），EMF（電動勢）對應于匝數。因此，次級校準相對于初級線圈產生更高的電壓。
電壓變換升壓變壓器的比率 (K) 大于 1 (K>1)。K= E2/E1= N2/N1，其中K為變壓比，N1為初級線圈匝數，N2為次級線圈匝數。
二、降壓變壓器的工作原理
降壓（變電站變壓器的一種）變壓器在變壓器的次級側產生較低的電壓。
降級 變壓器廠 關于兩個電路之間的互感，這些電路彼此電隔離，但通過磁通量耦合。當交流電（AC）通過初級線圈時，會產生波動的磁場，從而在次級線圈中產生電動勢（emf）。
由于初級線圈的匝數(n1)大于次級線圈的匝數(n2)，即n1>n2，感應電動勢(emf)與匝數成正比，從而在次級線圈上產生電壓線圈（變壓器）低于初級電壓。
降壓變壓器的變壓比（K）小于1（K<1）。
三、自耦變壓器的工作原理
其（初級和次級線圈繞組）電氣互連的變壓器是自耦變壓器，這意味著它具有變壓器初級和次級側共用的單個連續繞組。
自耦變壓器的工作原理是法拉第電磁感應定律（或互感）。根據法拉第電磁感應定律，當初級線圈連接到交流電源時，初級線圈中會產生電動勢 (EMF)。與自耦變壓器一樣，初級和次級線圈在單個連續繞組中。
隨著每匝電壓比在兩個繞組中保持相同，將產生 EMF。產生的次級電壓將與連接到變壓器次級側的匝數成正比。
繞組（初級和次級線圈）之間的直接電氣連接確保部分能量通過變壓器初級和次級繞組之間的傳導進行傳輸。變壓器（或自耦變壓器）的初級側和次級側共享的繞組量稱為公共扇區。繞組的一端連接在電源和負載之間，而電源（交流電源）和負載的另一端連接到沿繞組的接線片。
當交流電源連接在變壓器繞組上時，自耦變壓器可以是降壓變壓器。負載通過跨繞組相對較小部分的接線片連接。
四、微波變壓器的工作原理
微波變壓器堅固、便宜，并且會產生高壓電弧。微波變壓器的工作原理與其他變壓器一樣。
微波（烤箱）變壓器具有三個（1 個初級和 2 個次級）繞組。當電流通過磁控管時，電子會受到影響以產生微波輻射。當微波爐的磁控管 （烤箱）變壓器工作，交流流過（微波）變壓器的次級繞組（或線圈）導致鐵芯產生磁飽和；隨著磁控管的陽極電壓上升。陽極電流也隨著通過次級繞組的電流的增加而增加，加強磁分離并增加漏磁通量，導致變壓器產生高次級電壓。
五、輸出變壓器的工作原理
輸出變壓器阻斷直流，讓交流信號通過。
輸出變壓器是一種利用法拉第電磁感應定律原理工作的電磁裝置，將輸入電路與輸出流量隔離，同時過濾交流信號通過輸入和輸出電路之間的磁耦合。
輸出變壓器可用于增加或減少通過輸入電路到輸出電路的施加電壓。
六、反激變壓器的工作原理
反激變壓器（產生鋸齒波信號）也被認為是線路輸出變壓器。這個變壓器可以用直流電壓來激勵。它既可以傳輸能量，也可以儲存能量。
反激變壓器的基本工作原理是互感。在這個變壓器中，一個二極管是 鏈接與次級線圈串聯 （基本的） 變壓器和一個 電容器與負載并聯.
初級線圈與開關一起連接到直流電源。當開關打開時，（直流）電流流過變壓器的初級電路并激勵初級線圈。初級線圈斜坡（電壓的穩定上升）是通過初級電感產生的，初級電感以磁能的形式存儲在變壓器的電感間隙（線圈之間）之間。二極管與變壓器的次級線圈串聯，處于反向偏置，限制了次級電路中電流的形成。
當開關關閉時，初級電流下降到零，間隙中儲存的能量被釋放并轉移到次級線圈，導致輸出電壓隨著電壓轉變為正向偏置而迅速上升。
七、升降壓變壓器的工作原理
升降壓變壓器用于調節電壓電平，它可以用來對施加的電壓進行微小的改變，最高可達 30%。
升降壓變壓器有四個繞組，可以根據需要以不同的方式連接。它是基于磁耦合線圈之間的互感原理。降壓-升壓變壓器產生的（輸出）電壓是輸入電壓的函數。如果輸入電壓發生變化，則輸出電壓將以相同的百分比變化。根據線圈之間的連接，變壓器可以升壓或降壓。
變壓器工作的基本原理是電磁感應（或互感），當兩個不同的電隔離線圈靠近時，當交流電施加到初級線圈時，一個磁場可以鏈接到另一個線圈，波動的磁場產生的磁場在次級線圈中產生電動勢。
一、升壓變壓器的工作原理
在次級產生比施加到初級的電壓更高的電壓的變壓器是升壓變壓器。
變壓器使用互由共同（波動）磁通量耦合的兩個電路之間的感應（基本原理）。當向初級線圈施加交流電 (AC) 時，會產生波動的磁場，從而在次級線圈中產生電動勢。

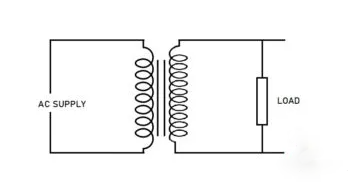

升壓變壓器電路
作為（加緊變壓器）大于初級線圈（n1），EMF（電動勢）對應于匝數。因此，次級校準相對于初級線圈產生更高的電壓。
電壓變換升壓變壓器的比率 (K) 大于 1 (K>1)。K= E2/E1= N2/N1，其中K為變壓比，N1為初級線圈匝數，N2為次級線圈匝數。
二、降壓變壓器的工作原理
降壓（變電站變壓器的一種）變壓器在變壓器的次級側產生較低的電壓。
降級 變壓器廠 關于兩個電路之間的互感，這些電路彼此電隔離，但通過磁通量耦合。當交流電（AC）通過初級線圈時，會產生波動的磁場，從而在次級線圈中產生電動勢（emf）。
由于初級線圈的匝數(n1)大于次級線圈的匝數(n2)，即n1>n2，感應電動勢(emf)與匝數成正比，從而在次級線圈上產生電壓線圈（變壓器）低于初級電壓。
升壓變壓器電路
降壓變壓器的變壓比（K）小于1（K<1）。
三、自耦變壓器的工作原理
其（初級和次級線圈繞組）電氣互連的變壓器是自耦變壓器，這意味著它具有變壓器初級和次級側共用的單個連續繞組。
自耦變壓器的工作原理是法拉第電磁感應定律（或互感）。根據法拉第電磁感應定律，當初級線圈連接到交流電源時，初級線圈中會產生電動勢 (EMF)。與自耦變壓器一樣，初級和次級線圈在單個連續繞組中。
隨著每匝電壓比在兩個繞組中保持相同，將產生 EMF。產生的次級電壓將與連接到變壓器次級側的匝數成正比。
自耦變壓器電路
繞組（初級和次級線圈）之間的直接電氣連接確保部分能量通過變壓器初級和次級繞組之間的傳導進行傳輸。變壓器（或自耦變壓器）的初級側和次級側共享的繞組量稱為公共扇區。繞組的一端連接在電源和負載之間，而電源（交流電源）和負載的另一端連接到沿繞組的接線片。
當交流電源連接在變壓器繞組上時，自耦變壓器可以是降壓變壓器。負載通過跨繞組相對較小部分的接線片連接。
四、微波變壓器的工作原理
微波變壓器堅固、便宜，并且會產生高壓電弧。微波變壓器的工作原理與其他變壓器一樣。
微波（烤箱）變壓器具有三個（1 個初級和 2 個次級）繞組。當電流通過磁控管時，電子會受到影響以產生微波輻射。當微波爐的磁控管 （烤箱）變壓器工作，交流流過（微波）變壓器的次級繞組（或線圈）導致鐵芯產生磁飽和；隨著磁控管的陽極電壓上升。陽極電流也隨著通過次級繞組的電流的增加而增加，加強磁分離并增加漏磁通量，導致變壓器產生高次級電壓。
五、輸出變壓器的工作原理
輸出變壓器阻斷直流，讓交流信號通過。
輸出變壓器是一種利用法拉第電磁感應定律原理工作的電磁裝置，將輸入電路與輸出流量隔離，同時過濾交流信號通過輸入和輸出電路之間的磁耦合。
輸出變壓器可用于增加或減少通過輸入電路到輸出電路的施加電壓。
六、反激變壓器的工作原理
反激變壓器（產生鋸齒波信號）也被認為是線路輸出變壓器。這個變壓器可以用直流電壓來激勵。它既可以傳輸能量，也可以儲存能量。
反激變壓器的基本工作原理是互感。在這個變壓器中，一個二極管是 鏈接與次級線圈串聯 （基本的） 變壓器和一個 電容器與負載并聯.

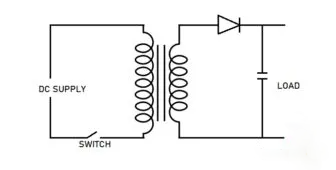

反激變壓器電路
初級線圈與開關一起連接到直流電源。當開關打開時，（直流）電流流過變壓器的初級電路并激勵初級線圈。初級線圈斜坡（電壓的穩定上升）是通過初級電感產生的，初級電感以磁能的形式存儲在變壓器的電感間隙（線圈之間）之間。二極管與變壓器的次級線圈串聯，處于反向偏置，限制了次級電路中電流的形成。
當開關關閉時，初級電流下降到零，間隙中儲存的能量被釋放并轉移到次級線圈，導致輸出電壓隨著電壓轉變為正向偏置而迅速上升。
七、升降壓變壓器的工作原理
升降壓變壓器用于調節電壓電平，它可以用來對施加的電壓進行微小的改變，最高可達 30%。
升降壓變壓器有四個繞組，可以根據需要以不同的方式連接。它是基于磁耦合線圈之間的互感原理。降壓-升壓變壓器產生的（輸出）電壓是輸入電壓的函數。如果輸入電壓發生變化，則輸出電壓將以相同的百分比變化。根據線圈之間的連接，變壓器可以升壓或降壓。
