光伏知識 | 一文輕松讀懂四大光伏發電系統！
發布時間：2025-01-21 13:38:03人氣：
近日南方雨水連綿，不少家庭受強降雨影響而出現停電情況。那這時候，有些人可能會想：如果家里裝了光伏發電系統，是不是就不會受停電影響，可以高枕無憂？其實不然，要根據家里具體安裝的是哪種類型的光伏系統而定。今天，我們就來聊聊幾種不同類型的光伏系統，了解它們在實際生活中的應用。
根據市面上現有的光伏發電項目，結合不同的應用場景，太陽能光伏發電系統可以大致分為四種類型：并網發電系統、離網發電系統、并離網儲能系統和多種能源混合微網系統。
并網發電系統
由光伏組件、并網逆變器、負載、雙向電表、并網柜和電網組成。

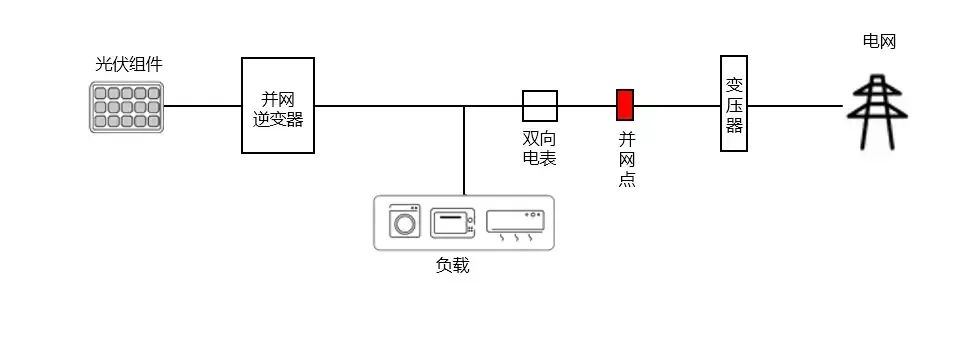

并網發電系統示意圖
原理是將光伏組件產生的直流電通過逆變器轉化為交流電，再供給到負載和接入電網。這樣，滿足家庭負載的同時，多余的電還可以賣入電網。
特點：
離網發電系統
和并網發電系統相對的，就是離網發電系統，由光伏組件、離網逆變器、蓄電池、負載等構成。比較先進方案中已經將逆變器+蓄電池集成為一體設備，如優能電氣的UFox系列離網儲能一體機。離網發電系統可以不依賴電網而獨立運行，一般應用于偏僻地區、無電區、海島、通訊基站和路燈等。

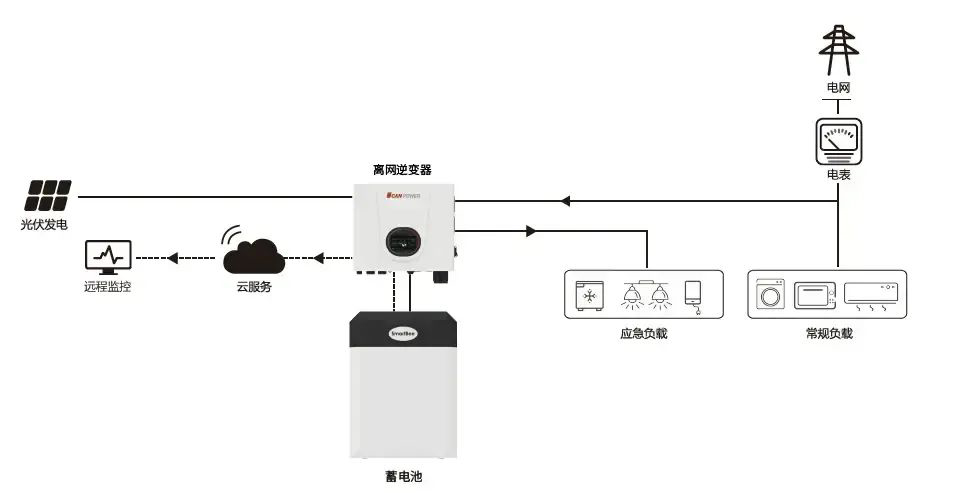

分體式離網發電系統示意圖

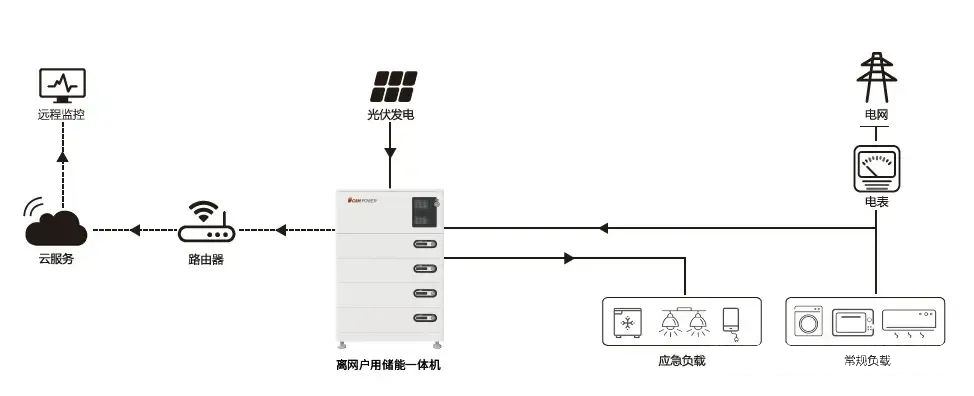

一體式離網發電系統示意圖
在有光照時將太陽能轉化為電能，通過離網逆變器給負載供電，或給蓄電池充電。或在沒有光伏的情況下，也可以通過電網對蓄電池進行充電；在無光照時或電網停電時，可將蓄電池的電通過逆變器給交流負載供電。
并離網儲能系統
由光伏組件、并離網混合逆變器、蓄電池、負載等構成。現在也有比較先進方案是將并離網混合逆變器+電池系統集成一體，例如優能的UHome系列并離網儲能一體機。并離網儲能系統廣泛應用于經常停電或光伏自發自用不能余電上網、自用電價比上網電價貴、波峰電價比波谷電價貴等場景。

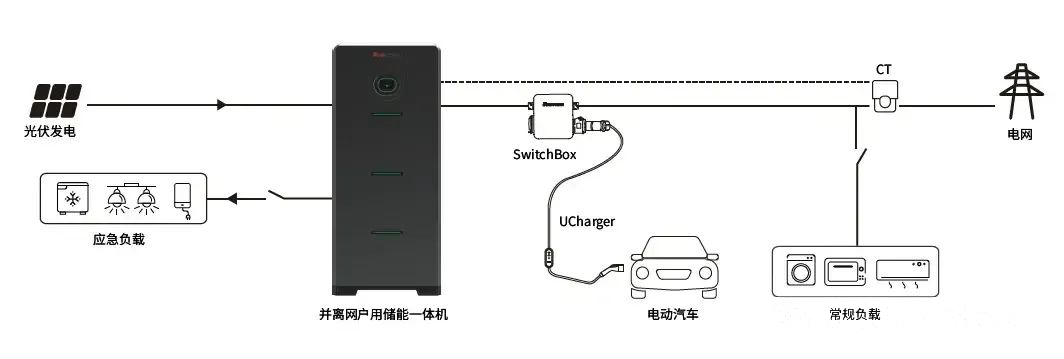

并離網儲能系統示意圖
白天有光的情況下，通過離并混合逆變器優先供給負載用電，多余的電存儲到蓄電池中；晚上的時候，蓄電池通過離并網混合逆變器為負載進行供電。同時，可以設置充放電時間，以實現電價的峰平谷調節。當電網斷電時，系統會自動切換為離網模式，保證用戶供電需求。
特點：
微網系統
由分布式電源（光伏/風電/柴油）、負載、儲能系統和控制裝置構成的配電網絡。可將分散能源就地轉化為電能，然后就近供給本地負載。

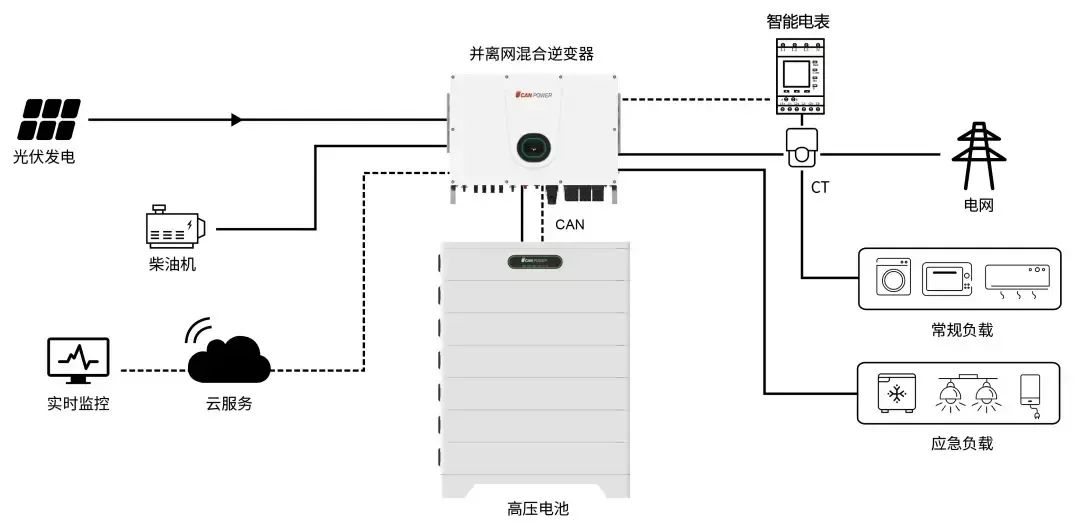

微網混合能源系統示意圖
微電網系統是一種能夠自我控制、保護和管理的自治系統，不僅可以與外部電網并網接入，也可以孤立運行，極大程度上解決了分布式電源并網問題，促進分布式電源與可再生能源的大規模接入，是一種對負荷多種能源形式的高效供給，實現主動式配電網的智能電網系統。
以上便是四種太陽能光伏發電系統的介紹，它們各有其適用場景，為家庭、工商業用戶綠色用電提供了多種選擇。優能電氣作為一家專注于全應用場景下電力儲能設備研發的科創型技術企業，擁有家庭并網儲能系統、離網儲能系統、離散式工商業儲能、便攜式儲能系統相關產品及解決方案，覆蓋你的全場景儲能需求。
根據市面上現有的光伏發電項目，結合不同的應用場景，太陽能光伏發電系統可以大致分為四種類型：并網發電系統、離網發電系統、并離網儲能系統和多種能源混合微網系統。
并網發電系統
由光伏組件、并網逆變器、負載、雙向電表、并網柜和電網組成。
并網發電系統示意圖
原理是將光伏組件產生的直流電通過逆變器轉化為交流電，再供給到負載和接入電網。這樣，滿足家庭負載的同時，多余的電還可以賣入電網。
特點：
1.與電網連接，電量部分或全部上傳電網。
2.電網停電，光伏發電也停止。因為逆變器都有防孤島，也就是電網公司要求：電網停電，光伏電也必須立刻斷電，主要是安全考慮。
3.晚上居民還是依靠市電。
4.沒有儲能裝置。
2.電網停電，光伏發電也停止。因為逆變器都有防孤島，也就是電網公司要求：電網停電，光伏電也必須立刻斷電，主要是安全考慮。
3.晚上居民還是依靠市電。
4.沒有儲能裝置。
離網發電系統
和并網發電系統相對的，就是離網發電系統，由光伏組件、離網逆變器、蓄電池、負載等構成。比較先進方案中已經將逆變器+蓄電池集成為一體設備，如優能電氣的UFox系列離網儲能一體機。離網發電系統可以不依賴電網而獨立運行，一般應用于偏僻地區、無電區、海島、通訊基站和路燈等。
分體式離網發電系統示意圖
一體式離網發電系統示意圖
在有光照時將太陽能轉化為電能，通過離網逆變器給負載供電，或給蓄電池充電。或在沒有光伏的情況下，也可以通過電網對蓄電池進行充電；在無光照時或電網停電時，可將蓄電池的電通過逆變器給交流負載供電。
特點：
1.不依靠電網的獨立系統。也就是，不管有沒有市電，只要有太陽光照滿足，離網系統就可以獨立工作，就可以獨立提供電能。
2.必須有儲能設備，也就是必須需要蓄電池，不然晚上或陰雨天無法工作。
3.可以不接光伏。
2.必須有儲能設備，也就是必須需要蓄電池，不然晚上或陰雨天無法工作。
3.可以不接光伏。
并離網儲能系統
由光伏組件、并離網混合逆變器、蓄電池、負載等構成。現在也有比較先進方案是將并離網混合逆變器+電池系統集成一體，例如優能的UHome系列并離網儲能一體機。并離網儲能系統廣泛應用于經常停電或光伏自發自用不能余電上網、自用電價比上網電價貴、波峰電價比波谷電價貴等場景。
并離網儲能系統示意圖
白天有光的情況下，通過離并混合逆變器優先供給負載用電，多余的電存儲到蓄電池中；晚上的時候，蓄電池通過離并網混合逆變器為負載進行供電。同時，可以設置充放電時間，以實現電價的峰平谷調節。當電網斷電時，系統會自動切換為離網模式，保證用戶供電需求。
特點：
1.兼具離、并網系統優勢，可以并網賣電，而在電網斷電時也可以正常運行。
2.無電網情況下，必須有電池才能運行。
3.可以不接光伏，作為離網系統，進行電價削峰填谷或應急備電用。
2.無電網情況下，必須有電池才能運行。
3.可以不接光伏，作為離網系統，進行電價削峰填谷或應急備電用。
微網系統
由分布式電源（光伏/風電/柴油）、負載、儲能系統和控制裝置構成的配電網絡。可將分散能源就地轉化為電能，然后就近供給本地負載。
微網混合能源系統示意圖
微電網系統是一種能夠自我控制、保護和管理的自治系統，不僅可以與外部電網并網接入，也可以孤立運行，極大程度上解決了分布式電源并網問題，促進分布式電源與可再生能源的大規模接入，是一種對負荷多種能源形式的高效供給，實現主動式配電網的智能電網系統。
以上便是四種太陽能光伏發電系統的介紹，它們各有其適用場景，為家庭、工商業用戶綠色用電提供了多種選擇。優能電氣作為一家專注于全應用場景下電力儲能設備研發的科創型技術企業，擁有家庭并網儲能系統、離網儲能系統、離散式工商業儲能、便攜式儲能系統相關產品及解決方案，覆蓋你的全場景儲能需求。
