光伏知識 | 光伏電站并網方式及并網要求
發布時間：2025-01-17 13:14:23人氣：
所謂光伏電站，就是充分借助太陽這一無盡能源寶庫來進行發電的電站。其核心組成部分包括光伏電池板和逆變器，二者相輔相成，共同完成能源轉化的關鍵使命。光伏電池板宛如神奇的能量收集器，由眾多高效的光電轉換單元構成，當太陽慷慨地灑下光芒時，這些電池板能夠精準捕捉并高效轉化太陽能為電能。而逆變器則充當著電能的“整形師”，將光伏電池板產生的直流電精心轉換為交流電，以滿足各種負載的用電需求，或者順利輸送到龐大的電網之中，為萬千家庭和企業送去光明與動力。那么光伏電站并網的要求有哪些？并網的方式又什么呢？下面本文詳細地給大家講清楚。
并網光伏發電系統與電網的連接是一個重要環節，大中型并網光伏電站設計應符合以下幾種標準要求：
1.諧波和波形畸變
光伏電站接入電網后，公共連接點的諧波電壓應滿足《電能質量公用電網諧波》GB/T14549的規定。
2.電壓偏差
光伏電站接入電網后，公共連接點的電壓偏差應滿足《電能質量供電電壓偏差》GB/T12325的規定，即35kV及以上公共連接點電壓正、負偏差的絕對值之和不超過標稱電壓的10%。20kV及以下三相公共連接點的電壓偏差為標稱電壓的+7%。
3.電壓波動和閃變
光伏電站接入電網后，公共連接點處的電壓波動和閃變應滿足(電能質量電壓波動和閃變》GB/T 12326的規定。光伏電站單獨引起公共連接點處的電壓變動限值與變動頻度、電壓等級有關。
光伏電站在公共連接點單獨引起的電壓閃變值，應根據光伏電站安裝容量占供電容量的比例，以及系統電壓，按照《電能質量電壓波動和閃變》GBT 12326的規定，分別按三級做不同處理。
4.電壓不平衡度
光伏電站接入電網后，公共連接點的三相電壓不平衡度應不超過《電能質量三相電壓不平衡》GB/T 15543規定的限值，公共連接點的負序電壓不平衡度應不超過2%，短時不得超過4%。其中由光伏電站引起的負序電壓不平衡度應不超過1.3%，短時不超過2.6%。
5.直流分量
光伏電站并網運行時，向電網饋送的直流電流分量不應超過其交流額定值的0.5%，對于不經過變壓器直接接入電網的光伏電站，因逆變器效率等特殊因素可放寬到1%。
6.功率因數
大型和中型光伏電站的功率因數應能夠在0.98 (超前) ~0.98 (滯后)范圍內連續可調。在其無功輸出范圍內，大型和中型光伏電站應具備根據并網電壓水平調節無功輸出，參與電網電壓調節的能力。小型光伏電站輸出有功功率大于其額定功率的50%時，功率因數應不小于0.98 (超前或滯后);輸出有功功率在20%~ -50%之間時，功率因數應不小于0.95 (超前或滯后)。

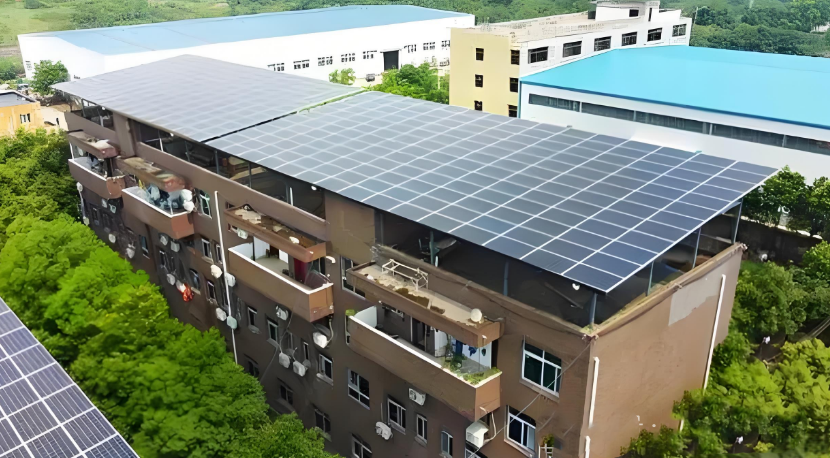

【以戶用屋頂光伏為例】
一般地，戶用屋頂光伏通常由光伏方陣通過匯流箱，接到直流防雷開關、并網逆變器、交流防雷開關， 最后直接非入202/328電網。需要時可以配置部分數據收集、記錄裝置。
這類并網光伏發電系統可通過“凈電表計量”和“上網電價”兩種方式接入電網。
注：“凈電表計量”通常將輸出端接在進戶電表之后，而“上網電價”則將輸出端接在進戶電表之前。

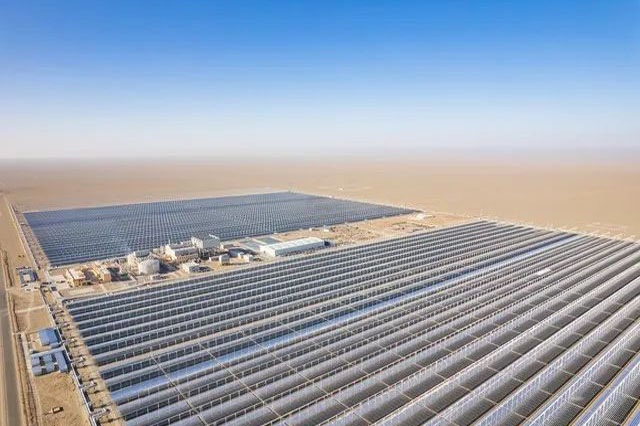

大中型光伏電站如同常規發電站一樣，將所發電力全部輸入電網。只是由于光伏組件數量眾多，需要分成許多子方陣和配備很多匯流箱，有時需要多個直流配電柜。光伏方陣輸出端必須安裝具有滅弧能力的開關，主開關應具有安全切斷在1.25 倍方陣最大開路電壓下1.25倍方陣最大短路電流的能力。
光伏方陣發出的電能經直流配電柜后與逆變器相連，還要將逆變器輸出的低壓交流電經過交流配電柜后，再通過升壓變壓器井入高壓電網。升壓變壓器應選擇合適的連接方式以隔離逆變系統產生的直流分量和諧波分量，井且在接入公共電網的光伏電站和電網連接處應設置有明顯斷點的開關設備。
光伏發電系統的交流側還應配置接地檢測，過壓、過流保護，指示儀表和計量儀表。在交流和直流端都要配備防雷裝置，此外還應配置主控和監視系統，其功能可以包括數字信號的傳感和采集，以及必要的處理、記錄、傳輸、顯示系統數據。我國目前使用的地面光伏電站及集中上網的分布式光伏電站，采用的是“上網電價”方式。
光伏電站并網的規范要求
并網光伏發電系統與電網的連接是一個重要環節，大中型并網光伏電站設計應符合以下幾種標準要求：
※《光伏發電接入配電網設計規范》GB/T50865
※《光伏電站接入電力系統設計規范》GB/T50866
※《光伏發電系統接入配電網技術規定》GB/T29319
※《光伏電站接入電力系統技術規定》GB19964
※《光伏發電系統并網技術要求》GB/T19939
※《光伏電站接入電力系統設計規范》GB/T50866
※《光伏發電系統接入配電網技術規定》GB/T29319
※《光伏電站接入電力系統技術規定》GB19964
※《光伏發電系統并網技術要求》GB/T19939
并參照《光伏電站電能質量檢測技術規程》NB/T32006 等進行檢測。光伏電站的并網向當地交流負載提供電能和向電網發送電能的質量，在諧波、電壓偏差、電壓不平衡度、直流分量、電壓波動和閃變等方面應滿足以下并網要求。
1.諧波和波形畸變
光伏電站接入電網后，公共連接點的諧波電壓應滿足《電能質量公用電網諧波》GB/T14549的規定。
2.電壓偏差
光伏電站接入電網后，公共連接點的電壓偏差應滿足《電能質量供電電壓偏差》GB/T12325的規定，即35kV及以上公共連接點電壓正、負偏差的絕對值之和不超過標稱電壓的10%。20kV及以下三相公共連接點的電壓偏差為標稱電壓的+7%。
3.電壓波動和閃變
光伏電站接入電網后，公共連接點處的電壓波動和閃變應滿足(電能質量電壓波動和閃變》GB/T 12326的規定。光伏電站單獨引起公共連接點處的電壓變動限值與變動頻度、電壓等級有關。
光伏電站在公共連接點單獨引起的電壓閃變值，應根據光伏電站安裝容量占供電容量的比例，以及系統電壓，按照《電能質量電壓波動和閃變》GBT 12326的規定，分別按三級做不同處理。
4.電壓不平衡度
光伏電站接入電網后，公共連接點的三相電壓不平衡度應不超過《電能質量三相電壓不平衡》GB/T 15543規定的限值，公共連接點的負序電壓不平衡度應不超過2%，短時不得超過4%。其中由光伏電站引起的負序電壓不平衡度應不超過1.3%，短時不超過2.6%。
5.直流分量
光伏電站并網運行時，向電網饋送的直流電流分量不應超過其交流額定值的0.5%，對于不經過變壓器直接接入電網的光伏電站，因逆變器效率等特殊因素可放寬到1%。
6.功率因數
大型和中型光伏電站的功率因數應能夠在0.98 (超前) ~0.98 (滯后)范圍內連續可調。在其無功輸出范圍內，大型和中型光伏電站應具備根據并網電壓水平調節無功輸出，參與電網電壓調節的能力。小型光伏電站輸出有功功率大于其額定功率的50%時，功率因數應不小于0.98 (超前或滯后);輸出有功功率在20%~ -50%之間時，功率因數應不小于0.95 (超前或滯后)。
光伏電站的并網方式
【以戶用屋頂光伏為例】
一般地，戶用屋頂光伏通常由光伏方陣通過匯流箱，接到直流防雷開關、并網逆變器、交流防雷開關， 最后直接非入202/328電網。需要時可以配置部分數據收集、記錄裝置。
這類并網光伏發電系統可通過“凈電表計量”和“上網電價”兩種方式接入電網。
注：“凈電表計量”通常將輸出端接在進戶電表之后，而“上網電價”則將輸出端接在進戶電表之前。
大中型光伏電站如同常規發電站一樣，將所發電力全部輸入電網。只是由于光伏組件數量眾多，需要分成許多子方陣和配備很多匯流箱，有時需要多個直流配電柜。光伏方陣輸出端必須安裝具有滅弧能力的開關，主開關應具有安全切斷在1.25 倍方陣最大開路電壓下1.25倍方陣最大短路電流的能力。
光伏方陣發出的電能經直流配電柜后與逆變器相連，還要將逆變器輸出的低壓交流電經過交流配電柜后，再通過升壓變壓器井入高壓電網。升壓變壓器應選擇合適的連接方式以隔離逆變系統產生的直流分量和諧波分量，井且在接入公共電網的光伏電站和電網連接處應設置有明顯斷點的開關設備。
光伏發電系統的交流側還應配置接地檢測，過壓、過流保護，指示儀表和計量儀表。在交流和直流端都要配備防雷裝置，此外還應配置主控和監視系統，其功能可以包括數字信號的傳感和采集，以及必要的處理、記錄、傳輸、顯示系統數據。我國目前使用的地面光伏電站及集中上網的分布式光伏電站，采用的是“上網電價”方式。
