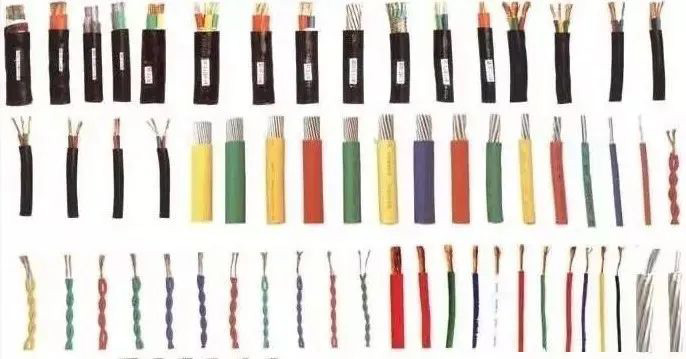

這些符號都是電線的一些型號，B系列歸類屬于布電線，所以開頭用B，電壓：300/500V 電線按用途分為電磁線和通用絕緣電線。絕緣電線又稱為布電線。

絕緣電線（布電線）是指包覆絕緣層的電線，包括各種連接線、安裝線。

V就是PVC聚氯乙烯，也就是（塑料）

L就是鋁芯的代碼

T就是銅芯的代碼（一般省略不寫）

R就是(軟)的意思，要做到軟，就是增加導體根數

BV銅芯聚氯乙烯絕緣電線

BLV鋁芯聚氯乙烯絕緣電線

BVR銅芯聚氯乙烯絕緣軟電線

以上電線結構：導體+絕緣

拿2.5mm²為例：

BV是1根直徑1.78mm和7根0.68兩種

BLV是1根直徑1.78mm

BVR是19根直徑0.41mm

RV銅芯聚氯乙烯絕緣連接軟電線

它比BVR更軟，還是2.5是49根0.25mm銅絲

RVV銅芯聚氯乙烯絕緣聚氯乙烯護套連接軟電線

比RV多了一層塑料護套

另外：我們最常用的“護套線”

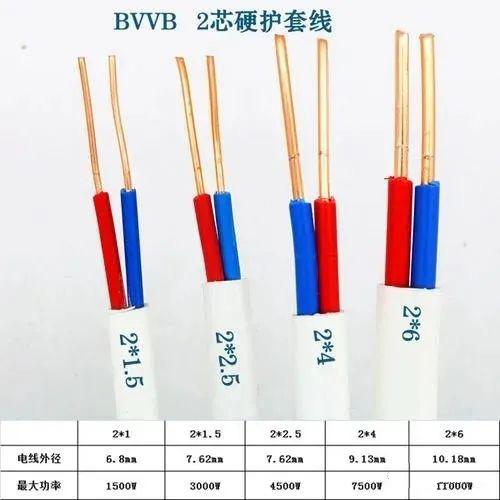

BVVB銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜,就是2根BV線，在+一層白色的護套


二、什么是護套線


       護套線是指帶有護套層的單芯或多芯電線，帶護套的較安全。說白了，我們最常用的“護套線”，一層白色聚氯乙烯護套，里面套著幾根BV線。這種線一般是銅芯導線，除了導線外面有一層絕緣層外，導線外面還有一層保護層。常用的護套線有RVV、BVV、RVVB、bvvb這幾種型號。護套線的可分為硬護套線和軟護套線兩種。根據應用環境和形狀分為圓護套線和扁護套線，圓護套線一般的是多芯，扁的一般是單芯。

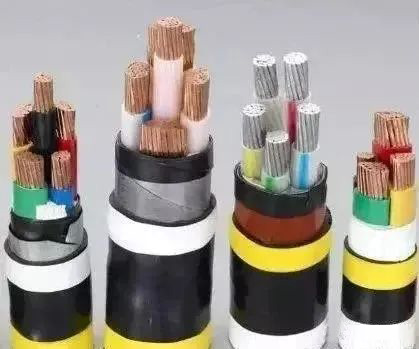

三、YJV是什么電纜（YJV電纜含義）

【全稱】交聯聚乙烯絕緣聚氯乙烯護套電力電纜

Y----聚乙烯 J----交聯 V----聚氯乙烯護套

【芯數】單芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等

【規格】1.5平方到240平方不等

【顏色】黑色

【銅質】國標無氧銅（紫銅）

【護套】聚氯乙烯PVC

【標準】本產品按GB12706《額定電壓35KV銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要定做電纜。

【用途】適用于室內、電纜溝、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般為電路傳輸?shù)闹鞲傻溃~定電壓為電力線路輸配電用。

【一般額定電壓】（U0/U)0.6/1---26/35kv

【使用特性】


1.電纜導體的最高額定溫度為90°C，短路時（最長持續時間不超過5S），電纜導體的最高溫度不超過250°C。

2.敷設電纜時的環境溫度不應該低于0°C

3.敷設時允許彎曲半徑：?jiǎn)涡倦娎|不小于電纜外徑的15倍；多芯電纜不小于電纜外徑的10倍。

四、ＹＣ是什么電纜

       YC橡套電纜全稱重型通用橡套軟電纜，是橡套線的一 種。YC電纜適用于交流額定電壓450/750V以下家用電器、電動工具和各種移動式電器設備或輕型移動電氣設備，或用于工地上臨時施工用，能承受較大的機械外力作用。線芯的長期允許工作溫度應不超過60℃。

       Y代表橡膠絕緣，C代表重型電纜。里面的護套也為橡膠絕緣，導體為銅絲。橡套電纜分為重型電纜（yc電纜）、中型電纜（yz電纜）及輕型電纜（YQ電纜）。好的YC電纜的絕緣層都是純天然橡膠制作，導體則以良好導電性能的無氧銅桿為佳品。而目前市場的大部分產品均或多或少不能達到此種質量。

YC電纜型號：

       YC電纜內主要為多芯電纜，常用的有2芯、3芯、4芯、5芯，銅芯的面積0.75到幾十平方不等。

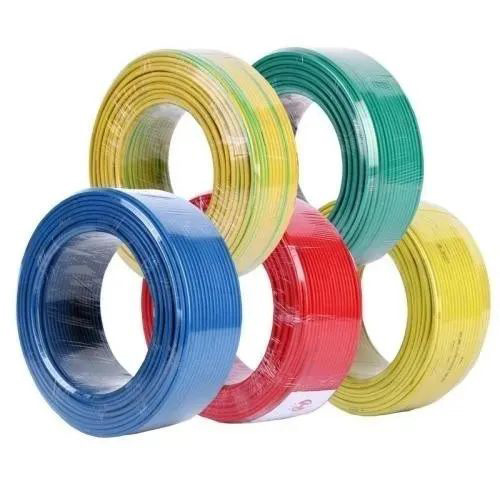

五、BV電線電纜知識

BV電纜線：是銅芯聚氯乙烯絕緣電線電纜，簡稱塑銅線，是電線電纜中最常用的一種線，也是我們?nèi)粘Ｉ钪薪佑|最多的一種線。

導體材料：無氧銅

絕緣材料：PVC

顏色：黑，黃，藍，紅、棕、白等

工作溫度：60度，70度，95度

額定電壓：450/750V

敷設電纜（線）時環境溫度不低于零下15度。

電纜允許彎曲半徑：

電纜外徑（D）小于25mm者不小于4D；

電纜外徑（D）為25mm者及以上應不小于6D。

成品電纜（線）及電纜線芯須經工頻火花耐壓試驗。

電纜（線）的標志須按GB6995標準執行，標志應清晰、耐擦。

國標bv電線電纜用于交流額定電壓450/750V及以下或直流電壓1000V及以下的電器裝置、儀表、裝修、電信設備、動力照明和線路，可明敷或暗敷。

產品標準：GB5023.3-1997 JB8734-98 符合IEC CCC標準，國標bv電纜生產合格證必須印有3C認證標志。


六、ＷＤＺＲ-ＢＹＪ是什么意思

BYJ：銅芯交聯聚乙烯絕緣布電線450/750V

WDZR-BYJ：銅芯阻燃無鹵低煙交聯聚乙烯絕緣布電線450/750V

產品用途：本產品適用于額定電壓450/750V及以下建筑、電器、開關等動力裝置固定布線。


七、電纜型號含義解答

1.通用電纜符號解答：


R－連接用軟電纜（電線），軟結構。

V－絕緣聚氯乙烯（聚氯乙烯絕緣或聚氯乙烯護套）

B－平型（扁形）

S－雙絞型。

A－鍍錫或鍍銀

F－耐高溫

P－編織屏蔽

P2－銅帶屏蔽　

P22－鋼帶鎧裝

Y—預制型

ZR—阻燃型

NH—耐火型

WDZ—無鹵低煙阻燃型

WDN—無鹵低煙耐火型


2：通用各種字母代表的含義：

A:(聚)胺(脂),安(裝),鋁塑料護套(Alpeth)

B:扁,半,編(織),泵,布,(聚)苯(乙烯),


3、電纜常識：電纜通常分為電力電纜和控制電纜兩種。

電纜通用符號表示的含義：

〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安

〔2〕用途


K－控制電纜

P－信號電纜

DJ－計算機電纜

〔3〕絕緣層


V－聚氯乙烯

Y－聚乙烯

YJ－交聯聚乙烯

〔4〕導體。T－銅芯缺省表示，L－鋁芯。

〔5〕內護層(護套)


V－聚氯乙烯

Y－聚乙烯

Q－鉛包

L－鋁包

H－橡膠

HF－非燃性橡膠

LW－皺紋鋁套

F－氯丁膠

N－丁晴橡皮護套

八、電線電纜術語和名詞



按GB/T2900.10-1984，電線電纜定義為：用以傳輸電能、信息和實現電磁能轉換的線材產品。為便于選用及提高產品的適用性，我國的電線電纜產品按其用途可分為下列五大類。

1）裸電線：指僅有導體，而無絕緣層的產品，其中包括銅、鋁等各種金屬和攬復合金屬圓單線、各種結構的架空輸電線用的絞線、軟接線、型線和型材。

2）繞組線：以繞組的形式在磁場中切割磁力線感應產生電流，或通以電流產生磁場所用的電線，故又稱為電磁線，包括具有各種特性的漆包線、繞包線、無機絕緣線等。

3）電力電纜：在電力系統的主干線路中用以傳輸和分配大功率電能的電纜產品，包括1~330kV及以上的各種電壓等級、各種絕緣的電力電纜。

4）通信電纜和通信光纜：通信電纜是傳輸電話、電報、電視、廣播、數據和其他電信息的電纜；通信光纜是以光導纖維（光纖）作為光波傳輸介質，進行信息傳輸；射頻電纜是適用于無線電通信、廣播和有關電子設備中傳輸射頻信號的電纜。

5）電氣裝備用電線電纜：從電力系統的配電點把電能直接傳送到各種用電設備、器具的電源連接線路用電線電纜。這類產品使用面最廣，品種最多，而且大多要結合所用裝備的特性和使用環境條件來確定產品的結構、性能。

電線電纜——用以傳輸電能、信息和實現電磁能轉換的線材產品。

絕緣電纜——由下列部分組成的集合體：一根或多根絕緣線芯，它們各自的包覆層（如果具有時），總保護層（如果具有時），外保護層（如果具有時），電纜也可以有附加的沒有絕緣的導體。

軟電纜——使用時要求柔軟，并在結構和材料上能滿足這一（柔軟性）要求的電纜。

軟線——由多根數小截面的導體組成的軟電纜。

單芯電纜——只有一根絕緣線芯的電纜。

多芯電纜——有一根以上絕緣線芯電纜

扁（多芯）電纜——多根絕緣線芯組平行排列成扁平狀的多芯電纜。

電纜附件——在電纜線路中與電纜配套使用的附屬裝置的總稱。

裸電線——沒有絕緣層的電線。

單線—— 單根的導線。

絞線—— 由多根圓線或型線呈螺旋形絞合成的導體。

繞組線——亦稱為電磁線，用于電機、電器和電工儀器繞組以實現電磁能轉換的電線。

漆包線——具有漆膜絕緣（層）的電線，主要用作繞組線。

電力電纜——輸配電用的電纜。

不滴流電纜——在最高連續工作溫度下浸漬劑不流淌的整體浸漬紙絕緣電纜。

分相鉛套電纜——每根絕緣線芯分別擠包鉛或鉛合金（護）套的三芯電纜。

充油電纜——用絕緣油作加壓流體，并能使油在電纜中自由流動的一種自容式壓力型電纜。

架空絕緣電纜——用于架空或戶外懸掛的絕緣電纜。

通信電纜——傳輸電氣信息用的電纜，包括市內通信電纜、長途通信電纜、局用電纜和數據通信電纜。

層絞式電纜——許多線組按同心層排列成電纜芯的電纜。

單位式電纜——許多線組以束絞或同心絞合組成單元，再將許多單元絞合成電纜芯的電纜。

對稱電纜——由對稱線對組成的電纜。

同軸電纜——由同軸對組成的通信電纜。

射頻電纜——用作無線電臺發射和接收天線的饋電線或各種射頻通信及測試設備連接線的電纜。

電話軟線——用作電話設備連接的軟電線。

導體（導線）——電纜中具有傳導電流特定功能的元件。

實心導體（導線）——由一根圓線或型線制成的導體（導線）。

單一導體——不包覆其它金屬層的單線或多根金屬線的導體。

金屬鍍層導體——每根單線都鍍覆以不同金屬或合金薄層的導體。

鍍錫導體——鍍覆錫層的導體。

金屬包覆導體——由一種金屬作為內部分和用冶金加工法（熔接）包覆另一種金屬作為外層的導線組成的導體。

同心式絞合圓導體——多根單線以螺旋形絞合，成為一層或多層同心層的絞合導體，通常相鄰層絞向相反。

束合導體——由多根單線，按同一方向，同一節距以螺旋形束合而成的導體。

復絞導體——由幾個線組螺旋絞合成一層或多層導體，導體中每一組可為同心絞或束合。

扇形導體——截面形狀近似扇形的型導體。

軟導體——適用于軟電纜由直徑足夠小的圓線組成的絞合導體。

緊壓導體——通過機械緊壓或拉伸，或適當選擇單線的形狀和配置，以減小絞合間隙的絞合導體。

同心導體——包覆在一根或幾根絕緣線芯外的導體。

絕緣層——電纜中具有耐受電壓特定功能的絕緣材料。

導體絕緣——導體或?qū)w屏蔽層上的絕緣。

擠包絕緣——通常由一層熱塑性或熱固性材料擠包成的絕緣。

繞包絕緣——用絕緣帶螺旋繞包成同心層的絕緣。

浸漬紙絕緣——用浸漬絕緣紙組成的繞包絕緣。

橡皮絕緣——由橡皮或橡皮帶組成的密實層絕緣。

塑料絕緣——由塑料制成的密實層的或帶包的絕緣。

漆包絕緣——由漆包線漆在導體上所形成的連續密實絕緣膜。

屏蔽層——將電磁場限制在電纜內或電纜元件內，并保護電纜免受外電場、磁場影響的屏蔽層。包覆在電纜外的屏蔽層通常是接地的。

導體屏蔽——覆蓋在導體上的非金屬或金屬材料的電屏蔽層。

絕緣屏蔽——包覆在絕緣層上金屬或非金屬材料的電屏蔽層。

絕緣線芯——導體及其絕緣層和屏蔽層（如具有時）的組合體。

主線芯——電線電纜中承擔主要功能的絕緣線芯。

輔助線芯——電線電纜中承擔輔助功能的絕緣線芯。

對稱線對——由結構相同對稱于縱向軸線的絕緣線芯所組成的線組。

同軸對——由同心放置的內外導體（中間全部或局部用絕緣支撐）所組成的線對。

填充物——在多芯電纜中用于填充各個絕緣線芯之間間隙的材料。

內襯層——包在多芯電纜纜芯（可包括填充物）外面放在保護層下的非金屬層。

隔離層——用以防止電纜的不同組成部分間（如導體和絕緣或絕緣和護層間）相互有害影響的隔離薄層。

護套——金屬或非金屬材料均勻連續的管狀包層，通常是擠制成的。

金屬護套——由金屬制成的護套。

皺紋金屬套——具有一定波紋形狀的金屬護套。

非金屬護套——由高分子材料制成的護套。

組合護套——采用金屬和塑料復合制成的護套。

外護套——包在金屬套外面的作為電纜最外層護套的非金屬套。

鎧裝層——通常用以防止外界機械影響由金屬帶、線、絲制成的電纜的覆蓋層。

外被層——在電纜外面的一層或幾層非擠出的覆蓋層。

編織層——由金屬或非金屬材料編織而成的覆蓋層。

百分?jǐn)?shù)電導率——在20℃時國際標準軟的標準電阻率（IACS）與同溫度下材料的電阻率之比，用百分?jǐn)?shù)表示，可用重量或體積計算。

載流量——在允許工作溫度下電纜導體中所傳導的長期滿載電流。

導體截面——組成導體的各個單線垂直于導體軸線的橫截面之和。

絞距——電纜某元件以螺旋形旋轉一周時沿軸向的長度。

節徑比——絞合元件的絞距與其螺旋直徑之比。

絞向——電纜的絞合元件相對以電纜軸向的旋轉方向。

絞合常數——絞合前元件的長度與絞合后制件的長度之比。

填充系數——組成導體的單線截面總和與導體輪廓截面之比。

編織覆蓋率（編織密度）——編織材料覆蓋表面積與編織層總表面積之百分比。

拉線——通過模具將金屬桿材或線材拉制成一定截面和形狀的線材的過程。

退火——對冷加工后的金屬線材連續或不連續的進行熱處理，以減小或消除冷加工硬化的過程。

絞合——制造絞合導體的過程。

束合——制造束合導體的過程。

漆包——在金屬線材表面涂覆漆包線漆的過程。

繞包——用帶材繞制同心繞包層的過程。

重疊繞包——帶狀材料繞包時，帶邊與相鄰帶邊相互搭壓的繞包形式。

間隙繞包——帶狀材料繞包時，帶邊與相鄰帶邊不相搭連而留有一定間隙的繞包形式。

對絞——兩根絕緣線芯按一定絞合節距組成線組的過程。

成纜——由若干根絕緣線芯（或包有金屬護套的線芯）或單元線組和其它元件絞合（或加繞包）成電纜芯的過程。

擠塑（橡）——將配制成的塑料或橡膠混合物，；連續均勻擠包在導體或電纜芯上的過程。

交聯——借物理或化學方法，使塑料由線型結構轉變?yōu)榭臻g網狀結構的過程。

縱包——帶材縱向包覆的過程。

編織——用金屬絲或非金屬纖維在導體或絕緣層等元件上編織成有網狀圖形的過程。

壓鉛——用熱壓法在電纜上擠包密封、均勻、連續鉛套的過程。

裝鎧——在電纜上包覆鎧裝層的過程。

九、YJV電纜和VV電纜三點不同

YJV電纜和VV電纜在功能上基本相同，但是他們的區別也是很明顯的，主要有三個：


十、什么是ＢＶＶ線

       bvv電線全稱銅芯聚氯乙烯絕緣聚氯乙烯護套圓型護套線，又稱輕型聚氯乙烯護套電纜，俗稱硬護套線。銅芯（硬）布電線，單芯的是圓的，雙芯的就是扁的。常常用于明裝電線。

       字母B表示布電線，字母V表示塑料中的聚氯乙烯。還有銅芯符號、硬線（常見的單芯導體）符號省略沒有表示。

       BVV與BV線的區別就是BVV比BV就多一層護套。適用于交流電壓450/750V及以下動力裝置、日用電器、儀表及電信設備用的電纜電線。線芯長期允許工作溫度不超過+65度。其標稱截面從0.75-10平方共分0.75；1.0；1.5；2.5；4；6；10；七種規格。

       適用于交流電壓450/750V及以下動力裝置、日用電器、儀表及電信設備用的電纜電線。


十一、購買電線時怎樣鑒別優劣好壞

       國家已明令在新建住宅中應使用銅導線。但同樣是銅導線，也有劣質的銅導線，其銅芯選用再生銅，含有許多雜質，有的劣質銅導線導電性能甚至不如鐵絲，極易引發電氣事故。目前，市場上的電線品種多、規格多、價格亂，消費者挑選時難度很大。單就家庭裝修中常用的2.5平方毫米和4平方毫米兩種銅芯線的價格而言，同樣規格的一盤線，因?yàn)閺S家不同，價格可相差20%至30%。至于質量?jī)?yōu)劣，長度是否達標，消費者更是難以判定。

       據業內人士透露：電線之所以價格差異巨大，是由于生產過程中所用原材料不同造成的。生產電線的主要原材料是電解銅、絕緣材料和護套料。目前原材料市場上電解銅每噸在兩萬元左右，而回收的雜銅每噸只有1.5萬元左右；絕緣材料和護套料的優質產品價格每噸在8000元至8500元，而殘次品的價格每噸只需4000元至5000元，差價更懸殊。另外，長度不足，絕緣體含膠量不夠，也是造成價格差異的重要原因。每盤線長度，優等品是100米，而次品只有90米左右；絕緣體含膠量?jī)?yōu)等品占35% 至40%，而殘次品只有15%。通過對比，消費者不難看出成品電線銷售價格存在差異是材質上存在貓膩所致。
