干貨講堂 | 一級配電箱、二級配電箱和三級配電箱的含義及其作用
發布時間：2024-12-13 09:28:38人氣：
什么是一級配電箱、二級配電箱和三級配電箱？想必大部分電氣人員都非常清楚了。但是如果說到一級配電箱、二級配電箱和三級配電箱的含義及其作用，可能很多電氣人員都是云里霧里，甚至有一些電氣人員是一問三不知的。我們都知道一級配電箱指總配電箱。一般位于配電房。一級箱柜采用下進下出線,前開門，主母線采用銅排連接,接觸良好,內帶計量系統.安全美觀，防雨箱頂適合野外工作。

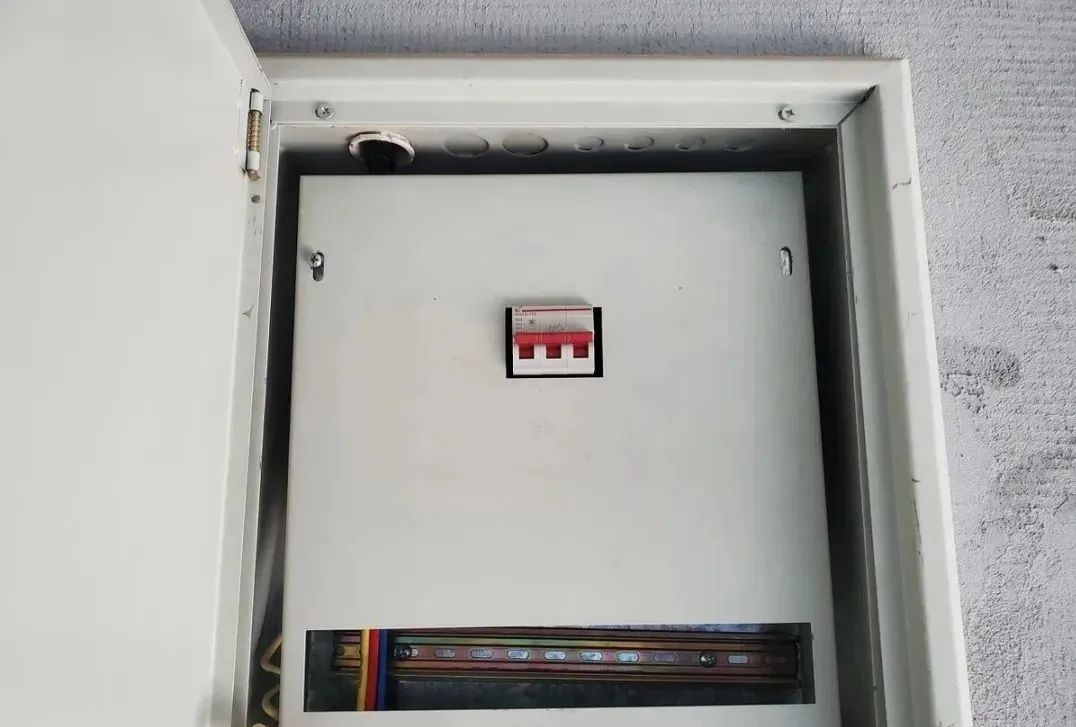

而二級配電箱是指分配電箱，也叫分箱，一般負責一個供電區域。二級箱采用內外門設計，外表噴塑.安全美觀，防雨箱頂適合野外工作。三級配電箱是指開關箱，只能負責一臺設備。那么一級配電箱、二級配電箱和三級配電箱的含義具體是什么？
它們的作用又是什么呢？下面本文簡明扼要地給大家介紹一下，看完文章希望能給廣大電氣人員加深對一級、二級、三級配電箱的了解。
一級、二級、三級配電箱的含義
一級配電箱：可以理解為工地或項目的總配電箱（一般只有1個）；
二級配電箱：各樓層或各棟樓的配電箱（按實際）；
三級配電箱：即各用電器的最后接線箱，可以活動，可以固定，切記漏電保護開關是最后的，（微信公眾號：電氣知識課堂）從漏電保護開關接用電器。（要求一機一漏，不能多接）配電箱的要求可以按工程的用電方案，沒有的話可以去樣板工地看看（例如大項目，一般都很正規）。
一級配電箱、二級配電箱和三級配電的區別

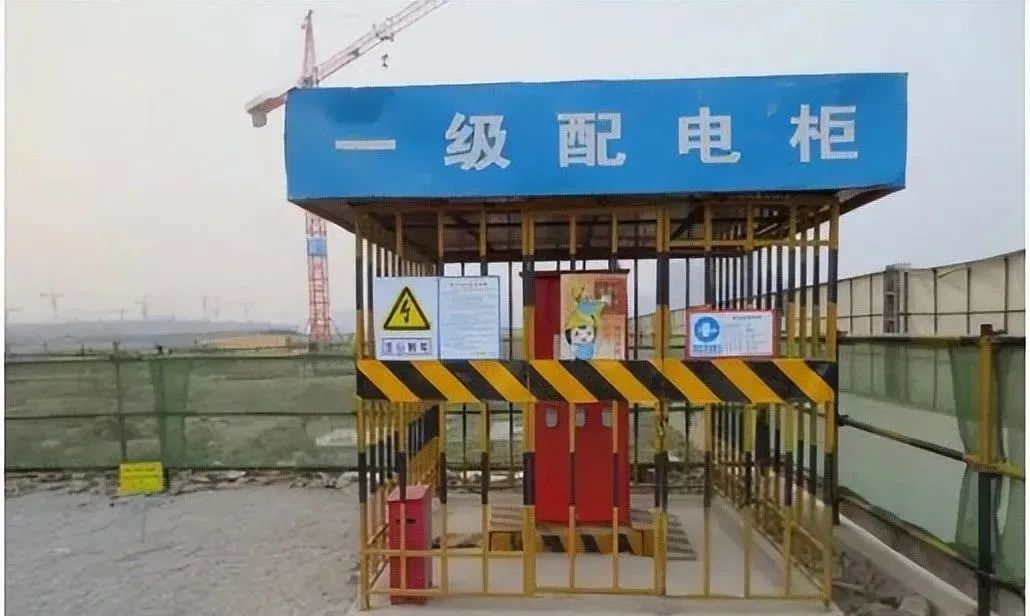

（1）一級配電箱
施工用電配電柜作建筑工地施工用電用，是專門針對工程施工現場情況比較特殊而設計，符合建設部門有關施工用電規范標準。（微信公眾號：電氣知識課堂）全套產品能組成完整施工用電三級保護系統、達到一機一閘一保護的目的,非常適合各類達標工程采用。一級柜采用下進下出線,前開門，主母線采用銅排連接,接觸良好，內帶計量系統.安全美觀，防雨箱頂適合野外工作。
（2）二級配電箱

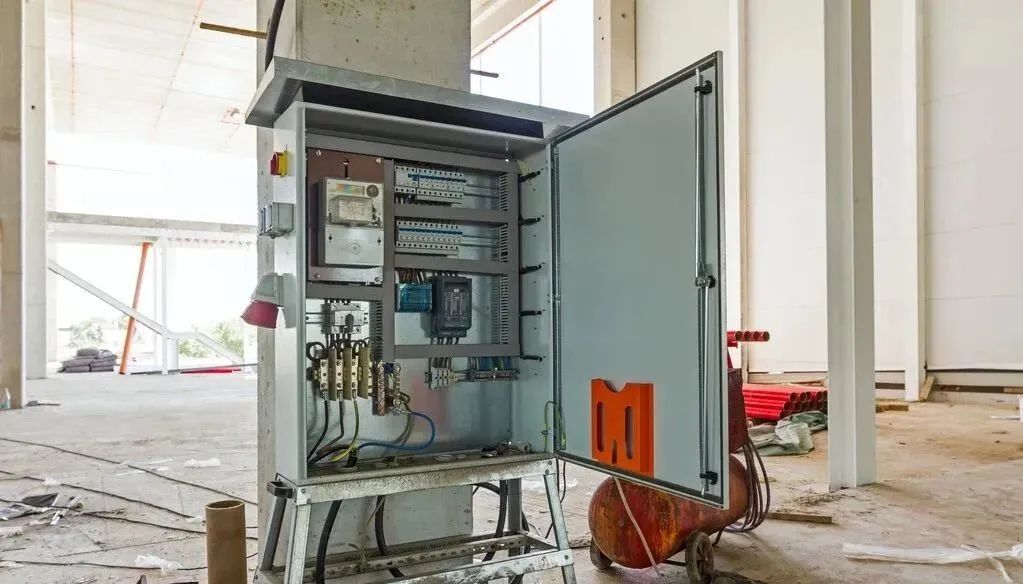

適用建筑工地施工用電，是專門針對工程施工現場情況比較特殊而設計，符合建設部門有關施工用電規范標準。全套產品能組成完整施工用電三級保護系統、（微信公眾號：電氣知識課堂）達到一機一閘一保護的目的。二級箱采用內外門設計，外表噴塑.安全美觀，防雨箱頂適合野外工作。
（3）三級配電
即在總配電箱下設分配電箱，分配電箱下設開關箱，開關箱下設用電設備，形成三級配電。“兩級保護”主要是指采用漏電保護措施，除在末級開關箱內加裝漏電保護器外，還要在上一級分配電箱或總配電箱中加裝一級漏電保護器，總體上形成兩級保護。
“一機、一閘、一漏、一箱、一鎖”的原則，即嚴禁同一個開關電器直接控制二臺及二臺以上用電設備（含插座）。
而二級配電箱是指分配電箱，也叫分箱，一般負責一個供電區域。二級箱采用內外門設計，外表噴塑.安全美觀，防雨箱頂適合野外工作。三級配電箱是指開關箱，只能負責一臺設備。那么一級配電箱、二級配電箱和三級配電箱的含義具體是什么？
它們的作用又是什么呢？下面本文簡明扼要地給大家介紹一下，看完文章希望能給廣大電氣人員加深對一級、二級、三級配電箱的了解。
一級、二級、三級配電箱的含義
配電箱的一級、二、三級箱是啥意思？這是相對而言的問題。我們做個假設：有一個新建的小區引進一條10kV進線，建了一個配電室，從變壓器低壓端出線0.4kV到配電柜（一級配電柜），（微信公眾號：電氣知識課堂）再引出線到每棟樓的配電箱（二級配電箱），再出線到每個單元樓的配電柜（三級配電），最終入戶。

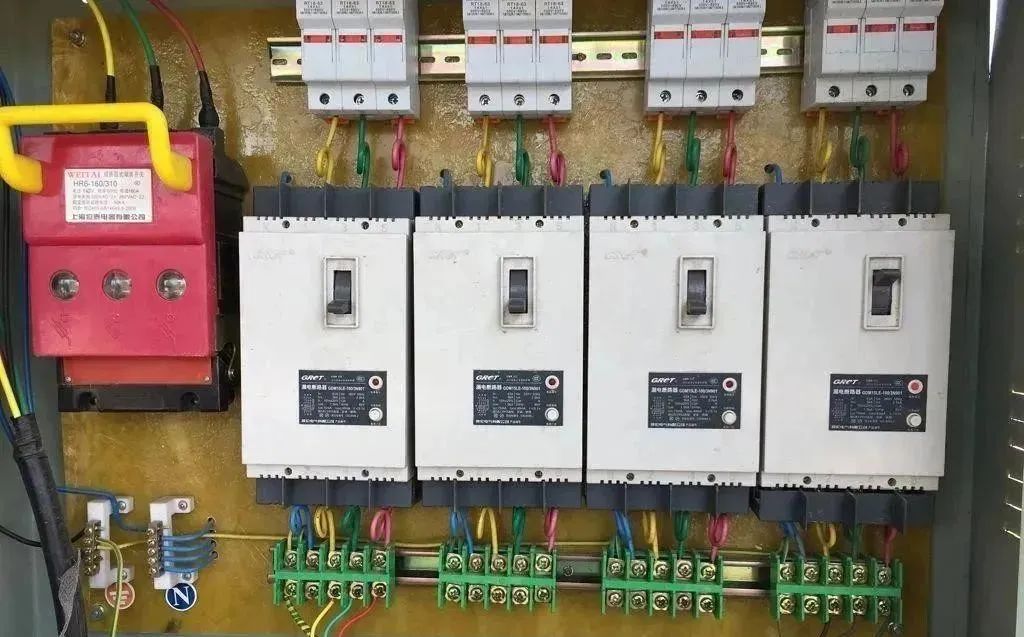

一般一級配電不允許直接帶用電設備，二級配電后面會帶動力設備，因為它是三相電，三級配電就是市電了（220V）。至于里面的設備有一定的差異：一級配電柜里面一般有隔離刀閘、斷路器、漏電保護器等，（微信公眾號：電氣知識課堂）二級里面是一個大的三相斷路器、三級是單相的斷路器。當然這是舉例子，要根據不同的用電負荷來選設備。
一級配電箱：可以理解為工地或項目的總配電箱（一般只有1個）；
二級配電箱：各樓層或各棟樓的配電箱（按實際）；
三級配電箱：即各用電器的最后接線箱，可以活動，可以固定，切記漏電保護開關是最后的，（微信公眾號：電氣知識課堂）從漏電保護開關接用電器。（要求一機一漏，不能多接）配電箱的要求可以按工程的用電方案，沒有的話可以去樣板工地看看（例如大項目，一般都很正規）。
一級配電箱、二級配電箱和三級配電的區別
（1）一級配電箱
施工用電配電柜作建筑工地施工用電用，是專門針對工程施工現場情況比較特殊而設計，符合建設部門有關施工用電規范標準。（微信公眾號：電氣知識課堂）全套產品能組成完整施工用電三級保護系統、達到一機一閘一保護的目的,非常適合各類達標工程采用。一級柜采用下進下出線,前開門，主母線采用銅排連接,接觸良好，內帶計量系統.安全美觀，防雨箱頂適合野外工作。
（2）二級配電箱
適用建筑工地施工用電，是專門針對工程施工現場情況比較特殊而設計，符合建設部門有關施工用電規范標準。全套產品能組成完整施工用電三級保護系統、（微信公眾號：電氣知識課堂）達到一機一閘一保護的目的。二級箱采用內外門設計，外表噴塑.安全美觀，防雨箱頂適合野外工作。
（3）三級配電
即在總配電箱下設分配電箱，分配電箱下設開關箱，開關箱下設用電設備，形成三級配電。“兩級保護”主要是指采用漏電保護措施，除在末級開關箱內加裝漏電保護器外，還要在上一級分配電箱或總配電箱中加裝一級漏電保護器，總體上形成兩級保護。
“一機、一閘、一漏、一箱、一鎖”的原則，即嚴禁同一個開關電器直接控制二臺及二臺以上用電設備（含插座）。
