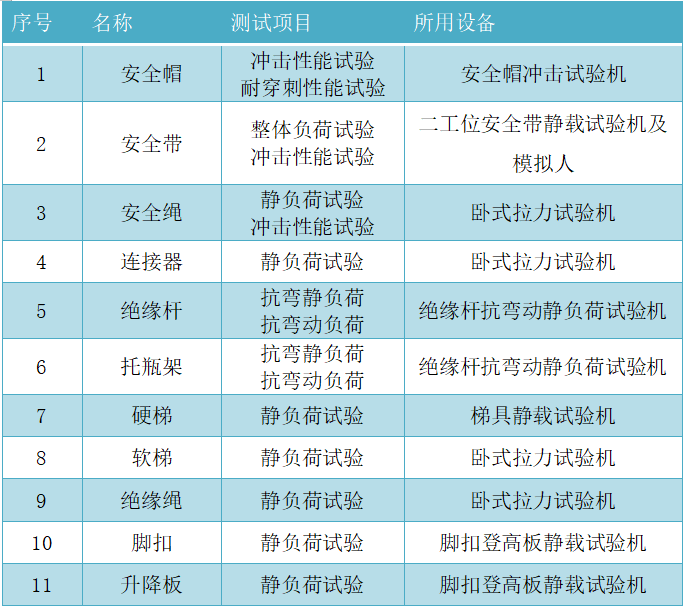

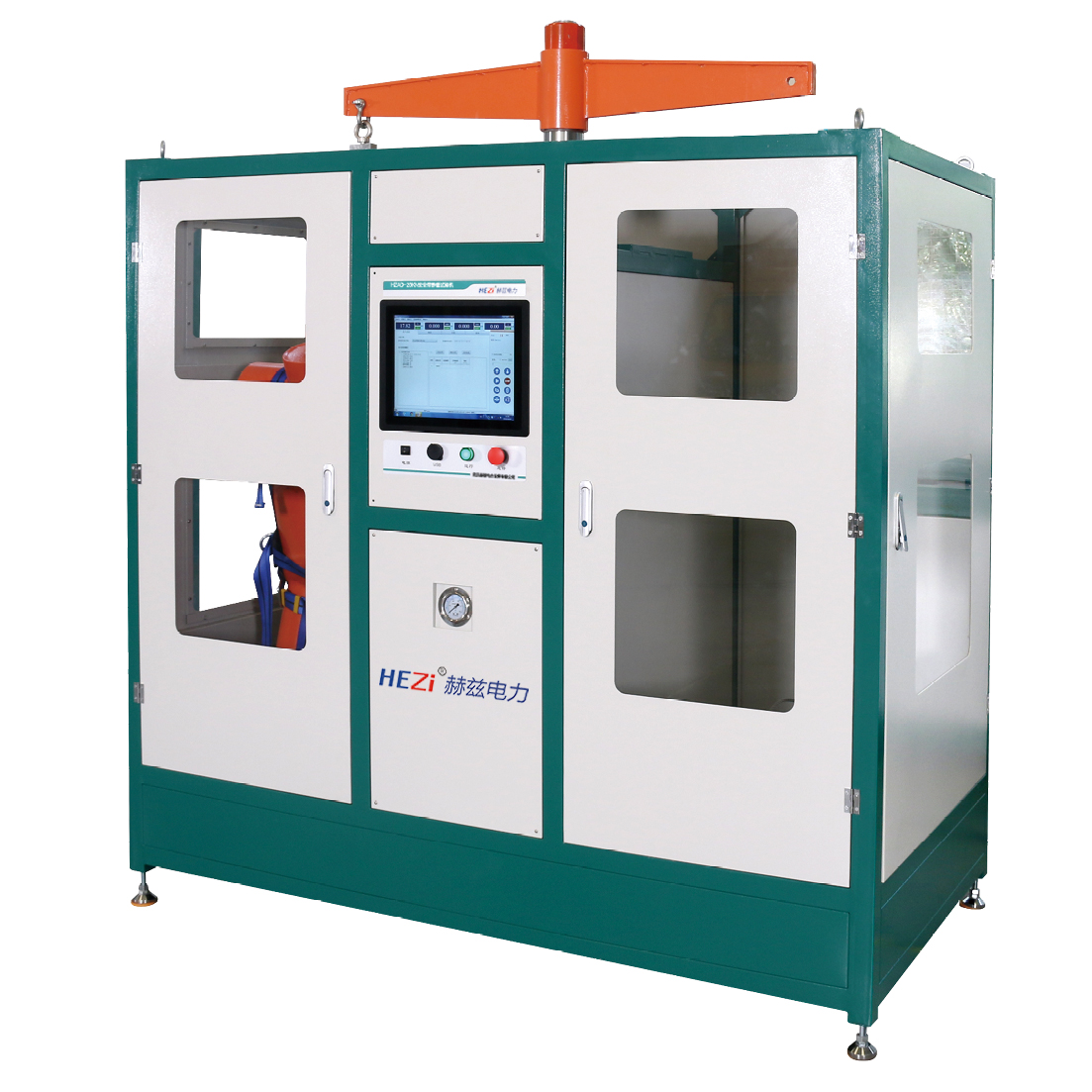

1.用于各種安全帶及安全帶配件的靜載荷試驗。如：防墜安全帶、安全繩、圍桿安全帶、區域限制安全帶等。
2.試驗機采用一體化設計，控制主機為嵌入式結構，方便操作，同時取消控制臺節省試驗室空間。
3.試驗機采用計算機控制、電液伺服控制系統加載，加載平穩準確，操作靈活，控制精準穩定，功耗低、噪音低，效率高。
4.主機采用15英吋彩色液晶顯示，觸控屏具有友好人機界面，參數隨意設定、試驗過程曲線動畫顯示，便于對試驗狀態及時掌握。
5.試驗機為分二工位：1：防墜安全帶試驗工位、2：圍桿（區域限制）安全帶試驗工位。
6.試驗機四周采用全密閉結構，裝有安全防護玻璃，能可靠的保護試驗人員的安全。
7.全功能數字控制系統，具有負荷閉環控制功能，試驗軟件功能強大，界面清清晰，布局合理，操作簡單。
8.設備具備試品掃碼功能，及試驗人員登錄功能。
9.試驗機具有網絡接口，通過接口連接至云平臺，納入試驗管理系統，隨時與云平臺進行數據通訊。
10.配套HZ26MR-30標準模擬人進行防墜安全帶測試。



1、試驗力： 20kN
2、力分辨率：±500000碼
3、力示值準確度：±1%
4、位移行程：1200mm
5、位移速度：0~500mm/min
6、電源：AC220V、800W
7、主機尺寸：1900×1000×2100（mm）
8、主機重量：650kg

1、符合安全帶標準GB/T 6096-2009附錄A的尺寸要求。
2、用于各類高處作業器具的靜載試驗。如：安全帶、防墜器、安全繩、緩沖包等產品。
3、外表面采用高強度鋼板制作而成，內部嵌入鋼架，整體結實可靠。

1、重量：30kg±5kg (其它重量可定制)
2、材質：表面鋼板。
3、外觀尺寸：100×485×250（mm）

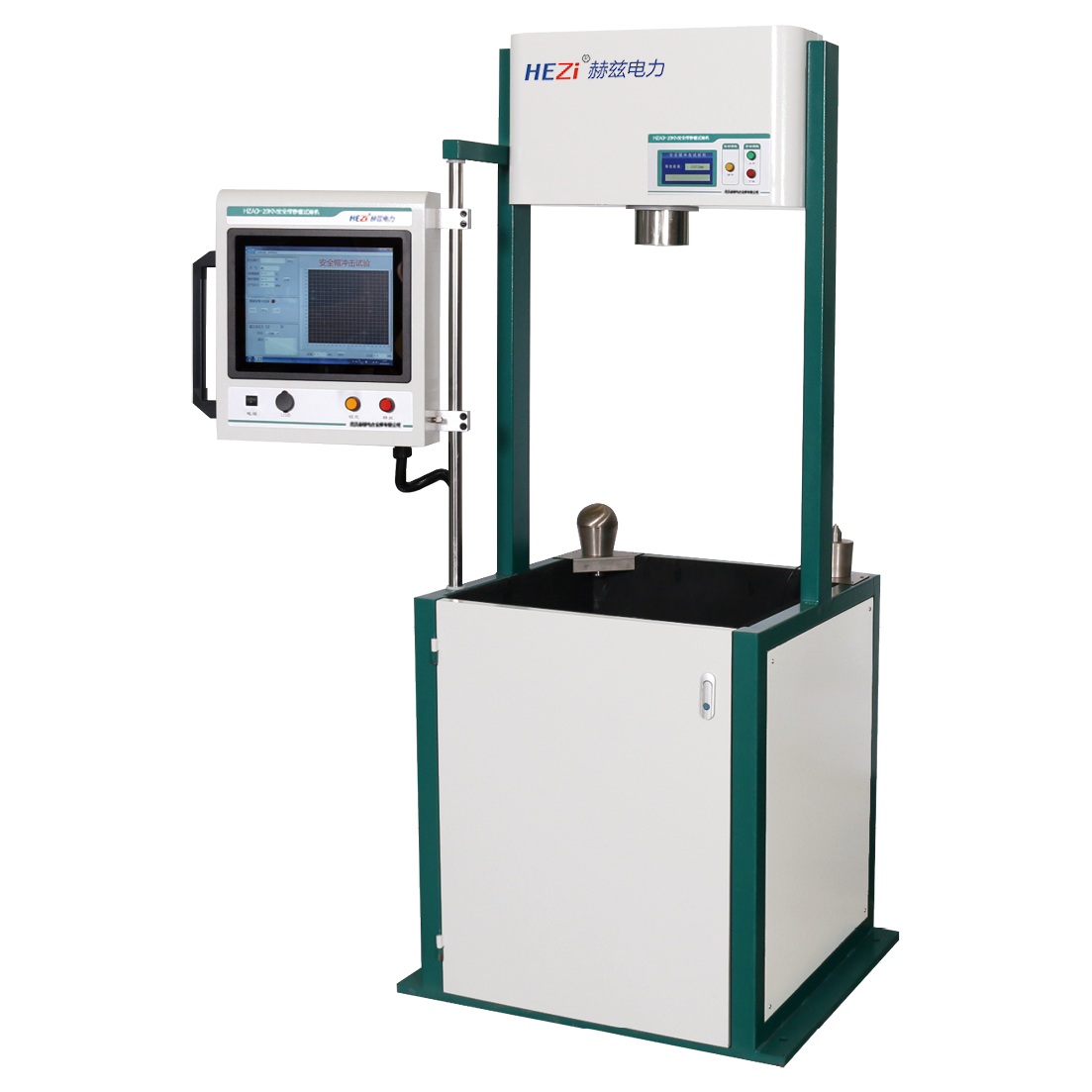

1、試驗機主要用于安全帽沖擊試驗、安全帽穿刺試驗。
2、試驗機采用一體化設計，控制操作箱為懸臂結構，方便操作，同時取消控制臺節省試驗室空間。
3、試驗系統采用計算機控制，軟件可實時采集曲線并顯示最大沖擊力和加速度。
4、符合GB/T 2812要求，試驗操作簡單，360度安全防護，位移數字顯示。
5、自動激光高度定位，可以設定高度自動調節沖擊距離。
6、沖擊力測量采用IEPE動態力傳感器，與電荷型相比，精度更高，線性更好，更加穩定可靠。
7、試驗機為整體鋼質基座，配備1#、2#標準鋁質頭模。
8、設備具有掃碼功能，讀取試品編號，具有試驗人員登錄功能。
9、配備網絡接口，通過接口連接至云平臺，納入試驗管理系統，隨時與云平臺進行數據通訊 。并可通過手機掃碼查詢數據。

1、沖擊力測量：0~20000N
2、沖擊力測量精度：1.0~5.0(級)
3、沖擊力測量頻率：100kHz
4、沖擊力分辨率：1N
5、激光高度調節范圍：1000~1100mm(相對頭模)
6、電源：AC220V
7、重量：200kg
8、外觀尺寸：730×730×1945（mm）

1、本試驗機適用于各種硬梯靜載試驗及軟梯頭的靜載試驗。
2、試驗系統采用伺服電機控制和鋼絲繩加載方式進行測試，具有加載準確、控制穩定可靠等優點。
3、主機操作臺采用15英吋彩色液晶顯示，觸摸屏控制具有友好人機界面，參數隨意設定、試驗過程曲線動畫顯示，便于對試驗狀態及時掌握。
4、試驗機結構一體化設計，操作臺固定于設備本體側翼，并可相對本體可任意旋轉。
5、梯具支撐架可以電動調節高度，適合1.5-5米梯具測試。
6、試驗機具有防護隔欄，保證試驗人員的安全。
7、設備具有掃碼功能，讀取試品編號，具有試驗人員登錄功能。
8、試驗機具有網絡接口，通過接口連接至云平臺，納入試驗管理系統，隨時與云平臺進行數據通訊。

1、試驗力：5000N
2、試驗速率：0~300mm/min
3、有效加載行程：0.5m
4、力示值準確度：±1%
5、梯子高度：1.5~5m
6、電源：AC220V
7、功率：800W
8、重量：200kg
9、外形尺寸：1100×2600×2650（mm）

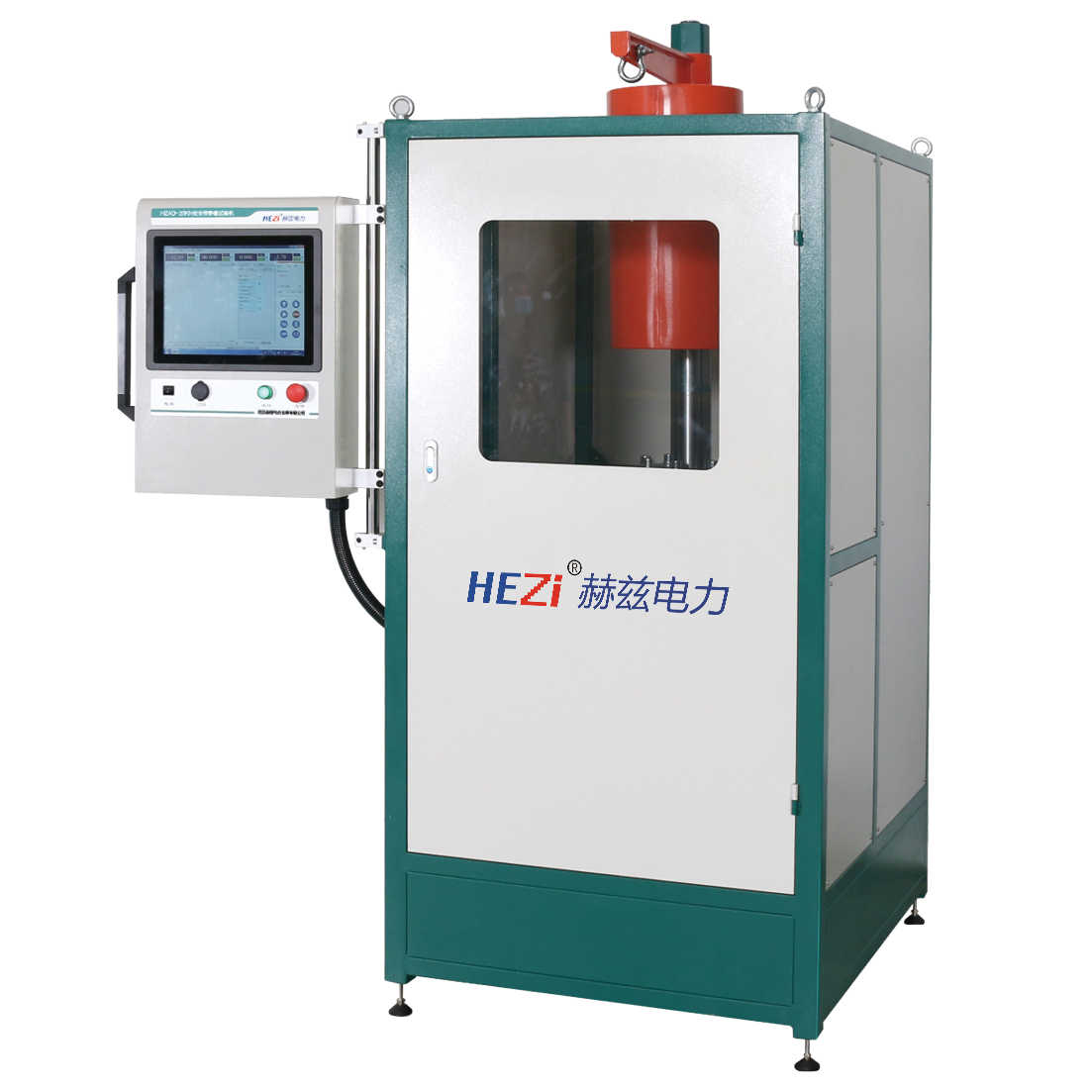

1、試驗機適用于安全防護器材腳扣及登高板的靜載荷試驗。
2、試驗機采用計算機控制、電液伺服控制系統加載，加載平穩準確，操作靈活，控制精準穩定，功耗低、噪音低，效率高。
3、試驗機采用一體化設計，控制操作箱為懸臂結構，方便操作，同時取消控制臺節省試驗室空間。
4、主機采用15英吋彩色液晶顯示，觸控屏具有友好人機界面，參數隨意設定、試驗過程曲線動畫顯示，便于對試驗狀態及時掌握。
5、試驗機四周采用全密閉結構，裝有安全防護玻璃，能可靠的保護試驗人員的安全。
6、設備具有掃碼功能，讀取試品編號，具有試驗人員登錄功能。
7、試驗機具有網絡接口，通過接口連接至云平臺，納入試驗管理系統，隨時與云平臺進行數據通訊。并可通過手機掃碼查詢數據。

1、測試精度：符合靜荷拉力試驗機1級標準
2、試驗力：5kN
3、力分辨率：±500000碼
4、力示值準確度：±1%
5、有效加載行程：600mm
6、試驗速率：0~500mm/min
7、電源：AC220V,800W
8、外形尺寸：1500×1100×1960（mm）
9、主機重量：470kg

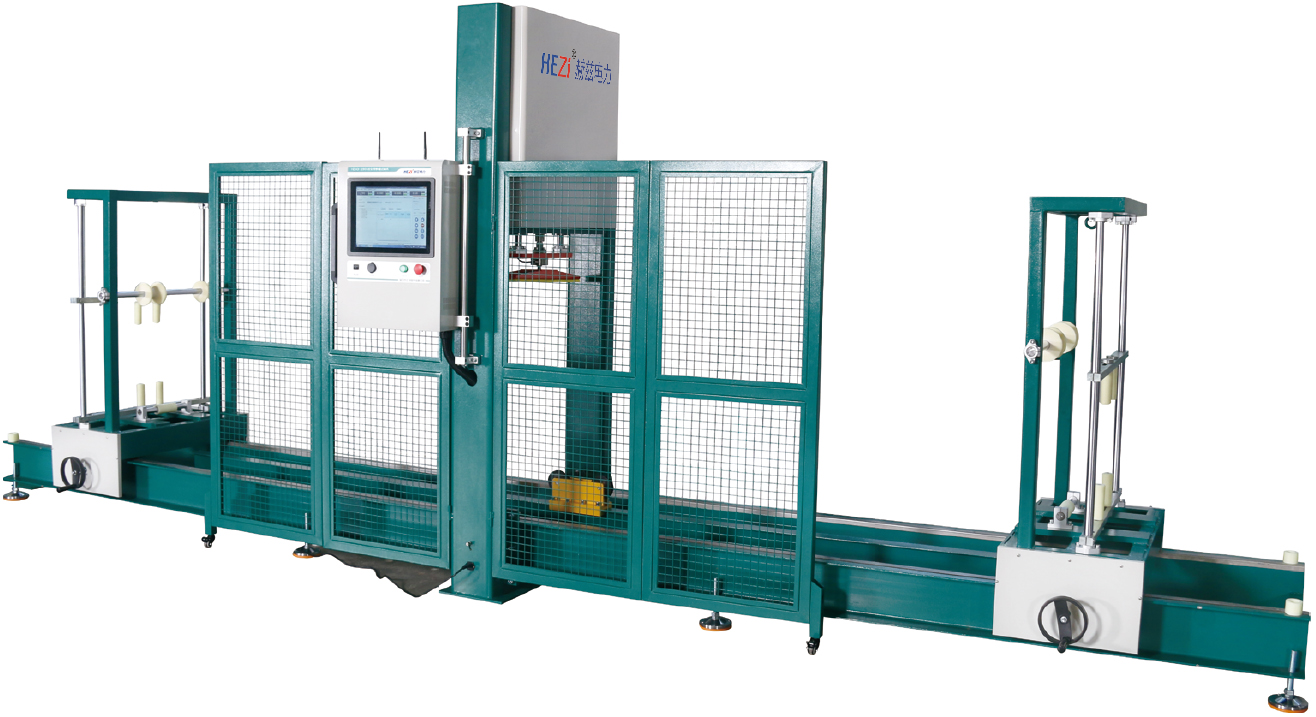

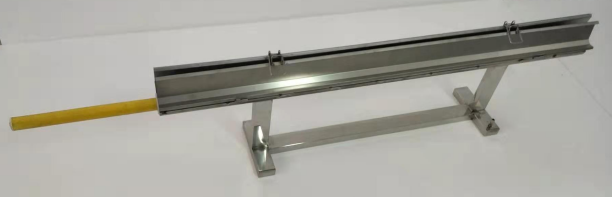

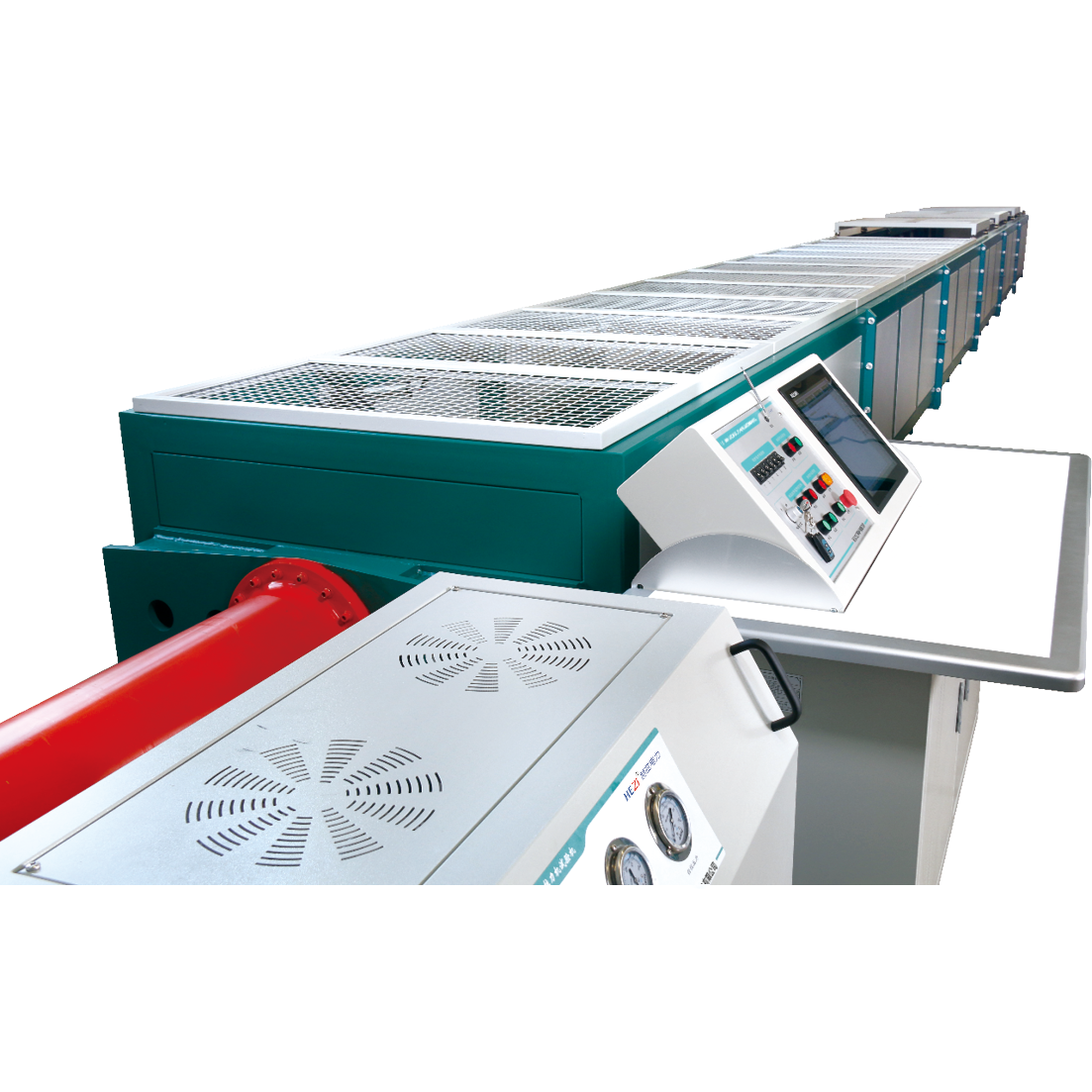

1、設備主要應用于絕緣桿、托瓶架、絕緣管材料、管型復合材料、梯具等多種材料及產品的動態和靜態彎曲試驗。
2、試驗機采用一體化設計，控制操作箱為懸臂結構，方便操作，同時取消控制臺節省試驗室空間。
3、試驗系統采用計算機控制，軟件可實時顯示測試曲線。
4、試驗方案可編程，具有多階段、多功能、多方式控制方式。
5、位移量自動控制測量系統，可自動測量材料及產品彎曲擾度。
6、可調試驗架，根據不同產品實現試驗長度500-5500mm調節，梯具可以平放也可以側立放置進行測試。
7、試驗機配備1~4點拉力均衡裝置，可以進行110kV以上托瓶架的測試。
8、試品夾具采用尼龍材料制成，不會對試品造成損傷。
9、試驗機具有防護隔欄，保證試驗人員的安全。
10、設備具有掃碼功能，讀取試品編號，具有試驗人員登錄功能。
11、試驗機具有網絡接口，通過接口連接至云平臺，納入試驗管理系統，隨時與云平臺進行數據通訊 。

1、試驗力：10kN
2、示值準確度：1.0 %
3、橫梁移動范圍：0 ~ 500（mm）
4、位移速度：0 ~ 500 （mm/min）
5、二端可調距離：500~5500（mm）
6、試驗寬度：580mm
7、負荷點數： 1 ~ 4
8、電源：AC220V、 800W
9、外觀尺寸：6000×1000×2300 （mm）
10、主機重量：1050kg

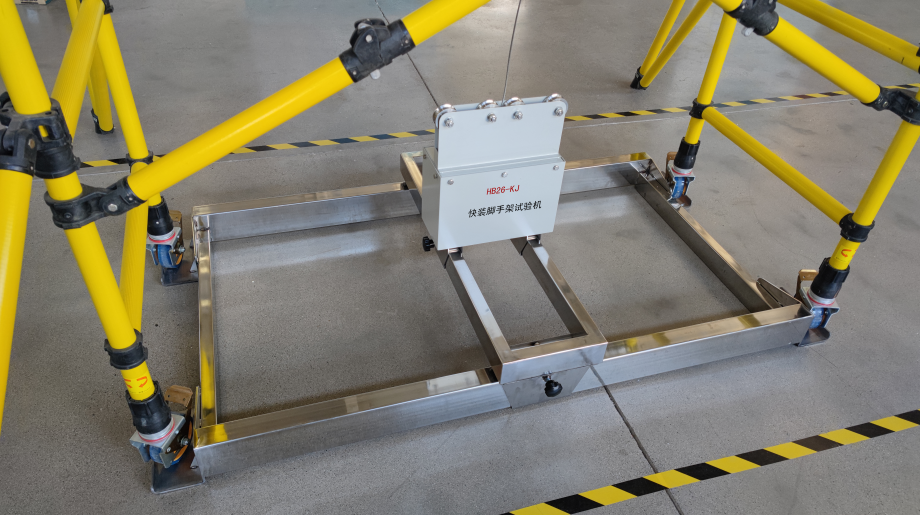

1、試驗機適用于快裝腳手架及檢修平臺的靜載荷試驗。
2、試驗機采用微型拉力試驗機產生靜拉力，替代沙袋對快裝腳手架及檢修平臺進行靜載荷試驗，測試方便、省力、安全，避免裝載沙袋帶來的安全隱患。
3、試驗機采用計算機控制、伺服控制系統，鋼絲繩加載，加載平穩準確，操作靈活，控制精準穩定，功耗低、噪音低，效率高。
4、試驗機采用滑臺結構設計，可以對腳手架任意部位進行測試。
5、主機采用15英吋彩色液晶顯示，觸控屏具有友好人機界面，參數隨意設定、試驗過程曲線動畫顯示，便于對試驗狀態及時掌握。
6、設備具有掃碼功能，讀取試品編號，具有試驗人員登錄功能。
7、試驗機具有無線網絡接口，通過接口連接至云平臺，納入試驗管理系統，隨時與云平臺進行數據通訊。并可通過手機掃碼查詢數據。
8、需要配置室外8*5米混凝土硬化場地，并安裝水泥桿。

1、測試精度：1.0級
2、試驗力：5kN
3、力分辨率：±500000碼
4、加載行程：600mm
6、試驗速率：0~500mm/min
7、電源：AC220V,500W
8、主機外形尺寸：420×320×230（mm）

1、檢修平臺專用試驗架
2、檢修平臺用錐形模擬桿

一）概述
       高空墜落沖擊力試驗系統適用于登高防護器具的墜落和沖擊試驗，主要應用于安全帶、安全繩、緩沖器、安全扣、防墜器、連接扣、安全網等多種工器具的沖擊試驗。



 試驗系統主要有以下設備組成：

1、HZCP墜落沖擊試驗平臺
2、HZCK沖擊力試驗系統控制臺
3、HZCS-200墜落試驗提鎖機
4、HZCF-100無線遙控釋放器
5、HZMR-100橡膠標準模擬人
6、HZCT-100無線激光測距鐵砣
7、HZCC-20無線沖擊力采集端
8、HZCQ標準重球
9、HZCW安全網試驗支架

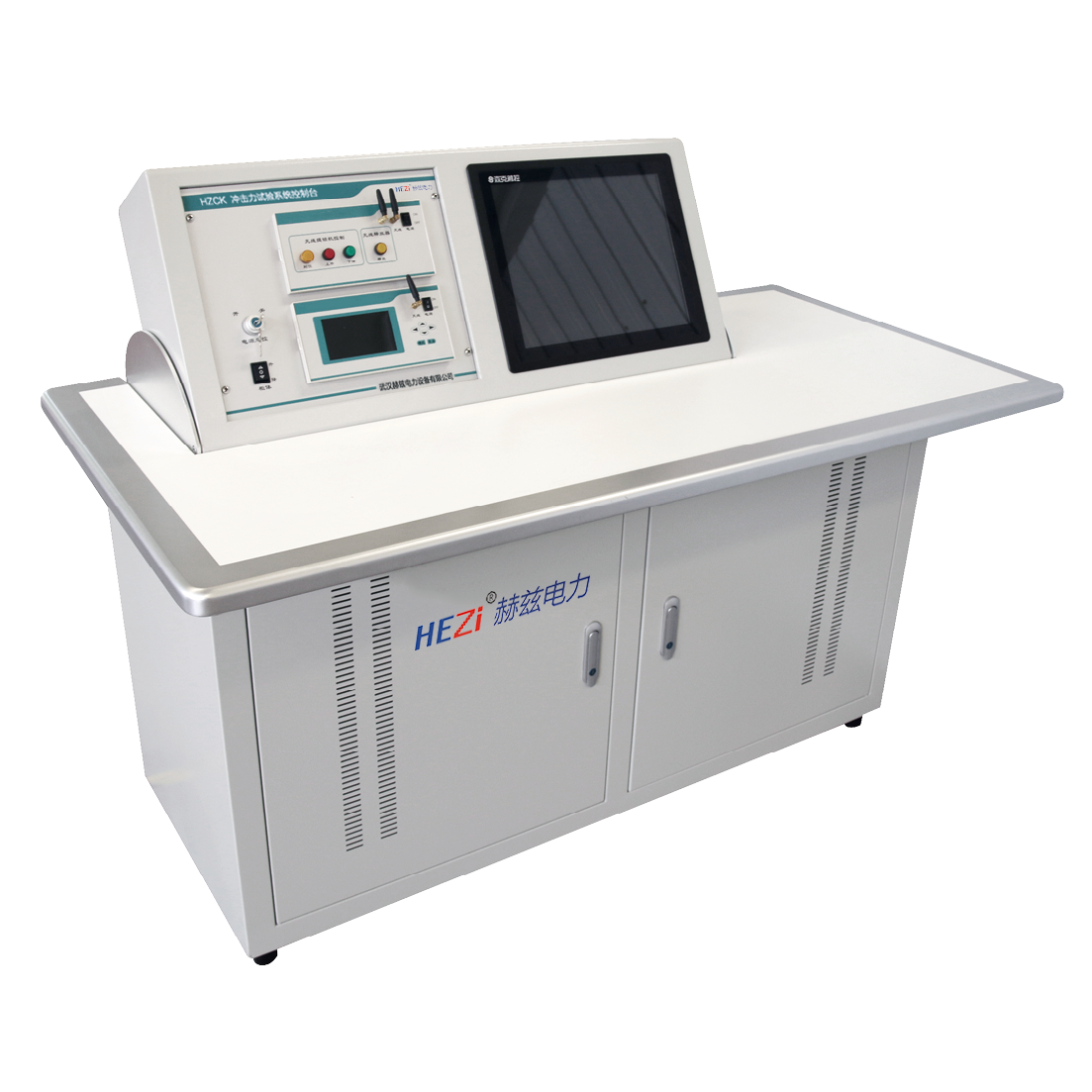

1.HZCK  沖擊力試驗系統控制臺
功能特點：

1、沖擊力試驗系統控制臺配備工控計算機系統，集成配置了試驗系統的所有控制測試單元，可以完成墜落沖擊試驗的全部控制及測試工作。
2、試驗臺集成安裝了HZCT-100無線激光測距鐵砣控制儀，可以實時顯示鐵砣對地面的距離。
3、試驗可以對HZCS-200墜落試驗提鎖機及HZCF-100無線控制釋放器進行控制。
4、可以接收HZCC-20無線沖擊力采集端發來的測數據信號，將沖擊力測試數據進行顯示、保存、分析，同時出具測試報告。
5、試驗臺具有控制部分可調視角功能，適用于不同環境條件下進行測試。

主要技術參數：

1、工作電源：AC220, 300W
2、試驗臺外形尺寸：1500×800×1250（mm）
3、試驗臺重量： 70kg

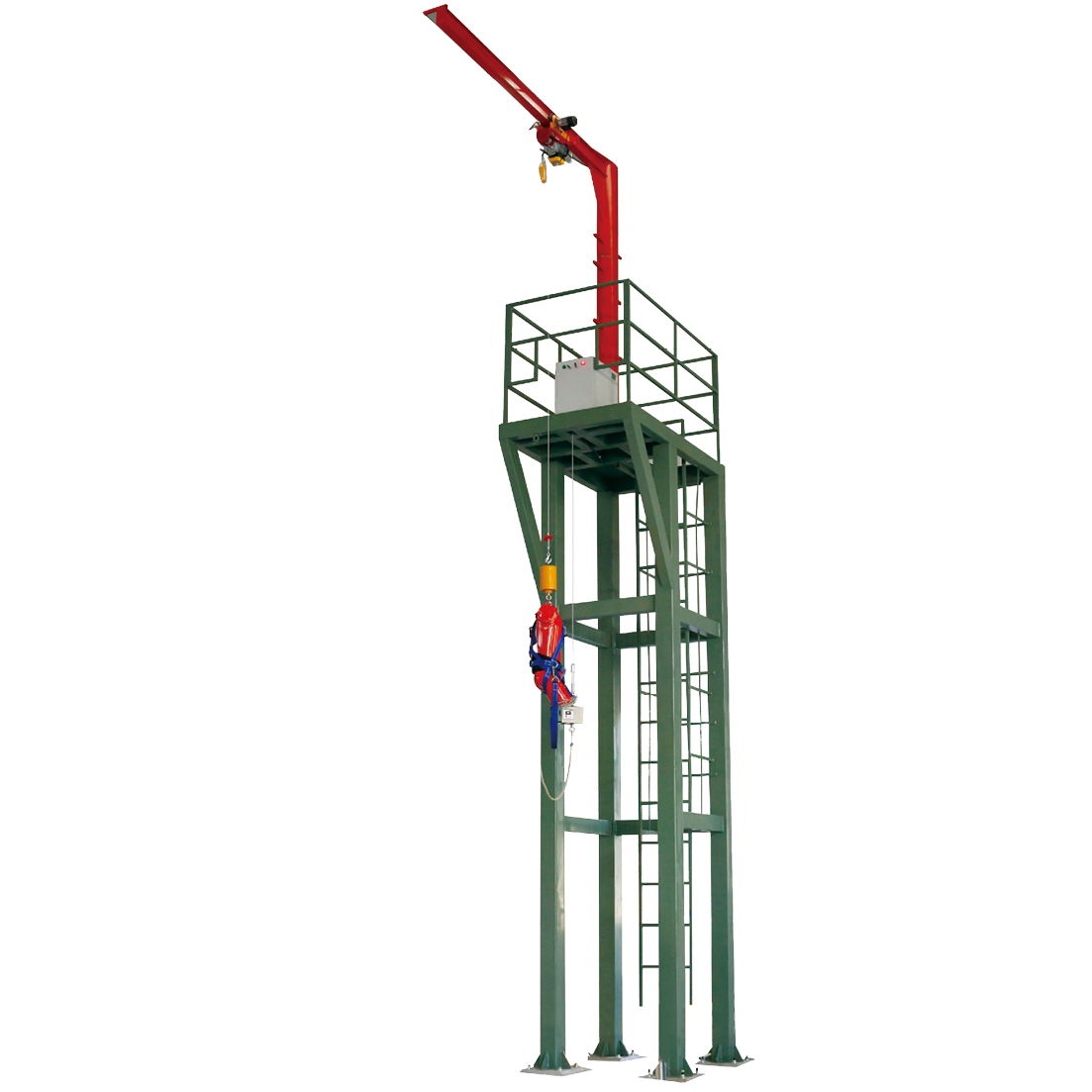

2.HZCP墜落試驗平臺
功能特點：

1、墜落試驗平臺由鋼結構整體焊接而成、結構牢固，試驗平臺由四根立柱支撐，形成剛體結構。
2、平臺上安裝了懸臂吊車，用于提升試品或無線激光測距鐵砣。
3、試驗平臺內部安裝了具有安全護欄的爬梯，平臺周圍安裝有護欄保證試驗人員的安全。
4、試驗平臺頂部安裝有無線遙控提鎖機，用于將無線測力傳感器提升并固定，避免試驗人員爬高操作。

主要技術參數

1、試驗平臺高度：6米
2、懸臂吊高度：3米
3、懸臂吊載重：200kg
4、工作電源：220V，1000W
5、外形尺寸：1600×2200×8850（mm）
6、重量：1500kg


1、高空墜落用提鎖機主要作用是將固定式的墜落掛點改為活動式的墜落掛點。掛點的剛度符合國內各種墜落試驗的要求。
2、利用高空墜落用提鎖機，試驗人員可以方便的在地面操作掛點與樣品的連接，無需試驗人員登高操作。具有使用簡單、減少試驗人員的勞動強度、安全可靠的優點。
3、可用于安全帶（及附件）沖擊試驗、防墜器沖擊試驗、速差器沖擊試驗、安全網沖擊試驗等沖擊墜落試驗。
4、采用單片機CPU核心控制、高品質的工業無線遙控裝置，工作穩定可靠。
5、使用LED燈高亮指示鎖止和解鎖狀態,同時在控制儀上可顯示鎖止狀態。
6、升降控制具有試驗臺和遙控器雙重控制，具有防止誤操作的互鎖功能。

1、提升載荷：100kg (可定制)
2、鎖止最大沖擊載荷：10000kg
3、無線控制距離：≥50m
4、工作電壓：AC220V
5、額定功率：＜1kW
6、外形尺寸：530×400×650（mm）
7、重量：50kg
8、控制方式：按鈕及遙控器

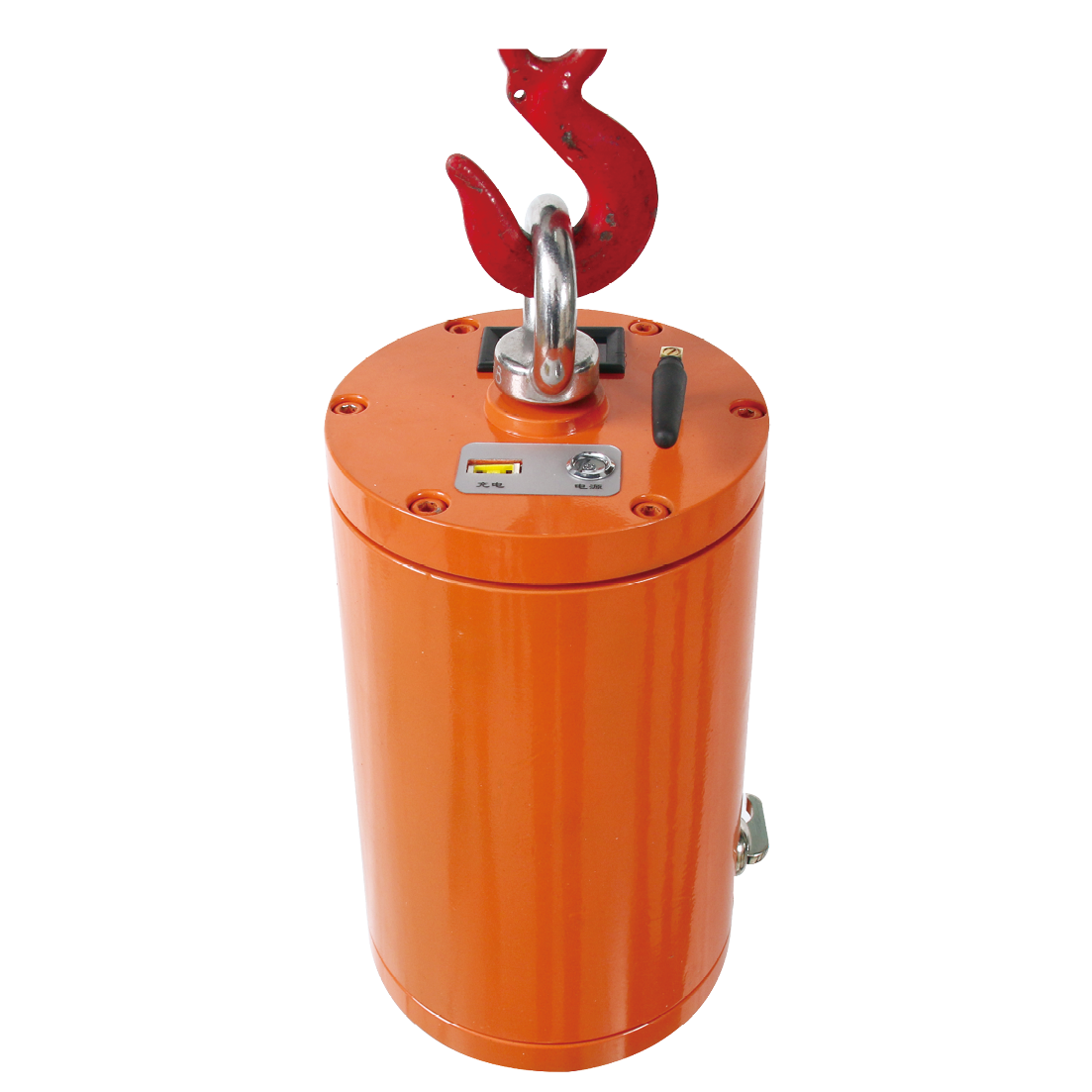

1、無線釋放器是主要用于安全帶沖擊試驗、防墜器沖擊試驗、速差器沖擊試驗、安全網沖擊試驗等釋放重物的設備。
2、無線釋放器采用無線控制技術，能遠程控制將懸掛著的重物從任意高度釋放，具有使用簡單、安全可靠的優點。
3、釋放器采用電磁脫扣專利技術，同時具有電氣和機械雙重防墜保護功能防止誤動作。
4、設備采用鋰電池供電具有電量顯示、結構緊湊、體積小、操作簡單。

1、額定釋放載荷：100kg
2、無線控制距離：≥50m
3、重量：6.5kg
4、外觀尺寸：Φ160×370（mm）
5、電池容量： 5200 mAh
6、充電電源：AC220V

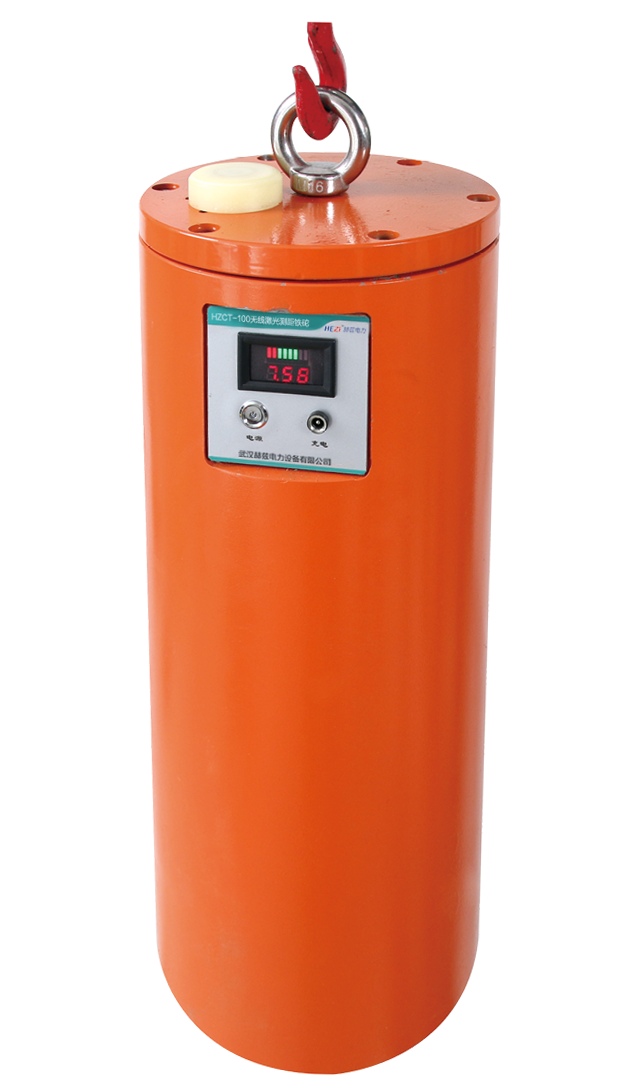

1、無線激光測距鐵砣可以自動、快速、精準的測量重塊與地面的距離。
2、用于各類高處作業器具的沖擊墜落試驗的距離測量。如：安全繩、安全扣、防墜器、腳手架、絕緣檢修平臺等。
3、無線激光測距鐵砣控制儀可以記錄不同狀態下對地距離，自動計算位移。
4、消除試驗過程中在鐵砣下方測量距離的安全隱患。
5、提高了測量距離的效率和精度。
6、符合安全帶標準GB/T 6096-2009對光學測量距離的要求。

1、鐵砣重量：100kg±1kg (可定制)
2、測距量程：0~30m
3、無線控制距離：50m
4、工作電壓：DC12V
5、外觀尺寸：Φ200×520（mm）
6、測量精度：±2mm
7、測量頻率：1~10Hz
8、分辨率：1mm
9、電池容量： 5200 mAh
10、充電電源：AC220V

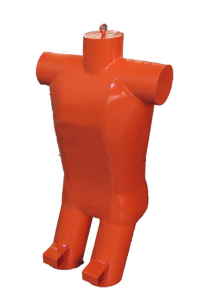

6.HZMR-100橡膠標準模擬人
用途和特點：

1、符合安全帶標準GB/T 6096-2009附錄A的要求。
2、用于各類高處作業器具的沖擊墜落試驗。如：安全帶、防墜器、安全繩、緩沖包等產品。
3、外表面采用進口硅膠制作而成，內部嵌入鋼架，整體結實可靠。

1、重量：100kg±1kg (其它重量可定制)
2、材質：表面全橡膠
3、外觀尺寸：100×485×250(mm)

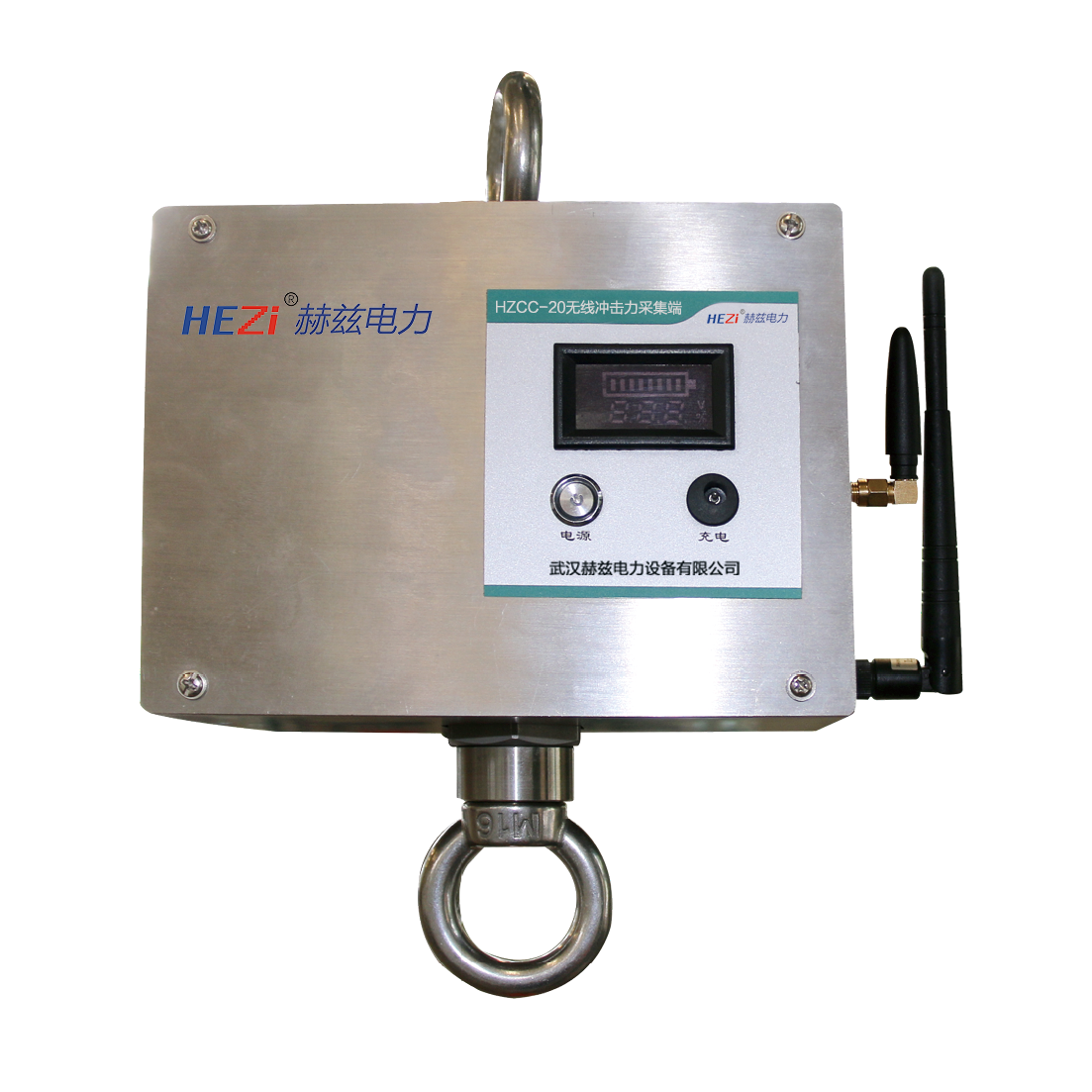

1、用于各類高處作業器具的動態沖擊力測量。如：安全帶、安全帽、防墜器以及其它登高器具等。
2、采用高品質的高速數據采集卡。
3、無線WIFI傳輸，使用方便靈活，數據傳輸穩定可靠。
4、采用IEPE動態力傳感器，與電荷型相比，精度更高，線性更好，更加穩定可靠。
5、軟件可實時采集曲線并顯示最大沖擊力。具有數據保存和曲線分析功能。

1、沖擊力測量：1N~10kN（具體由傳感器）
2、采集分辨率：24位
3、工作電壓：DC12.6V
4、測量精度：1.0級
5、測量頻率：100kHz
6、力分辨率：1N
7、尺寸：230×120×285（mm）

技術參數：

1、適用于安全網的耐沖擊試驗。
2、主體結構采用鐵質材料加工而成。
3、表面光滑、剛性足、耐沖擊性能優秀。
4、整體尺寸：Φ500±10（mm）
5、整體重量：100±1（kg）

1、適用于安全網的耐沖擊試驗。
2、主體結構是采用鋼管桿牢固焊接而成的剛性框架。
3、試驗架水平試驗框的長與寬調節方便快捷，便于安裝安全網。
4、對于耐貫穿試驗框架，是一與水平面傾斜 30°的剛性框架。
5、整體尺寸：7000×3800×1800（mm）
6、整體重量：400kg

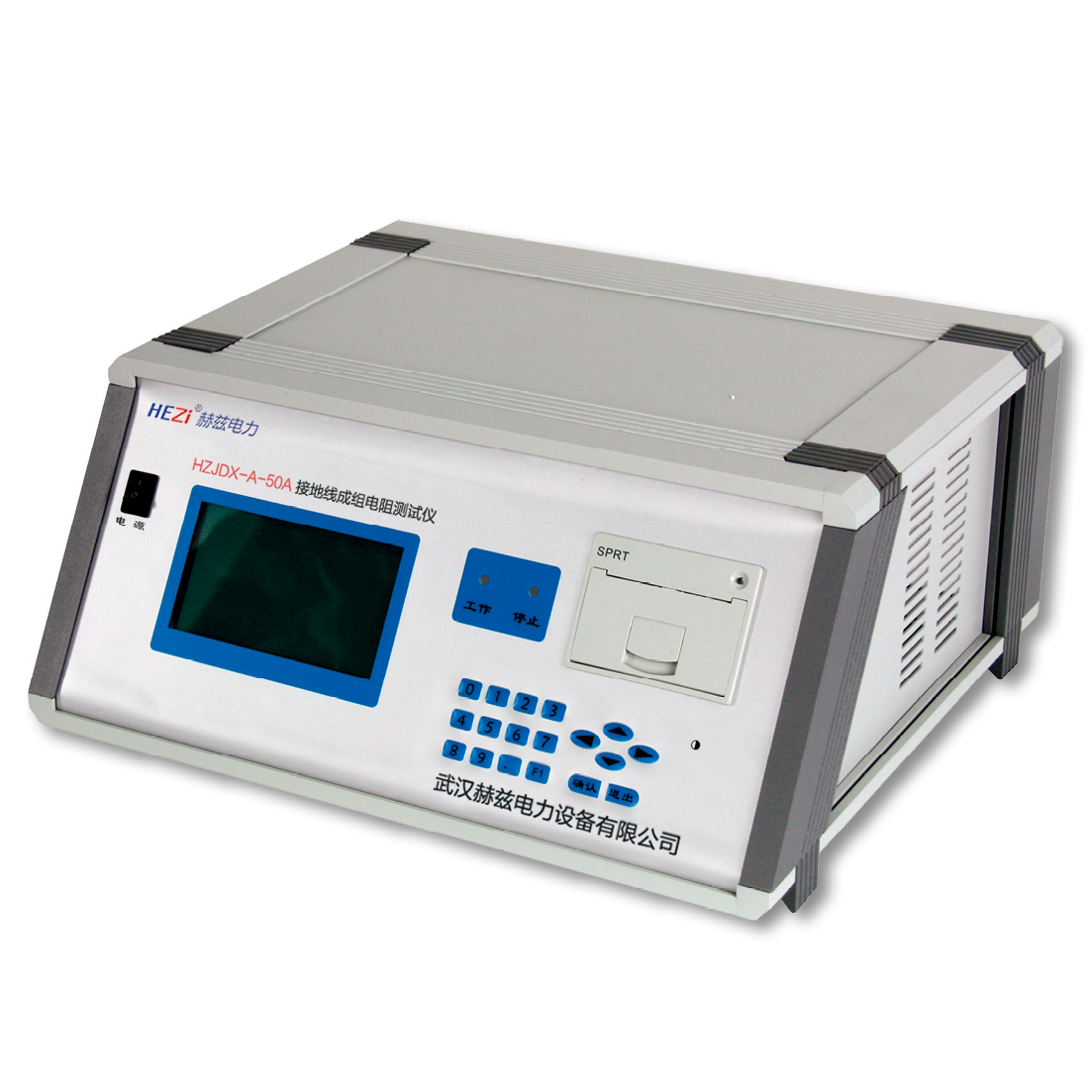

1、本儀器是用于個人保安線及攜帶型短路接地線電阻的專用測試設備，儀器具有5把測試鉗，一鍵自動測量10組數據，完成測試。
2、儀器由高速單片機控制，全漢字顯示，自動化程度高，操作簡便。
3、儀器采用大液晶顯示，一屏顯示所有數據。
4、儀器采用全新電源技術，輸出電流穩定，輸出電壓高，測量速度快，量程范圍寬。
5、可以輸入接地線長度及截面，自動計算電阻率并判斷是否合格。
6、輸入導體溫度，自動進行溫度折算。
7、儀器自帶時鐘，萬年歷，可保存 20 組測試數據，方便客戶隨時查詢。
8、儀器自帶熱敏打印機，可將測試數據實時打印。
9、臺式機具有掃碼功能，讀取試品編號，同時具有試驗人員登錄功能。
10、臺式機具有網絡接口，通過接口連接至云平臺，納入試驗管理系統，隨時與云平臺進行數據通訊 。

輸出電流：30A、50A
輸出電壓：≥DC10V
分辨率：最小 0.1μΩ
量  程：300uΩ-300mΩ（30A 檔）
            200uΩ-200mΩ（50A 檔）
準確度：0.5%±3 個字
外形尺寸：270×225×155（mm）
測試線：
測試鉗額定電流：100A
測試電流線截面： 6 mm²
測試電壓線截面： 1.6 mm²
測試線長度： 2 m
測試線： 5條

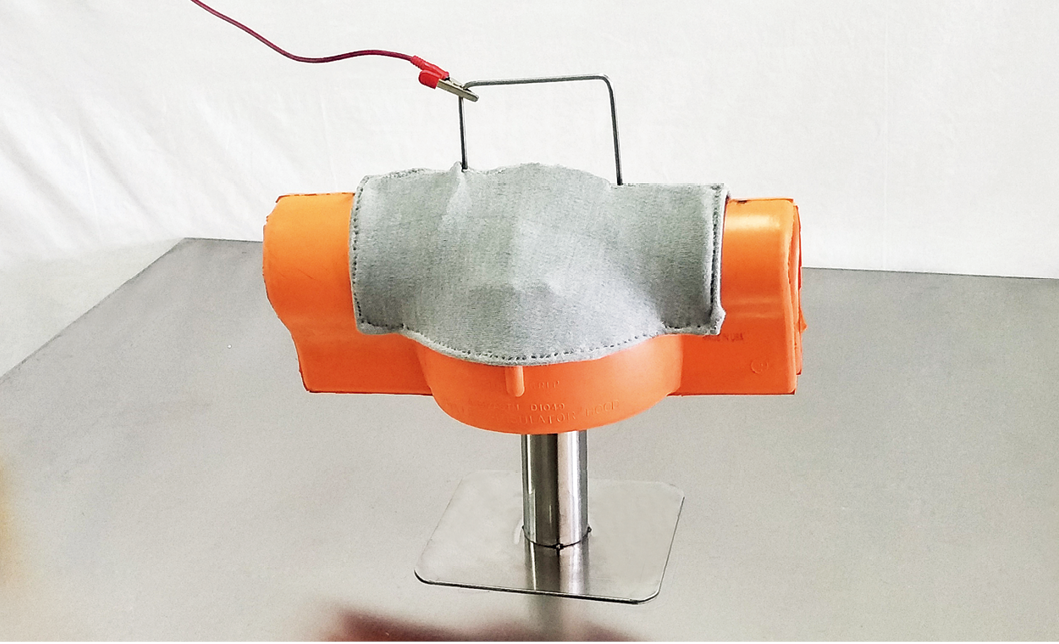

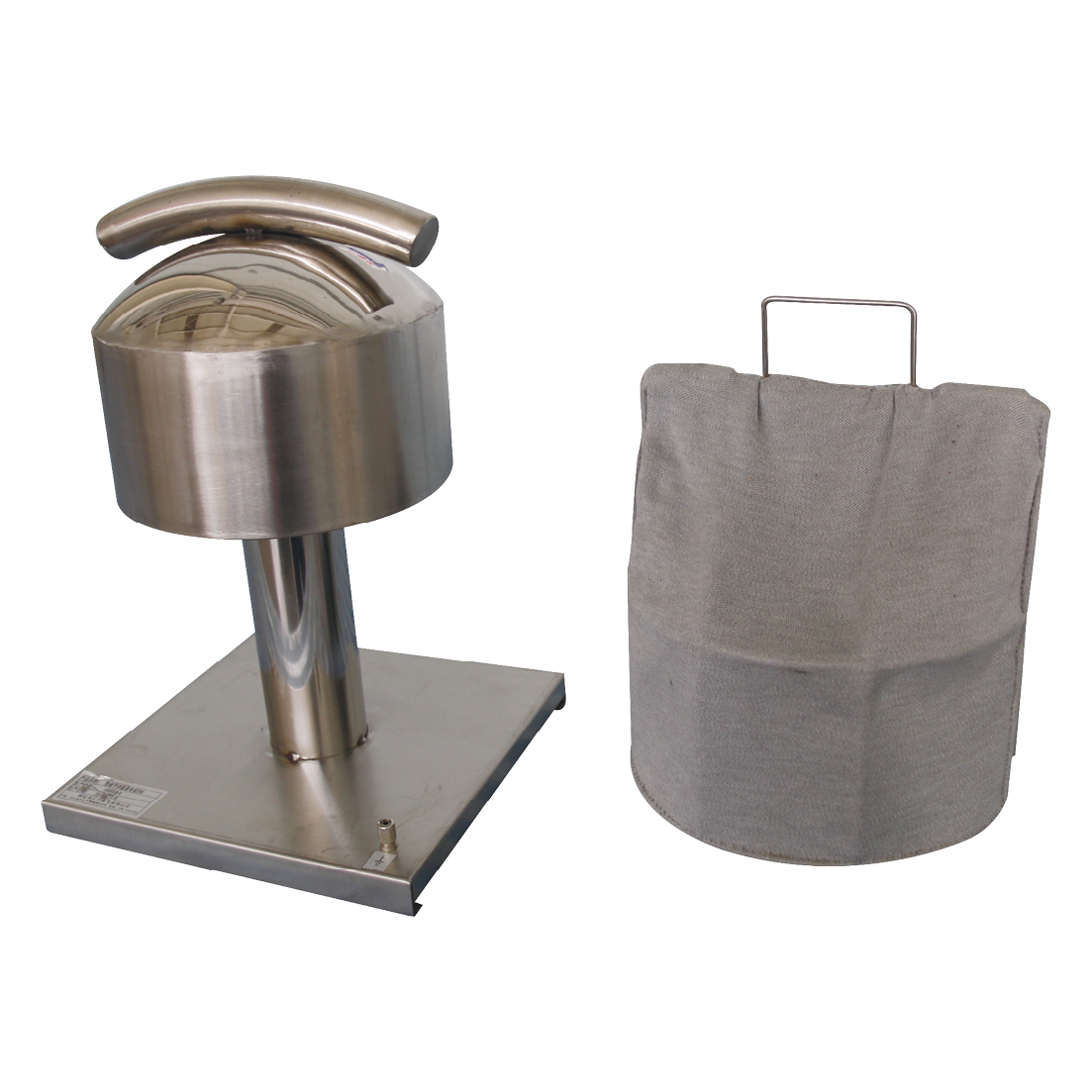

1、本裝置是對屏蔽服進行屏蔽效率測試的專業測試設備，廣泛用于電力系統、生產廠家、科研單位等。
2、本裝置根據國家標準GB/T 6568-2008《帶電作業用屏蔽服裝》要求設計，將測試電源、測量系統集成一體化的自動化、智能化的專業測試儀器。
3、試驗主機輸出程控正弦波交流試驗電源，自動測量激勵及響應電壓，自動計算屏蔽服效率。
4、采用大屏幕彩色液晶菜單化人機界面，表格化數據管理，漢字提示易于操作。
5、儀器設有實時時鐘，隨時記錄測試時間。
6、可保存20條屏蔽服屏蔽效率記錄可隨時查閱試驗數據。
7、采用高速熱敏打印機，可現場打印測試結果。
8、儀器具有掃碼功能，讀取試品編號，同時具有試驗人員登錄功能。
9、儀器具有網絡接口，通過接口連接至云平臺，納入試驗管理系統，隨時與云平臺進行數據通訊 。

1、施加電壓范圍：100~600V（有效值）誤差＜±0.5%
2、響應電壓范圍：15mV~20V（有效值）誤差＜±1%
3、響應輸入阻抗：10MΩ
4、測試電極：滿足GB/T 6568-2008《帶電作業用屏蔽服裝》要求
5、儀器工作電源： AC 187 V~242 V    50Hz±1Hz
6、外形尺寸：270×225×155（mm）

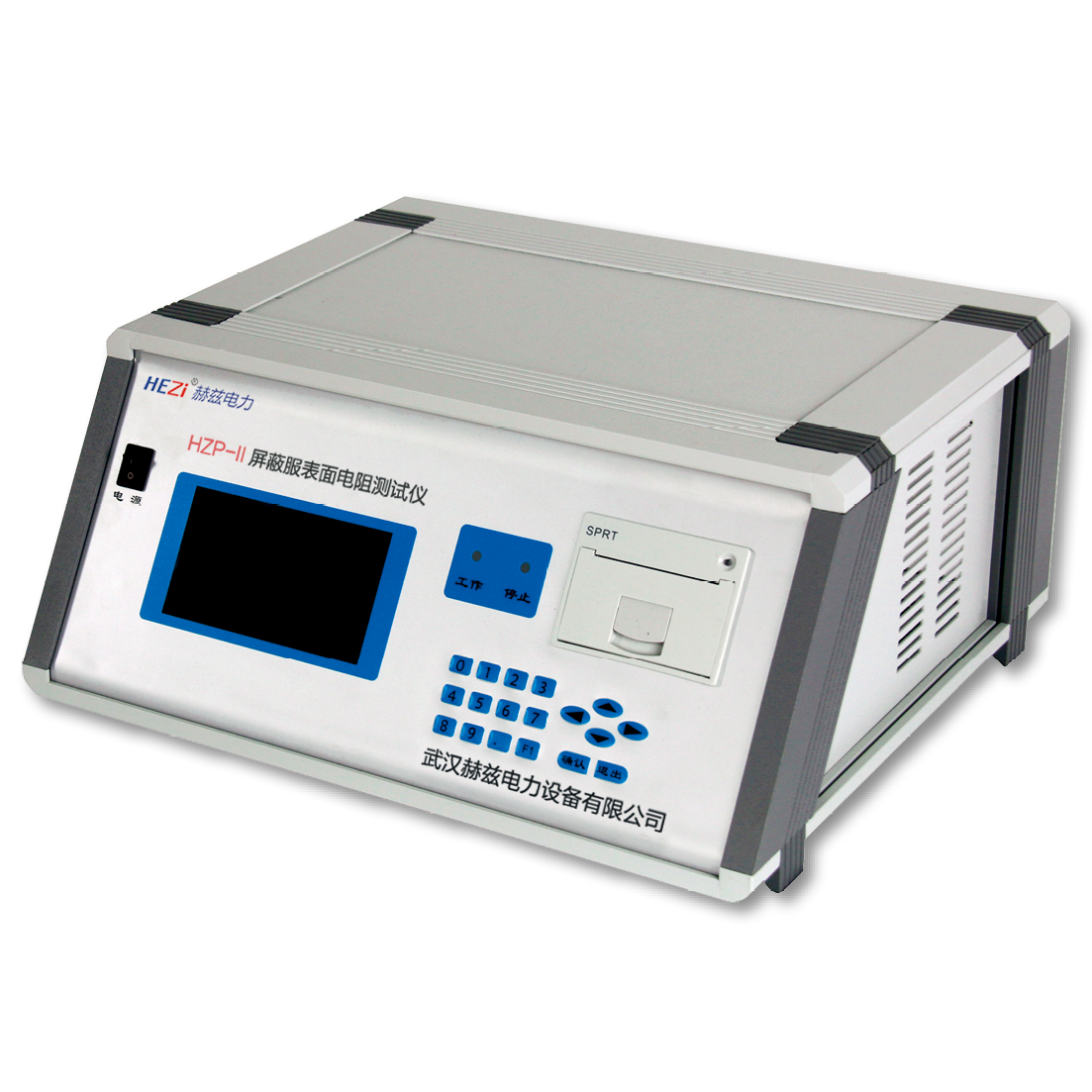

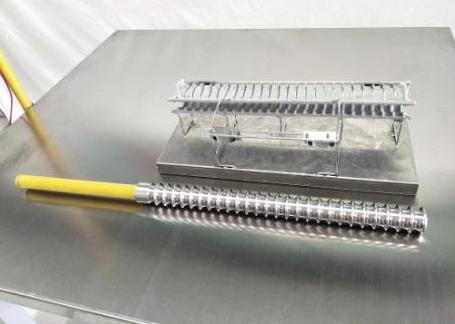

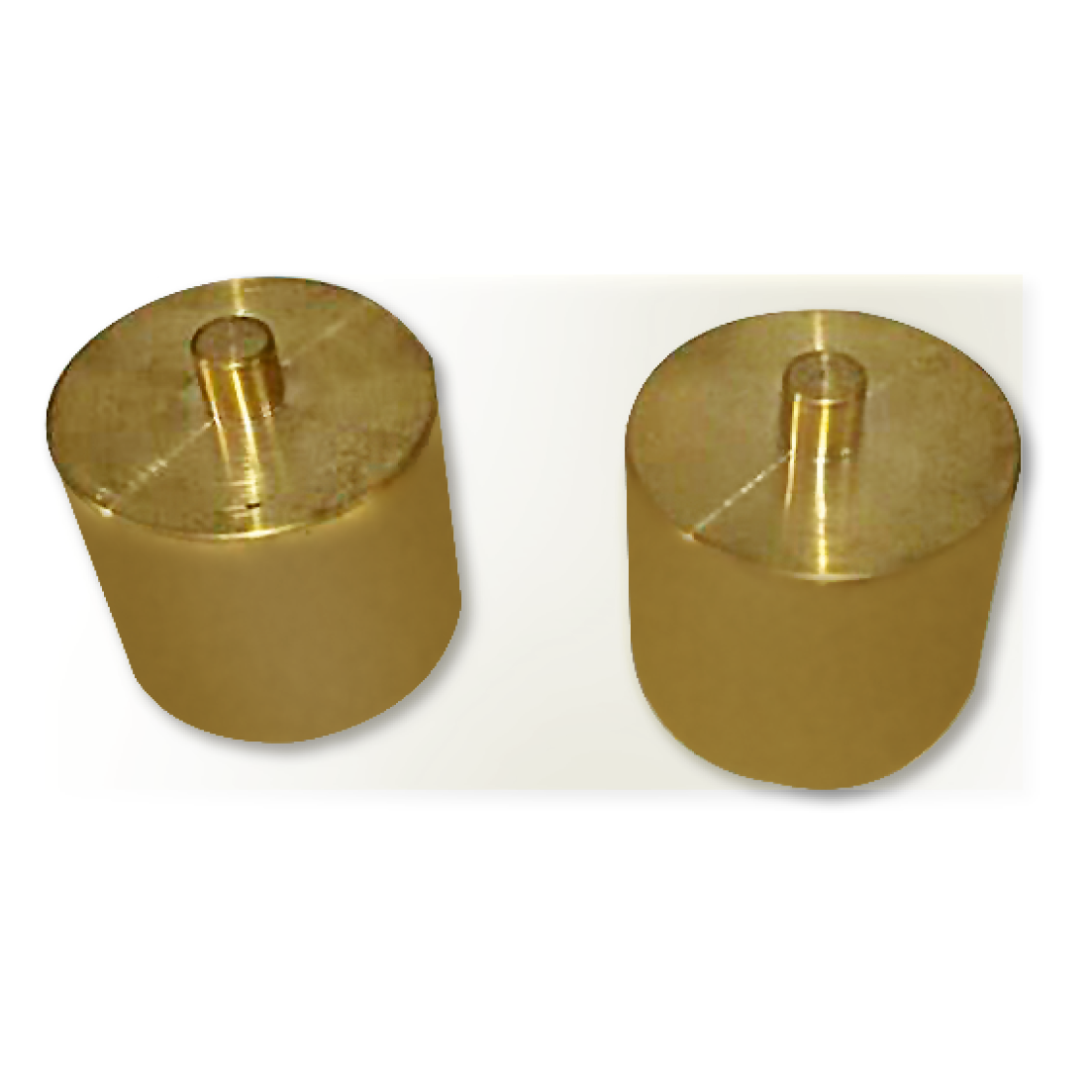

（三）HZP-II屏蔽服表面電阻測試儀
功能特點

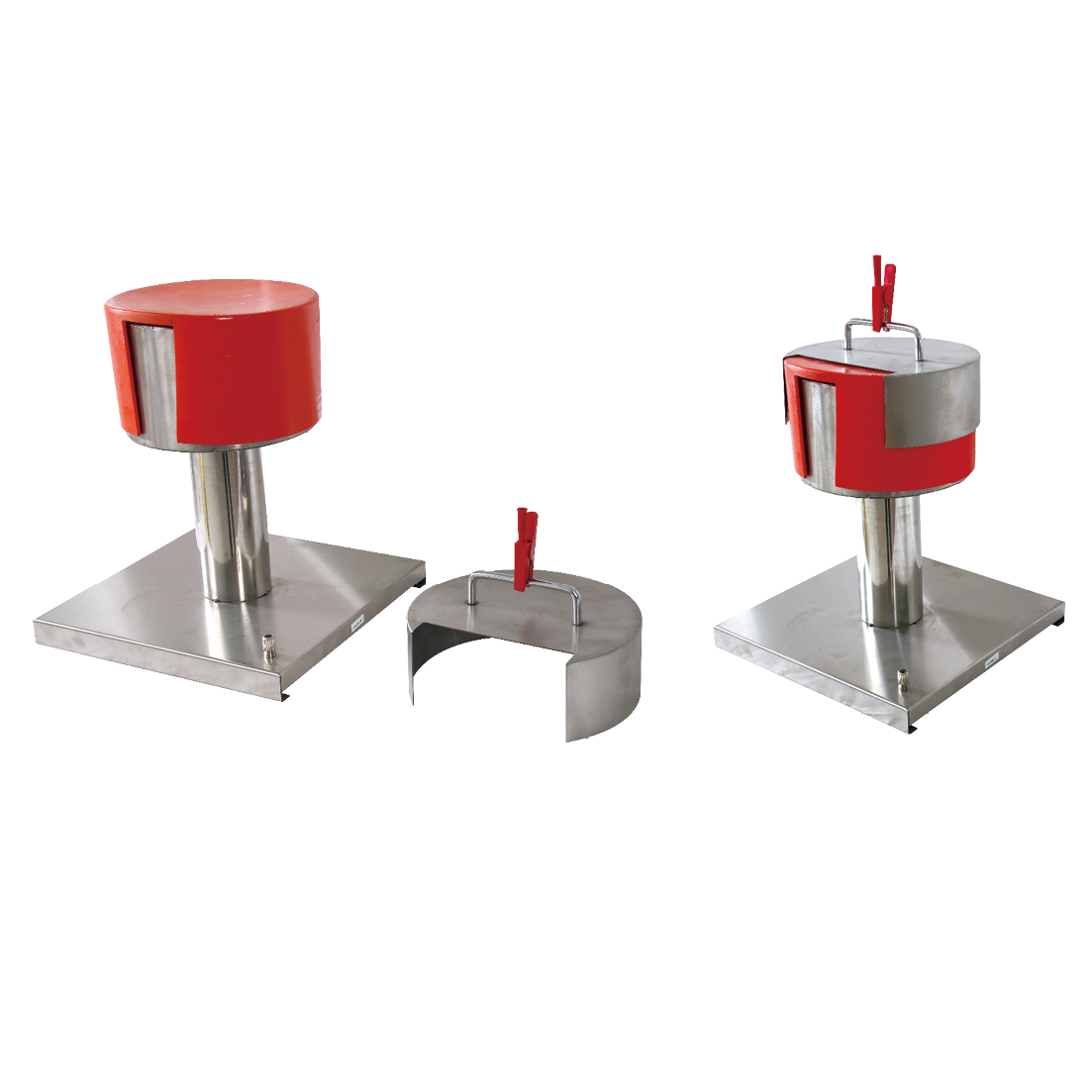

1、測試儀是對屏蔽服進行表面電阻測試的專業設備，本裝置依據GB/T 6568-2008《帶電作業用屏蔽服裝》標準要求對屏蔽服進行表面電阻測量。
2、采用大屏幕液晶全漢字菜單化人機界面，表格化數據管理，漢字提示易于操作。
3、試驗主機根據實測阻值自動調節輸出電壓。
4、儀器具有軟件校準功能，可進行電阻的自動校準。
5、可保存30條測試記錄可隨時查閱試驗數據。
6、采用高速熱敏打印機，可現場打印測試結果。
7、儀器具有掃碼功能，讀取試品編號，同時具有試驗人員登錄功能。
8、儀器具有網絡接口，通過接口連接至云平臺，納入試驗管理系統，隨時與云平臺進行數據通訊 。

主要技術參數

1、電阻測量范圍：0.1Ω~4.8kΩ
2、測量誤差：≤1.0%示值+0.1%量程
3、顯示位數：4位
4、電極外形尺寸：φ55×57.5（mm）
5、外形尺寸：270×225×155（mm）

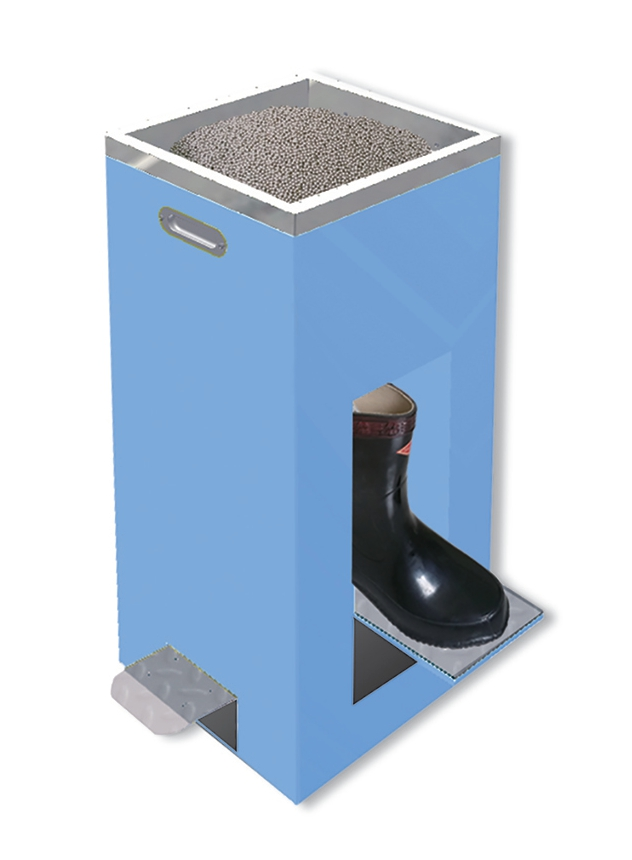

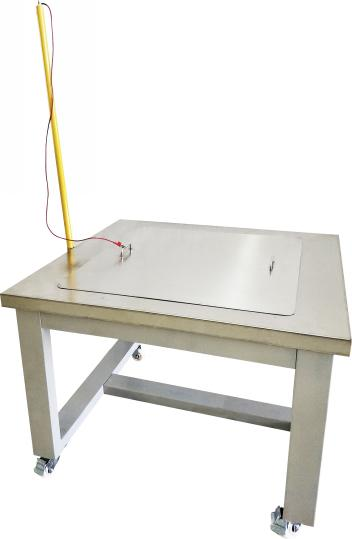

1、本儀器專用于導電鞋電阻測試，試驗方法符合GB/T20991《個人防護裝備 鞋的測試方法》國家標準。
2、HZD-DZ導電鞋直流電阻測試儀采用恒壓電源供電，輸出測試電壓DC100V，測試過程由CPU控制完成。
3、儀器采用單片機設計液晶顯示，具有體積小、重量輕、準確度高、測試速度快、數據穩定、讀數方便等優點。
4、試驗主機根據實測阻值自動調節輸出電壓。
5、采用大屏幕彩色液晶全漢字菜單化人機界面，表格化數據管理，漢字提示易于操作。
6、可保存30條導電鞋電阻記錄，隨時查閱試驗數據。
7、采用高速熱敏打印機，可現場打印測試結果。
8、儀器具有掃碼功能，讀取試品編號，同時具有試驗人員登錄功能。
9、儀器具有網絡接口，通過接口連接至云平臺，納入試驗管理系統，隨時與云平臺進行數據通訊 。

測試電壓：DC100V/DC1V兩檔
測試電流：≤50mA
測試范圍：40Ω ~ 1.6MΩ
測量誤差：≤2.5%示值+0.25%量程
外形尺寸：270×225×155（mm）
重    量：3.5 kg

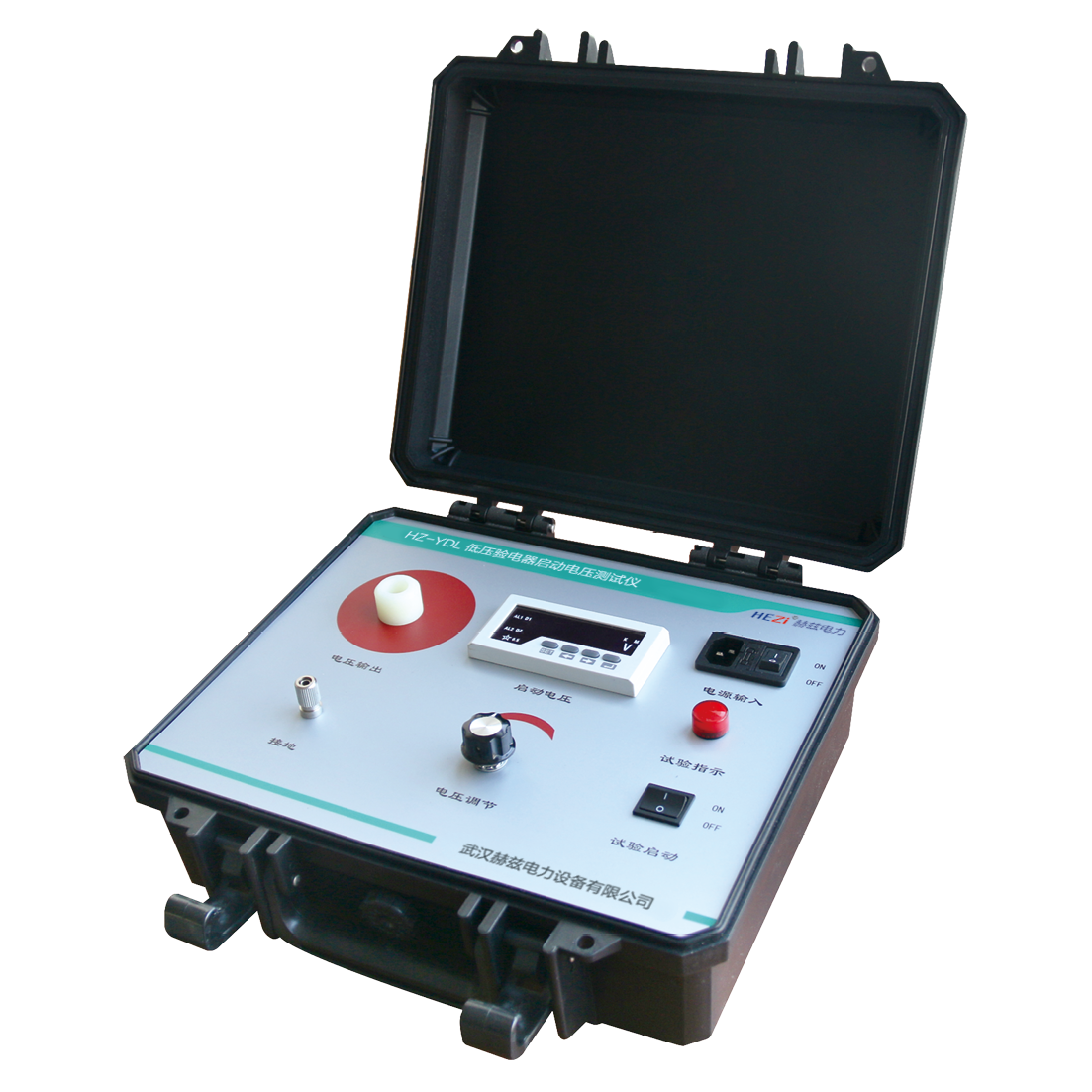

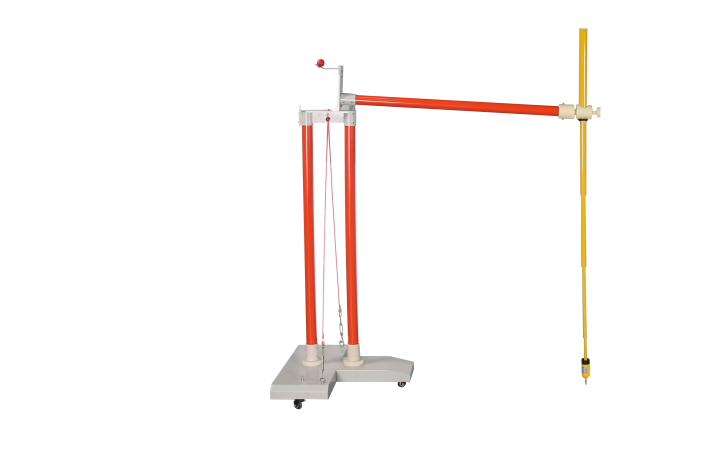

（五）HZ-YDL低壓驗電器啟動電壓測試儀
       驗電器的啟動電壓合格范圍在額定電壓的10%-45%之間，低壓驗電器采用直接上電測試法進行測量。單獨搭設試驗環境較為繁瑣且有安全隱患，本設備將試驗所需的電壓調節、電壓監測、電壓輸出功能集成于一體，可以方便、準確的對驗電器啟動電壓進行測試。

輸出電壓：AC0~250V
額定頻率：50Hz
額定功率：＜20W
測量范圍：AC20V-250V
測量誤差: ±（0.5%+1個字）
電源：AC220V  50HZ±1%

七、庫房環境監控系統
1、概述
       安全工器具及帶電作業工器具試驗室所受理的試品，在試驗室存放過程中應妥善保管，保存條件應滿足DL/T974_2005《帶電作業工具庫房》工器具保存環境溫濕度要求，避免試品在檢測過程中出現損壞或性能降低。

2、工器具庫房技術參數要求
       試驗室工器具應設置待檢庫、已檢合格庫及不合格品庫。待檢庫、已檢合格庫根據試品種類，一般硬質工器具保存溫度范圍5℃~40℃內，帶電作業絕緣遮蔽用具絕緣防護用具保存溫度范圍10℃~21℃之間。庫房內濕度應不大于60%。同時需要對庫房溫濕度參數進行記錄并需要良好通風。不合格品庫無參數要求，但需要嚴格隔離，同時應對不合格品進行破壞處理。

3、工器具庫房設備配置
       庫房為滿足庫房環境要求，需要建立封閉保溫安全工器具及帶電作業工器具庫房，庫房安裝專用環境監控系統，包含空調、加熱器、除濕機、排風扇、溫濕度傳感器、煙霧超溫傳感器及環境監控裝置。

4、設備參數

（1）智能環境監控終端

①智能環境監控終端是網絡化智能監控設備，該設備與安全工器具試驗室管理系統云平臺連接，可以將庫房環境參數及設備狀態實時傳送到云平臺，并記錄。
②監控終端采用觸屏進行人機對話，用戶可以自行設定環境參數要求范圍。
③監控終端實時監測庫房溫度、濕度參數，當環境參數超出設定范圍時，自動啟動空調、加熱器、除濕機、風扇等設備進行調節。同時根據室內外環境參數智能化制定調整策略，達到最優節能目的。
④可以根據用戶需求，設定室內通風程序，按時進行通風換氣。
⑤當出現煙霧及超溫報警時，庫房室外及時進行聲光報警，同時將報警信號傳送到云平臺，實現遠程報警。
⑥庫房還可以根據需要安裝攝像頭，記錄視頻圖像，實現遠程監控。

（2）溫濕度測試儀

①采用網絡化儀表，測試數據直接傳入云平臺。
②測試儀具有本地溫度及濕度LED數字顯示。
③溫度測試精度05℃，濕度1%。

（3）無線煙霧超溫報警傳感器

①無線煙霧超溫報警傳感器采用315MHz無線信號與智能環境監控終端通信，實時傳送檢測信號。
②內部具備光電煙霧傳感器和溫度傳感器,當環境溫度超過57℃時或者環境煙霧達到報警濃度時,將信號發往監控終端，同時探測器發出報警音。
③檢測信號采用無線編碼方式，準確可靠。
④傳感器自帶電池，安裝方便。

（4）外部設備

①空調器：根據庫房房間面積及氣候條件，設定設備規格參數。可以采用單相或三相空調機。
②PTC加熱器：加熱器加熱快、加熱體溫度低、導熱好、沒有明火安全性好。具有大風量風扇，空氣循環快，室內溫度均勻。額定電壓220V，額定功率1500W。
③除濕機：采用格力壓縮機，冷凝原理除濕。功率大（750W）除濕速度快（最大60L/d）。

八、環境檢測系統
       安全工器具檢測對于環境參數具有嚴格的要求。檢測過程中需要如實記錄試驗環境的溫度、濕度、氣壓等參數。由于安全工器具實驗室檢測項目多、面積大，分為不同試驗室及試驗區，考慮到各檢測區域參數的差異，要求各個工位都具有溫濕度測試單元進行溫濕度測量。通常情況下采用人工記錄溫濕度，填寫到試驗報告中。這種方式會為檢測增加較多的工作量降低了工作效率。
       隨著安全工器具云平臺管理系統的應用、環境監測需要達到自動化無紙化辦公的要求，我公司研發了物聯環境監測系統，可以將環境測試終端布置在試驗室中各檢測工位。通過互聯網把所有測試單元的數據實時采集到數據中心，然后在檢測的過程中，各部位檢測設備隨時讀取該位置檢測單元的數據,即可得到環境的實時測量參數。采用本方案，不僅可以減少測試人員的工作量，同時還可以避免環境參數記錄人為產生的差錯。

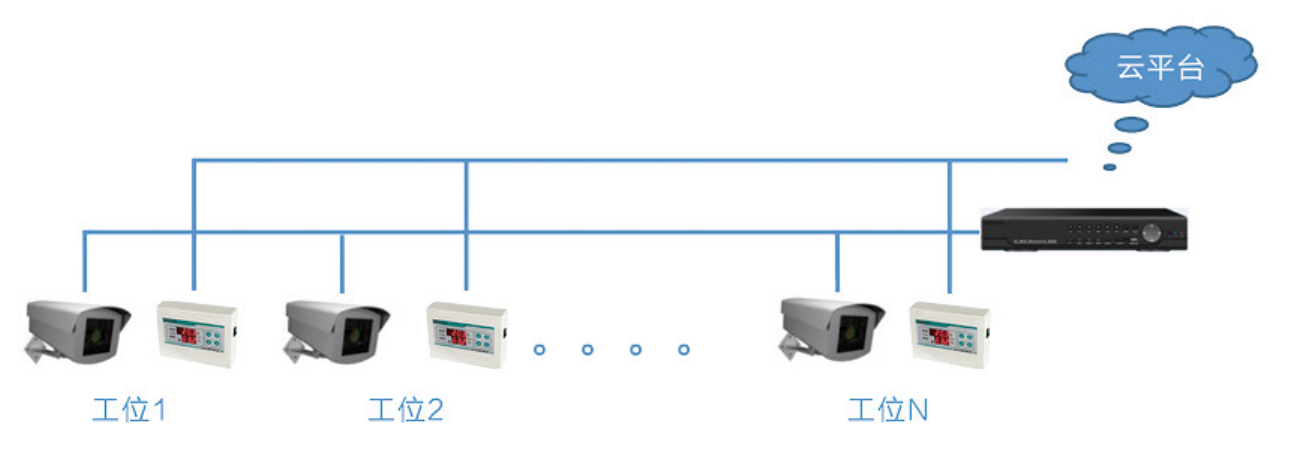

       物聯環境檢測系統由云平臺系統檢測軟件、系統錄像機及分布式攝像頭、HZ6303物聯環境監測端組成。攝像頭及HZ6303物聯環境監測端采集各工位圖像視頻信息及環境參數，記錄在云平臺上，供系統試驗工位讀取，同時留檔保存。

1、HZ6303物聯環境檢測終端
       采用進口溫濕度傳感器。具有測量數據精度高，穩定性好，測量范圍寬等特點。同時帶有以太網接口，通過網線將本產品接入網絡，數據可傳入我公司研發的云平臺供各試驗設備調用。
產品參數：

（1）溫度測量范圍精度：-40℃～+80（℃）、≤±0.5℃
（2）濕度測量范圍精度：0%～99.9%（RH）、 ≤±2%RH
（3）大氣壓測量范圍精度：30 ～  110（kpa）、 ±0.15kpa
（4）通訊接口：以太網口
（5）工作電源：AC220V 50Hz
（6）外形尺寸：200×145×58（mm）

 2、系統錄像機

（1）音視頻輸入：16路
（2）音視頻輸出：hdmI輸出一路分辨率4k; VGA輸出1路,分辨率4K
（3）音頻輸出一路RCA接口。
（4）音頻編解碼參數：錄像分辨率1080p，
（5）同步回放：16路。
（6）硬盤驅動器：2個SATA接口
（7）容量：每個接口均支持500GB~6TB的硬盤
（8）網絡協議：IPv 6、UPnP、.NTP, SADP, PPPOE,DHCP
（9）電源：DC12V
（10）功耗：＜15W

3、數字攝像機
主要技術參數:

（1）傳感器類型，1/4”CMOS。
（2）動態范圍：數字寬動態。
（3）數字降噪：3D數字降噪。
（4）壓縮輸出:32kbps~8Mbps。
（5）圖像尺寸:1280×720
（6）通訊接口:自適應以太網口。
（7）電源供電:DC:12V
（8）重量:350克
（9）防護等級:Ip66。

4、監控顯示器

（1）顯示尺寸：49吋
（2）顯示比例：16:9
（3）分辨率：3480×2160
（4）接口：HDMI、USB
（5）電源：AC220V
（6）音頻輸出：數字、模擬
（7）功耗：105W

九、云平臺試驗管理系統
（一）系統簡介
       HZCTMS云平臺試驗管理系統（以下簡稱系統）針對安全工器具檢測機構的整套檢測流程而設計，是實現檢測機構人（人員）、機（儀器）、料（樣品、材料）、法（方法、質量）、環（環境、通訊）全面資源管理的計算機應用系統，通過云平臺數據及流程管理軟件應用形成一套完整的檢驗綜合管理和檢驗質量監控體系，滿足日常管理及監控要求，保證檢測結果的準確可靠。它能全面優化檢驗管理，顯著提高檢測機構的數據可靠性和工作效率，提高質量控制水平。

（二）應用效果

1、提高檢測機構管理水平和工作效率
2、提高檢測數據安全性和可靠性
3、規范檢測工作的流程
4、降低試驗室運行成本
5、透明化質量監督體系
6、統計結果為電力系統領導決策提供依據

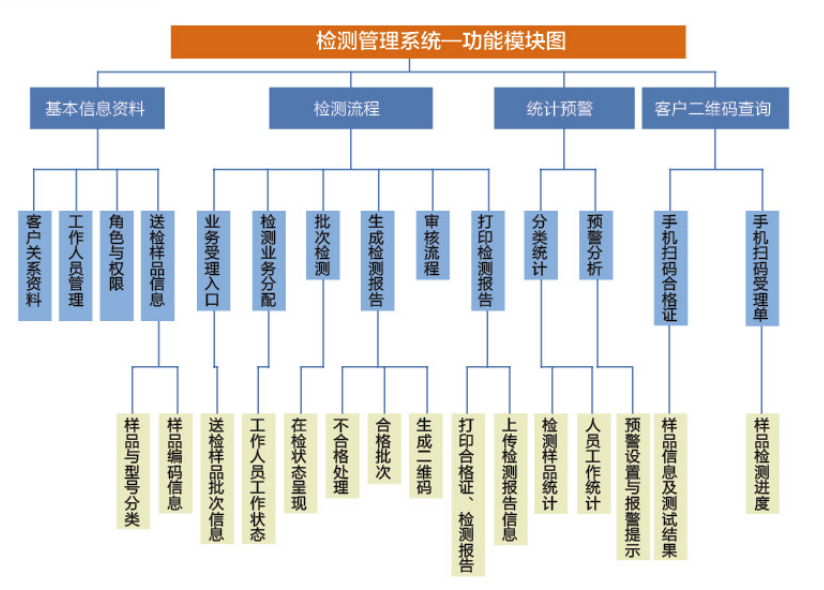

（三）系統主要功能模塊



1）人員管理
對檢測人員檔案進行管理，包括檢測人員的資歷、文化程度等信息。
對檢測人員的培訓、證書、有效期等進行管理，保證檢測人員的專業技能。
2）客戶管理
客戶基本資料的管理和維護。
客戶信息穿透式管理歷史單號和送檢明細，支持與歷史送檢人的關聯。
用戶反饋信息的管理，客戶安全工器具到期提醒。
3）權限管理
       系統管理員可以對系統使用人員分別授權（業務受理員、樣品管理員、檢驗人員、報告審批批準人員、業務人員等應分別設置權限）。
系統管理員可以添加、修改、刪除系統用戶。
       可設定職位名稱、并可分級授權管理，可任意設置不同崗位工作人員在軟件系統中的功能模塊使用權限。使工器具信息管理與人員崗位職責、權限相一致。當工作人員登錄軟件系統，未被授權進行對應操作時，系統可自動屏蔽用戶進行該操作，并提示用戶沒有權限進行該操作。同時對于不同職位名稱，系統可進行添加、修改、刪除等操作。并可修改不同職位用戶在軟件系統中，不同功能模塊的操作權限。
       登錄方式采用微信二維碼掃描方式，準確可靠。
4）檢測器具信息
對檢測樣品的分類、檢測項目、參數、檢測標準、有效期等信息進行管理。

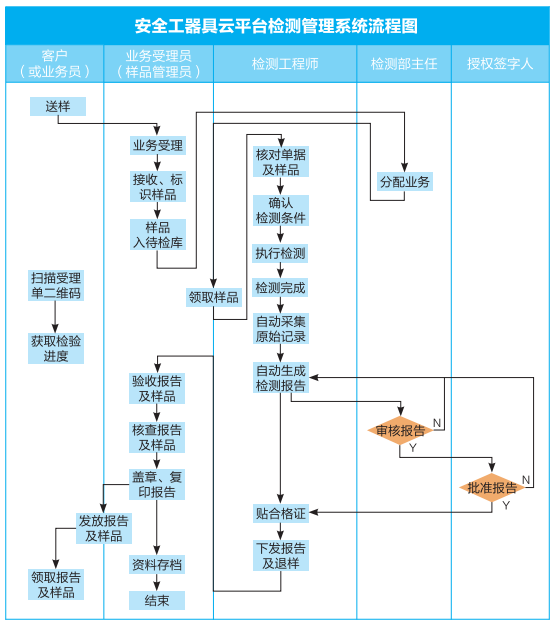

3.2檢測流程
檢驗業務流程概述
       本系統采用先進的工作流技術，結合數據庫技術和網絡技術為試驗室提供了一個對試驗室各類工作尤其是檢測業務進行全方位管理的一個平臺。 樣品在系統中生命周期為 : 樣品登錄、任務分配、樣品檢測、記錄結果、復核、報告生成、報告發布。該周期以試驗室先進的管理經驗為依據，結合樣品在試驗室中的實際檢測流程而設計，從而實現樣品從登錄到報告輸出的全過程實時監控。其業務流程如下圖所示：

1）樣品的管理
       樣品的管理是指樣品進入試驗室到分配檢測項目直至完成并認可檢測結果出具證書的過程。樣品被登錄到系統后，系統將嚴格按照預先定義好的有關規范對其實行管理。樣品登錄后，系統將自動分配一個按照一定規則命名的ID作為該樣品在試驗室中唯一的標識，并打印出條碼。 所有與樣品有關的信息在樣品登錄時都將被記錄下來， 如樣品的電壓等級、規格型號、生產廠家、生產日期等。樣品登錄后，根據檢測項目的不同會自動給相關的技術小組下達工作任務，即自動分配樣品。 檢測結果可以從儀器直接上傳至系統或者人工鍵盤輸入，并且會有三級審核認可的過程， 只有通過認可的結果才可以進行發布和產生檢測報告。
2) 試驗狀態實時跟蹤
       試驗中心的試驗任務和試驗計劃是緊密相連的，試驗計劃的完成程度的實時跟蹤和試驗計劃的合理調整對于試驗中心試驗規劃部門和試驗管理部門是非常重要的。本系統通過試驗計劃管理，通過試驗計劃和試驗任務的關聯，提供試驗完成情況的展示，實現試驗過程的實時跟蹤，在一定程度上為試驗中心提供試驗計劃決策的參考依據。
3）業務受理
       業務受理作為檢測流程的起始點非常的重要，其填寫信息的準確性和工作效率，直接決定了后面流程的順暢性，我們通過多種措施來提高業務登記的工作效率，減少差錯率。
       委托單上的客戶信息可自動保存到客戶管理，下次客戶再來委托時，可直接調取上次填寫的信息，不用在重復錄入。
       業務受理人員首先將客戶送檢的樣品信息錄入系統，在輸入樣品名稱后，系統會自動列出當前樣品可供選擇的額定電壓、分類、依據標準、檢測項目等信息，這樣既可加快受理速度又能防止輸入錯誤信息。
       系統會對樣品自動進行編號，將樣品編碼信息轉變成條碼信息，并打印生成樣品標簽作為檢測流程的標識。
       樣品信息錄入完成后，形成檢測委托單（或協議、或合同），記錄全部委托信息。檢測委托單上附有二維碼，客戶用手機掃描可查看檢測的進度。
4）任務分配
       檢測部門的主管可在系統內將檢測任務分配給檢測人員，支持一個樣品的多個檢測項目分配給不同的檢測人員這種細粒度的操作。支持按預先設置好的規則自動分配檢測任務。
       檢測任務的分配和指派可以通過識別與檢測任務相關的檢測部門和該測試的授權情況自動分配到檢測人員，對特殊情況也可以由人工調配的方式下派檢測任務。
5）結果錄入
       檢測結果的錄入是指樣品檢測完成后，將檢測結果以各種方式錄入到系統中的過程。檢測結果錄入環節是檢測工作的重要環節。先進的管理系統會提供很多實用的功能來輔助檢測人員進行試驗和結果的錄入并進行更好的質量控制。
       本系統具有嚴格的權限控制，檢測人員只有對分配給自己的樣品錄入結果的權限。
       管理系統具有數據接口，檢測設備的試驗數據可自動上傳至系統形成原始記錄。從而減輕檢測人員的工作量，并減少可能出現的差錯。
       系統也提供快速、方便的數據手工輸入方式，要求在電子化的原始記錄單上進行輸入， 每個檢驗項目的原始記錄單可預先靈活設計。
6) 報告審核
       同一批次的所有樣品檢測完成后，系統會對每個檢測人員錄入的數據進行匯總，生成完整的原始記錄和檢測報告，審核人員可在系統內方便的進行審核操作。對于審核不通過的樣品審核人員可進行駁回操作，這樣流程會回退到上一步。直到所有樣品審核通過，會進入下一個流程（批準報告）。
       在審核過程中審核人員除了可以查看檢測的結果數據以外，還能查看檢測過程中的相關信息，如檢測依據標準的詳細內容、試驗所用儀器、檢測人員等信息。
7）批準報告
       批準人員可在系統內對通過審核的批次報告進行批準操作，如果批準不通過，流程會回退到上一步（審核報告）。
8）打印合格證
       樣品在經過三級審核通過后并檢驗合格，在系統內打印樣品的合格證。合格證上包含二維碼，掃描二維碼可查看該樣品的基本信息及檢測數據。
       9）生成檢測報告
在檢測數據完成輸入和審核后，可生成檢測報告；報告格式可由用戶自行設計，不同類型的樣品可關聯不同的報告模板；完全開放的模板設計功能可以滿足任意復雜的報告或報表制作要求。
       報告生成過程系統自動生成，無需人工干預，大幅度提高了試驗室檢測報告的編寫效率，減少人為的錯誤。


3.3統計預警
       根據設置的預警值，對快到期檢驗產品統計、報表。

3.4 客戶二維碼查詢

1）客戶通過手機掃描業務受理單上的二維碼，可以從外網服務器查詢檢測的進度。
2）客戶通過手機掃描合格證上的二維碼，可以從外網服務器查詢工器具的詳細檢驗合格信息。

（四）數據庫自動備份
       數據庫可設置按規定時間自動備份，并且保證在服務器操作系統崩潰的情況下，修復后數據庫仍能正常使用并不存在數據丟失、數據被破壞等情況。

（五）配套設備

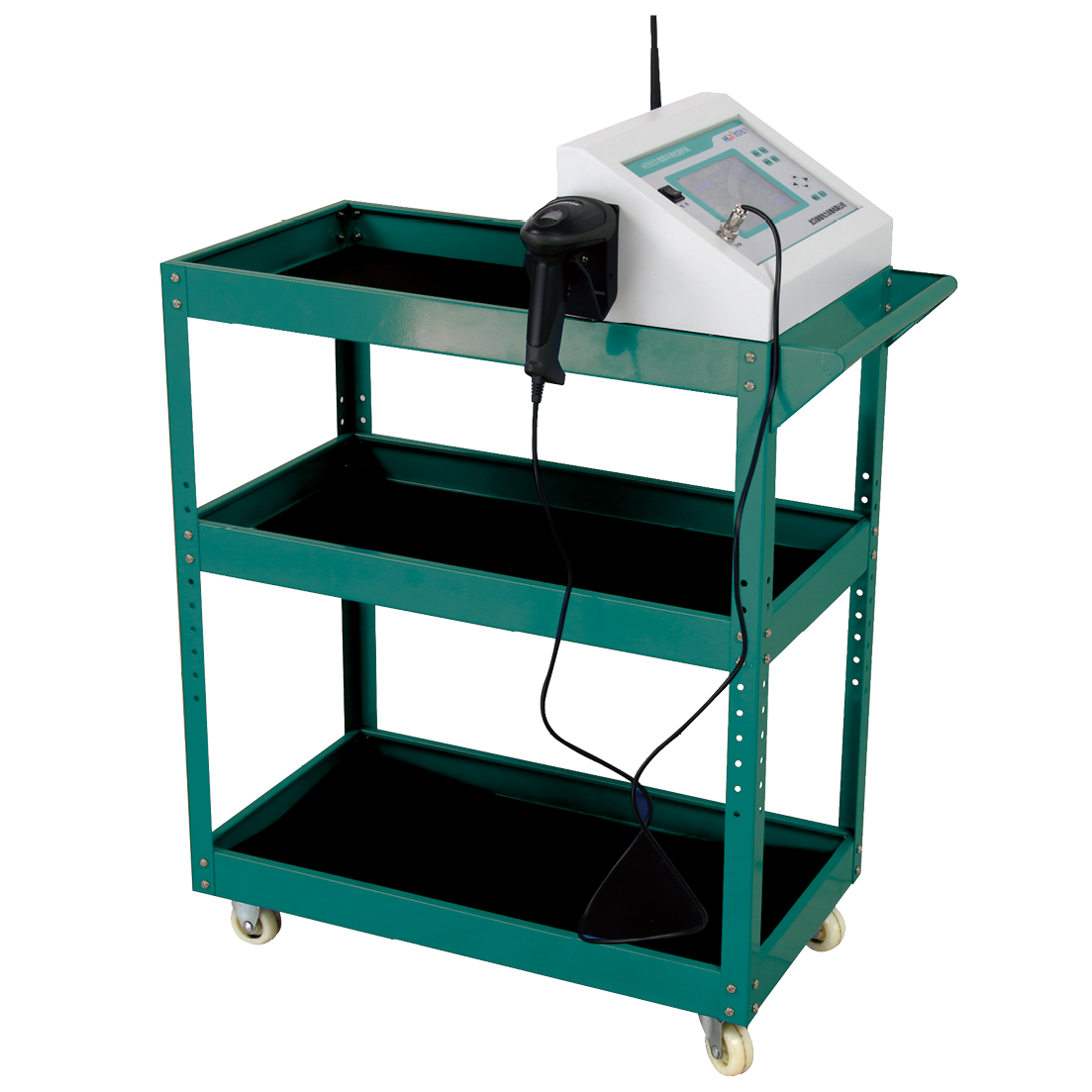

1、HZ32MC試品編碼無線采集終端
功能特點：

1.本終端是云平臺管理系統試品編碼采集終端，通過掃碼槍采集試品編碼，與測試工位綁定，利用無線通訊轉發至試驗臺。
2.具有彩色液晶顯示器，一次可采集16個試品編碼。
3.掃碼終端具有腳輪，方便在試驗場地移動。
4.掃碼終端備有電池每一次充電可以連續使用20小時以上。

技術參數：

1.掃碼工位：≤16
2.無線通訊頻率：443MHz
3.液晶尺寸：7吋
4.激光 源：可見激光650±5（nm）
5.充電電源：AC220V,50Hz
6.外形尺寸：730×365×960 （mm）





2、HZWP無線標簽打印終端
功能特點：

1.本終端是云平臺管理系統打印終端，用于打印試品編碼及合格證。
2.終端配備微型計算機利用WIFI與云平臺管理系統連接，通過激光掃碼槍識別試品編號后，立即從云平臺管理系統讀取合格證信息，快速打印出合格證，避免了人工查找試品核對編碼的工作，大大提高了工作效率。
3.終端配備2臺標簽打印機，分別用于試品工作碼及合格證的打印。
4.終端為手推車結構，配置了UPS電源，可以任意移動。

主要技術參數

1.無線通訊：WIFI
2.計算機配置：7吋
3.打印機： 熱轉印
4.充電電源：AC220V、50Hz
5.外形尺寸：780×450×960（mm）

十、中控室
       中控室配置4工位中控臺及大屏幕LED顯示器，與試驗室云平臺管理系統連接，根據要求實時顯示試驗室全方位數據及參數，通過設定可以進行不同選擇，展示試驗室各方面數據。

1、LED大屏幕顯示器
 屏幕采用全彩高亮度室內顯示屏，2.5mm點陣密度高適宜近距離觀看。
主要技術參數：
型號：HZLED10*11
支持視頻、音頻、圖像、文字、Flash 、Gif等形式的媒體文件播放；支持 Microsoft office的Word、Excel、PPT顯示；支持時鐘、計時、網頁、表格、數據庫、天氣預報顯示；支持外部視頻、環境信息、體育比分、桌面拷貝播放；支持多頁面多分區節目編輯。

視域尺寸：3200*1760（mm）
點陣數：1280*704=901120
亮度 ≥450cd/㎡
白平衡：≥800nits
刷新頻率 ≥1920Hz
視角：水平140°/垂直130°
對比度：5000：1
灰度級別：16384
顏色處理位數：14bit
壽命典型值：100000H

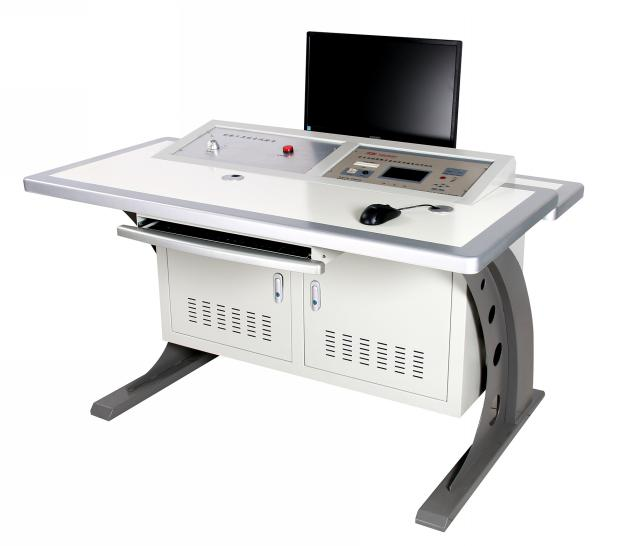

2、中控室四工位中控臺
中控臺為四工位操作臺，中控臺配備4套計算機及一臺服務器用于中控室的操作。
主要技術參數：
型號：HZCTFT-4
外形尺寸：3000*700*900（mm）
工位數：4

（1）試驗系統采用多方位措施保障試驗人員人身安全。
（2）試驗室按工作性質，嚴格進行區域劃分，劃分為高壓試驗區、電氣試驗區、機械試驗區、電參數測試區、操控區、受理區和安全通道。

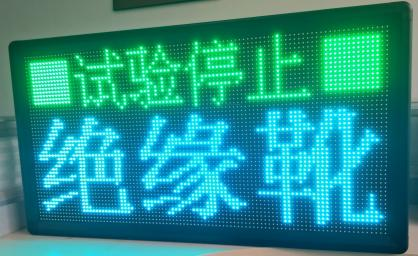

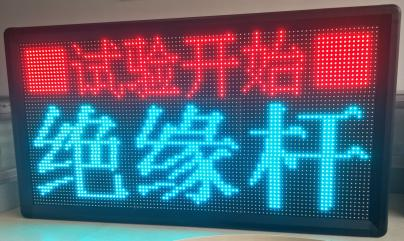

（3）高壓試驗系統，配備LED大屏幕安全保護系統，明確指示試驗項目及試驗狀態，保證試驗人員信息互通，安全操作。
（4）高壓試驗區安裝有門禁系統，同時配備電磁鎖，在高壓試驗時高壓試驗區入口不可人為打開，杜絕人員進入高壓試驗區，同時保證高壓試驗過程不出現突然斷電造成試驗高壓反擊，損毀設備和試品。
（5）安裝環境監測系統，對各工位視頻圖像實時監控，傳入云平臺。
（6）設備采用高低壓電氣隔離、完善系統接地、過流過壓自動斷電等多種技術措施保障人身安全。

（1）分壓器等前端檢測設備與試驗臺采用光纖隔離和無線通信、保證高壓系統與試驗臺的電氣隔離。
（2）試驗系統配置聲光警示及邏輯互鎖等多種措施，保證試驗系統及人員操作準確可靠。
（3）高壓回路與低壓控制有效隔離，各系統可獨立工作。
（4）過壓過流自動保護，零電壓檢測合閘，保障設備運行安全。
（5）試驗區配備電磁鎖，杜絕人員試驗過程誤闖高壓試驗區，出現突然斷電造成試驗高壓反擊，損毀設備和試品。

（1）試驗管理系統制定了嚴格的權限管理及設備登錄管理，保證設備操作及數據處理的可控和溯源。
（2）嚴格遵照《Q/GDW1594-2014國家電網公司管理信息系統安全防護技術要求》及《Q/GDW11353-2014國家電網公司云安全終端系統技術要求》執行。

1、試驗室空間條件

（1）試驗室設備工位規劃
       見后面布局圖
（2）試驗室內空間結構要求
       為了保證試驗時的安全距離，需滿足相應電壓等級要求的廠房凈高，在試驗室高壓試驗區安全距離內不得有立柱、凸起等結構。
（3）試驗大廳出入口道路規劃
       為滿足試驗室試品流程及消防要求，試驗室需要根據試驗大廳及開門情況規劃試品物流、試品受理、檢測流程試品發運等環節。

2、環境條件
溫度：5～35℃
濕度：≤80%
大氣壓力：（0.84～1.09標準大氣壓）
使用環境：戶內
無導電塵埃。
無腐蝕金屬和絕緣的氣體存在。

3、搬運條件
       不同電壓等級高壓試驗室要求有所不同，220kV試驗系統可以提供搬運不小于尺寸3m(寬)×3m（高）、重量1噸的道路條件；其他要求不小于1.2m(寬)×2.2m（高）、重量0.5噸的搬運條件。

4、防盜安全條件
       試驗室要求封閉，禁止無關人員隨意出入。

5、供電、接地及通信網絡條件

（1）供電電源
電源：AC380V±5%/50Hz±5
容量：160KVA
電壓波形為正弦波，波形畸變率<3%
建議用戶為試驗室準備專用電源變壓器。
電纜溝設置
高壓試驗大廳試驗場地地表應無電纜敷設，影響試驗進行。試驗大廳周圍宜設置電纜溝，用于電纜敷設。根據試驗設備布置，用電設備部位需要敷設穿線管與電纜溝連接，同時便于地線連接。
（2）接地條件
       試驗室要求有良好的接地系統，接地電阻小于0.5?。根據試驗場地劃分合理安排地樁，在試驗大廳周圍墻壁下端安裝接地排。
（3）通信網絡條件
       試驗控制室要求提供10M以上局域網接入點一個。

6、給排水條件
       對于50kV工頻試驗工位，試驗室要求有自來水供水管，水管不宜靠近電源。有排水管道及接入口。宜設置洗手池。

7、消防條件
       試驗室要求設置煙霧超溫報警系統并且配備滅火設施或足夠的滅火器材。

8、安裝調試配合
       設備安裝布置圖需雙方研究確定，用戶需在系統安裝調試期間、安排專人參加并配合安裝調試工作。

十三、 試驗室人員配置及培訓
       安全工器具及帶電作業工器具檢測試驗室完成工器具檢測工作，需要配備管理人員、技術人員、試驗人員以及物流人員互相配合才能順利完成檢測工作。
(一）人員配置

1、試驗大廳行政技術管理人員：
試驗室主任：1名
技術負責人：1名（大專學歷及以上，從事相關檢測工作5年以上）
質量負責人：1名（大專學歷及以上，從事相關工作5年以上）
2、試驗人員：
檢測工程師：2人（大專學歷及以上，具有從事相關工作經歷）
高壓試驗員：3人（經過專業培訓具有高壓電工證）
機械試驗員：3人（經過專業培訓，考試合格）
3、業務管理人員
業務受理：2人
物流運轉員：2人
樣品庫管理員：1人
以上人員配置為基本配置，如試驗量較大，可以根據工作量增加試驗及管理人員。

（二）技術培訓
       本試驗大廳涉及多種安全工器具及帶電作業工器具檢測試品，試驗項目同時涉及電學、力學等多學科技術。因此培訓內容較多。但是成套試驗設備為智能化、一體化試驗設備，設備自身具備了檢測自動化、數據上傳自動化等多項智能功能，因此掌握起來就會較為容易。
 培訓計劃如下：

1、安全規程標準學習：0.5天
2、理論學習：1-2天
3、設備操作：1-2天

通過以上培訓，學員可以基本掌握試驗設備，進行實際試驗工作。
