產品推薦 | HZPBS-Ⅰ 電力設備局放檢測屏蔽室 -- 赫茲電力
發布時間：2024-10-21 14:34:54人氣：
一、前言
HZPBS-Ⅰ鋼板拼裝式電磁屏蔽室是為適應用戶不同需求而開發生產的電磁屏蔽室，它主要適用于屏蔽效能要求較高的電子產品測試、計量檢修、信息保密系統與設備間防止電磁干擾等領域。
注 ：此屏蔽房用于高壓電柜及充氣電柜測試。
二、設計依據及工作原理
（一）設計依據：
三、屏蔽室屏蔽效能
模擬干擾源置于室外時，屏蔽室由安放前后的電場強度，磁場強度或功率之比。試驗大廳和控制室屏蔽（靜電屏蔽.磁屏蔽.電磁屏蔽）指標：
四、HZPBS-Ⅰ屏蔽室結構及工藝安排
1、拼裝式屏蔽室屏蔽殼體采用足1.5mm(經噴涂后約1.7mm)優質鍍鋅鋼板,經沖壓加工制作成單元模塊板.單元模塊鋼板相鄰的接觸面沖有許多有規則的安裝孔,屏蔽殼體安裝時夾入具有彈性和抗電化腐蝕的導電襯后,有M8(4.8級鍍彩鋅)鍍鋅螺栓附腰型墊片,栓緊固定。
2、屏蔽殼體鋼板外層為矩型鋼管支撐龍骨,增強屏蔽殼體的鋼性和抗震性,為確保屏蔽體的平整度,支撐龍骨和單元模塊還需校準平整度,打磨并清理焊渣油膩為噴塑準備工作。
3、預留波導窗.濾波器.中央空調風口及其它需要穿越屏蔽殼體線纜或設備的安裝口。
4、檢查各個單元模塊四角的焊接點(焊接采用二氧化碳保護焊)，確定無泄露后鍍鋅。單元模塊屏蔽體鍍鋅后包裝搬運過程中,注意不能劃傷或重力沖擊。
5、鍍鋅工藝完成后,所有屏蔽體單元模塊鋼板外層進行噴涂處理,飾面為(電鍍白)色。
五、屏蔽室制作工藝
屏蔽殼體技術方案：
因屏蔽室地面內部外基本持平基礎要求，所以內部地坪故采用拖拉進出方案，便于將測試產品能夠運輸到屏蔽室內進行測試。
濾波器須采用散熱好,絕緣性能高的高插入損耗的專用級濾波器，以避免因濾波器質量問題引起的爆炸、鼓泡造成的事故，屏蔽大廳不接地嚴禁通電進行任何測試實驗。
系統內的所有電氣設備，包括輔助設備，外殼均應接地。因為電子設備的電源線絕緣層破壞和偶然接觸時，設備的外殼可能帶電，極易造成人身和設備事故，必須將外殼接地，以使外殼上積聚的電荷迅速排放到大地。
電磁屏蔽室的接地電阻一般是越小越好，但是過小的接地電阻會造成機房的建設投資大幅度提高，為此SJ31470(國家屏蔽機房施工規范)提出，屏蔽大廳的接地電阻為小于0.5歐姆。
H.地面制作要求
地面屏蔽結構
屏蔽室頂部照明燈具做在室內吊頂裝飾板上方，嵌入式安裝，照明開關在大廳側墻控制。照明采用LED平板燈具，無噪音、無干擾。
六、屏蔽結構
屏蔽頂部：
頂部δ=1.5mm鍍鋅鋼板外噴塑剪板折彎制成50mm厚屏蔽模塊，經過校正、焊接、打磨；
墻壁屏蔽內裝飾：
七、室內電器系統
八、機房配電箱
十、施工程序及供需方分工
HZPBS-Ⅰ鋼板拼裝式電磁屏蔽室是為適應用戶不同需求而開發生產的電磁屏蔽室，它主要適用于屏蔽效能要求較高的電子產品測試、計量檢修、信息保密系統與設備間防止電磁干擾等領域。
注 ：此屏蔽房用于高壓電柜及充氣電柜測試。
二、設計依據及工作原理
（一）設計依據：
GB/T30842-2014——《高壓試驗室電磁屏蔽效能要求與測量方法》
GB/T50719-2011——《電磁屏蔽室工程技術規范》
GB12190-2006——《電磁屏蔽室屏蔽效能的測量方法》
SJT31470-2002——《電磁屏蔽室工程施工及驗收規范》
GB/T50076-2013——《室內混響時間測量規范》
GB12348-2008——《工業企業廠界環境噪聲排放標準》
GB3096-2008——《聲環境質量標準》
GB12523-2011——《建筑施工場界環境噪聲排放標準》
GB50222-2001——《建筑內部裝修設計規范》
GB12349-2008——《社會生活環境噪聲排放標準》
（二）屏蔽室工作原理：
GB/T50719-2011——《電磁屏蔽室工程技術規范》
GB12190-2006——《電磁屏蔽室屏蔽效能的測量方法》
SJT31470-2002——《電磁屏蔽室工程施工及驗收規范》
GB/T50076-2013——《室內混響時間測量規范》
GB12348-2008——《工業企業廠界環境噪聲排放標準》
GB3096-2008——《聲環境質量標準》
GB12523-2011——《建筑施工場界環境噪聲排放標準》
GB50222-2001——《建筑內部裝修設計規范》
GB12349-2008——《社會生活環境噪聲排放標準》
電波在傳輸過程中，交替產生變交的磁場和電場，在其試圖通過具有良好接地的鐵磁材料制作成的導電性能較好的屏蔽殼體時，其電場能量將通過具有接地導體而衰減，磁場能量在通過磁場物資中產生渦流而損耗，因此其強度將受到較大的衰耗（約3000倍至100000倍），從而起到將電磁波屏蔽（隔離）的作用。
三、屏蔽室屏蔽效能
模擬干擾源置于室外時，屏蔽室由安放前后的電場強度，磁場強度或功率之比。試驗大廳和控制室屏蔽（靜電屏蔽.磁屏蔽.電磁屏蔽）指標：
1、0.16MHz～2MHz≥60 dB；
2、變壓器通電啟動時，局放儀背景干擾≤1pc。
屏蔽室配置：
2、變壓器通電啟動時，局放儀背景干擾≤1pc。
屏蔽室的外尺寸為：6.0m（長）×4m（寬）×3.5m（高）
屏蔽大門結構：
1、手動雙開屏蔽移門(W2.0m×H2.5m) 一扇
2、安全屏蔽小門結構(W0.9m×H1.9m) 一扇
3、試驗電源濾波器三相 380V/63A 一臺(試驗使用)
4、市電電源濾波器220V/16A 一臺(室內配電箱和照明使用)
5、信號濾波器HZXL-K2 二臺（電氣連鎖、警燈用）
6、室內電控箱:1只，內設空氣開關、熔斷器、指示燈
7、通風波導窗:法蘭式,配消音隧道,數量2只
8、室內隔音吸音裝飾:內墻面采用T50沖孔巖棉彩鋼板,頂部微孔板
9、室內電器：數量按用戶需要配置
2、安全屏蔽小門結構(W0.9m×H1.9m) 一扇
3、試驗電源濾波器三相 380V/63A 一臺(試驗使用)
4、市電電源濾波器220V/16A 一臺(室內配電箱和照明使用)
5、信號濾波器HZXL-K2 二臺（電氣連鎖、警燈用）
6、室內電控箱:1只，內設空氣開關、熔斷器、指示燈
7、通風波導窗:法蘭式,配消音隧道,數量2只
8、室內隔音吸音裝飾:內墻面采用T50沖孔巖棉彩鋼板,頂部微孔板
9、室內電器：數量按用戶需要配置
四、HZPBS-Ⅰ屏蔽室結構及工藝安排
1、拼裝式屏蔽室屏蔽殼體采用足1.5mm(經噴涂后約1.7mm)優質鍍鋅鋼板,經沖壓加工制作成單元模塊板.單元模塊鋼板相鄰的接觸面沖有許多有規則的安裝孔,屏蔽殼體安裝時夾入具有彈性和抗電化腐蝕的導電襯后,有M8(4.8級鍍彩鋅)鍍鋅螺栓附腰型墊片,栓緊固定。
2、屏蔽殼體鋼板外層為矩型鋼管支撐龍骨,增強屏蔽殼體的鋼性和抗震性,為確保屏蔽體的平整度,支撐龍骨和單元模塊還需校準平整度,打磨并清理焊渣油膩為噴塑準備工作。
3、預留波導窗.濾波器.中央空調風口及其它需要穿越屏蔽殼體線纜或設備的安裝口。
4、檢查各個單元模塊四角的焊接點(焊接采用二氧化碳保護焊)，確定無泄露后鍍鋅。單元模塊屏蔽體鍍鋅后包裝搬運過程中,注意不能劃傷或重力沖擊。
5、鍍鋅工藝完成后,所有屏蔽體單元模塊鋼板外層進行噴涂處理,飾面為(電鍍白)色。
五、屏蔽室制作工藝
屏蔽殼體技術方案：
主要采用數控沖孔折彎成型模塊,在廠內加工運輸到施工現場.采用重疊.插扣工藝進行連接,形成密封縫隙,可以使用隱藏式的插扣或表面有柳釘的接口:表面有沒有尖銳物,再看尖銳物到高壓放電點的距離,如果超出安全距離是不會放電的,只要空間安全距離足夠不用擔心尖銳物會放電,但在工藝當中我們要遵循不使用尖銳突出物。
A.手動屏蔽平推門
1、采用手動平推方式，配斜坡供產品進出。
2、大門頂部安裝限位開關；
3、門扇內表面屏蔽板與大廳屏蔽板相同，外表面為無孔屏蔽板裝飾。
B.電氣控制安全系統（電氣連鎖）
2、大門頂部安裝限位開關；
3、門扇內表面屏蔽板與大廳屏蔽板相同，外表面為無孔屏蔽板裝飾。
1、高壓屏蔽試驗室的大門安裝有限位開關；
2、安全回路連接大門限位開關和試驗回路，在有誤開門的情況下，它會自動切斷所加的高壓；
3、在門外安裝警燈（綠燈和紅燈）及工作指示燈，并和開關柜相連，紅燈表示高壓已加上，綠燈表示可以進入試驗室；
4、大門額外加裝紅外安全保護裝置（光幕，選配），當人員進出和產品進出時大門停止關閉避免夾人事故。
C.屏蔽結構2、安全回路連接大門限位開關和試驗回路，在有誤開門的情況下，它會自動切斷所加的高壓；
3、在門外安裝警燈（綠燈和紅燈）及工作指示燈，并和開關柜相連，紅燈表示高壓已加上，綠燈表示可以進入試驗室；
4、大門額外加裝紅外安全保護裝置（光幕，選配），當人員進出和產品進出時大門停止關閉避免夾人事故。
因屏蔽室地面內部外基本持平基礎要求，所以內部地坪故采用拖拉進出方案，便于將測試產品能夠運輸到屏蔽室內進行測試。
1、手動雙開屏蔽門: 一扇 門幅尺寸: H2.5米×W2.0米
2、手動單開屏蔽門: 一扇 門幅尺寸: H1.9米×W0.9米
3、高強度加厚簧片,在無數次開關以后保持良好的彈性,使屏蔽效能保持不變(10年壽命設計,2年免費維保，2年免費提供材料（鈹銅片）)；
4、鉸鏈設計(單門不少于2個不銹鋼鉸鏈),關閉自如,平穩輕巧；
5、室內外同時設置按鈕，便于人員操作門框設有固定裝置，門的工作牢固，可靠。
D.屏蔽室通風系統
2、手動單開屏蔽門: 一扇 門幅尺寸: H1.9米×W0.9米
3、高強度加厚簧片,在無數次開關以后保持良好的彈性,使屏蔽效能保持不變(10年壽命設計,2年免費維保，2年免費提供材料（鈹銅片）)；
4、鉸鏈設計(單門不少于2個不銹鋼鉸鏈),關閉自如,平穩輕巧；
5、室內外同時設置按鈕，便于人員操作門框設有固定裝置，門的工作牢固，可靠。
1、屏蔽室通風系統采用屏蔽室專用通風波導管，它是由小波導組成的波導束，其截面形狀設計制作為六角形，在同等插入衰減能力條件下，六角形波導的通道的面積大于方形波導，擴大了通風面積，減少換氣阻力；
2、屏蔽室進出風采用換氣機通過截止波導窗實現通風目的，首先在屏蔽殼體預定部位預留安裝通風截止波導管的孔口，波導窗與殼體焊接，同時并制作與換氣機相符的法式裝飾框，室內風口部位采用鋁合金百頁窗裝飾，波導規格定制；
3、全焊接式波導窗的連接強度遠遠高于浸錫式波導窗，運輸裝配過程不會影響其質量，確保在各頻段中的屏蔽效果；
4、全焊接式波導窗中蜂窩芯不會因為焊接的熱影響而熔化開焊；
5、全焊接式波導窗不存在浸錫式波導窗因要保證浸錫效果而存在過多焊錫，其重量遠遠小于浸錫式；6、全焊接式蜂窩波導窗采用高技術焊接法，所屬以確保即使在很小的蜂窩芯情況下也不會堵塞蜂窩孔；
7、全焊接式蜂窩波導窗采用的焊接材料為高導電和導磁性的材料，故屏蔽極好；
8、全焊接式蜂窩波導窗在所有形式的波導窗中重量最輕，風阻最小，屏蔽效果最好。
E.屏蔽室配電系統
2、屏蔽室進出風采用換氣機通過截止波導窗實現通風目的，首先在屏蔽殼體預定部位預留安裝通風截止波導管的孔口，波導窗與殼體焊接，同時并制作與換氣機相符的法式裝飾框，室內風口部位采用鋁合金百頁窗裝飾，波導規格定制；
3、全焊接式波導窗的連接強度遠遠高于浸錫式波導窗，運輸裝配過程不會影響其質量，確保在各頻段中的屏蔽效果；
4、全焊接式波導窗中蜂窩芯不會因為焊接的熱影響而熔化開焊；
5、全焊接式波導窗不存在浸錫式波導窗因要保證浸錫效果而存在過多焊錫，其重量遠遠小于浸錫式；6、全焊接式蜂窩波導窗采用高技術焊接法，所屬以確保即使在很小的蜂窩芯情況下也不會堵塞蜂窩孔；
7、全焊接式蜂窩波導窗采用的焊接材料為高導電和導磁性的材料，故屏蔽極好；
8、全焊接式蜂窩波導窗在所有形式的波導窗中重量最輕，風阻最小，屏蔽效果最好。
1、根據設備用電負荷的大小，選用合適線徑的供電電纜和不同容量的電源濾波器；
2、電源濾波器測試標準符合:MIL---STD---100:
3、屏蔽室的強電部分采用專用濾波器；
4、室內電纜或管線走線，按要求位置配置電源插座。(按現場環境和用戶要求分布)；
5、所有電源濾波器應集中安裝,濾波器前端不能有過流保護裝置但可設置過載裝置(屏蔽房使用的電源前端應保證沒有帶變頻器的設備)；
F.電源濾波器2、電源濾波器測試標準符合:MIL---STD---100:
3、屏蔽室的強電部分采用專用濾波器；
4、室內電纜或管線走線，按要求位置配置電源插座。(按現場環境和用戶要求分布)；
5、所有電源濾波器應集中安裝,濾波器前端不能有過流保護裝置但可設置過載裝置(屏蔽房使用的電源前端應保證沒有帶變頻器的設備)；
濾波器須采用散熱好,絕緣性能高的高插入損耗的專用級濾波器，以避免因濾波器質量問題引起的爆炸、鼓泡造成的事故，屏蔽大廳不接地嚴禁通電進行任何測試實驗。
1、本濾波器為雙線制濾波器,為了消除沿電源線傳播的高頻電流的非對稱分量,原則上每對配電線應接入一臺濾波，即單相交流電路一臺。
2、濾波器一般安裝在屏蔽室的頂部，若濾波器安裝在屏蔽室側壁時則濾波器必須由托架支撐。
3、為了隔絕濾波器輸入端與輸出端的耦合作用，輸出線應引入屏蔽室內，而濾波器應置于屏蔽室外。
4、為了保證濾波器的衰減性能，濾波器外殼與屏蔽室金屬壁應有可靠的接觸。
5、為了安全，屏蔽室必須接地，建議在安裝濾波器處的附近一點接地。濾波器必須安裝在干燥通風之處。
6、在屏蔽室安裝濾波器處預先鉆孔，孔徑為a24-b25。
7、將波導連接器穿過洞孔引向室內，然后在室內將螺母盤與屏蔽壁(銅網或鋼板)壓牢。
8、室外電源進線接在濾波器的連線上，室內電源即從波導連接器內引引出連線相接。
G.屏蔽殼體接地(接地網需方自備)2、濾波器一般安裝在屏蔽室的頂部，若濾波器安裝在屏蔽室側壁時則濾波器必須由托架支撐。
3、為了隔絕濾波器輸入端與輸出端的耦合作用，輸出線應引入屏蔽室內，而濾波器應置于屏蔽室外。
4、為了保證濾波器的衰減性能，濾波器外殼與屏蔽室金屬壁應有可靠的接觸。
5、為了安全，屏蔽室必須接地，建議在安裝濾波器處的附近一點接地。濾波器必須安裝在干燥通風之處。
6、在屏蔽室安裝濾波器處預先鉆孔，孔徑為a24-b25。
7、將波導連接器穿過洞孔引向室內，然后在室內將螺母盤與屏蔽壁(銅網或鋼板)壓牢。
8、室外電源進線接在濾波器的連線上，室內電源即從波導連接器內引引出連線相接。
系統內的所有電氣設備，包括輔助設備，外殼均應接地。因為電子設備的電源線絕緣層破壞和偶然接觸時，設備的外殼可能帶電，極易造成人身和設備事故，必須將外殼接地，以使外殼上積聚的電荷迅速排放到大地。
電磁屏蔽室的接地電阻一般是越小越好，但是過小的接地電阻會造成機房的建設投資大幅度提高，為此SJ31470(國家屏蔽機房施工規范)提出，屏蔽大廳的接地電阻為小于0.5歐姆。
H.地面制作要求
地面屏蔽結構
1、在地面鋪設3mm絕緣層電磁屏蔽層采用鋪設3mm花紋板焊連接。
2、地面電磁屏蔽層與墻體屏蔽板的連接采用M8拼裝，焊接處防腐處理；
3、接地極穿過地面電磁屏蔽層時，應有3處以上用導線與試驗接地網滿焊，以保證整體電磁屏蔽性能及可靠的電氣連接；
I.照明要求2、地面電磁屏蔽層與墻體屏蔽板的連接采用M8拼裝，焊接處防腐處理；
3、接地極穿過地面電磁屏蔽層時，應有3處以上用導線與試驗接地網滿焊，以保證整體電磁屏蔽性能及可靠的電氣連接；
屏蔽室頂部照明燈具做在室內吊頂裝飾板上方，嵌入式安裝，照明開關在大廳側墻控制。照明采用LED平板燈具，無噪音、無干擾。
六、屏蔽結構
屏蔽頂部：
頂部δ=1.5mm鍍鋅鋼板外噴塑剪板折彎制成50mm厚屏蔽模塊，經過校正、焊接、打磨；
墻壁屏蔽內裝飾：
1、墻壁模塊δ=1.5mm鍍鋅鋼板外噴塑剪板折彎制成50mm厚屏蔽單元模塊，經過校正、焊接、打磨；
2、大廳內四周隔音吸音裝飾材料采用(防火阻然,滿足消防驗收要求)T50巖棉彩鋼板；
3、內壁采用烤漆工藝噴涂，整個內飾美觀大方，開口虛位少，做工精致，達到隔美觀大方效果。
2、大廳內四周隔音吸音裝飾材料采用(防火阻然,滿足消防驗收要求)T50巖棉彩鋼板；
3、內壁采用烤漆工藝噴涂，整個內飾美觀大方，開口虛位少，做工精致，達到隔美觀大方效果。
七、室內電器系統
1、屏蔽室內配置開關插座，合理安排燈具開關，插座，數量及位置，以確保照度達到要求；
2、屏蔽室內所有電纜管線都應用波導管下面放線，室內強弱電線纜不可合并扎捆，安線纜類別分開鋪設。
2、屏蔽室內所有電纜管線都應用波導管下面放線，室內強弱電線纜不可合并扎捆，安線纜類別分開鋪設。
八、機房配電箱
1、為保障各種設備的用電安全,屏蔽室外制作一個電控箱作該機房的電源總控，內設空氣開關，熔斷器，指示燈，接地線柱等。
2、信號類傳輸裝置(設備)單獨制作控制箱，根據設備外形尺寸在電控箱內制作橋架。
九、局放屏蔽室施工方案
2、信號類傳輸裝置(設備)單獨制作控制箱，根據設備外形尺寸在電控箱內制作橋架。
1、施工準備
9.1.1. 技術準備
• 熟悉屏蔽室設計圖紙，明確施工要求和技術標準。
• 制定施工組織設計，確定施工流程和施工方法。
• 對施工人員進行技術交底，確保施工人員了解施工工藝和質量要求。
• 制定施工組織設計，確定施工流程和施工方法。
• 對施工人員進行技術交底，確保施工人員了解施工工藝和質量要求。
9.1.2. 材料準備
• 根據設計要求，采購屏蔽室所需的各種材料，如屏蔽材料、龍骨、裝飾材料等。
• 對采購的材料進行檢驗，確保材料質量符合要求。
• 對采購的材料進行檢驗，確保材料質量符合要求。
9.1.3. 場地準備
• 清理施工場地，確保場地平整、干凈。
• 按照設計要求，對場地進行測量放線，確定屏蔽室的位置和尺寸。
• 按照設計要求，對場地進行測量放線，確定屏蔽室的位置和尺寸。
2、屏蔽室主體施工
9.2.1. 屏蔽殼體安裝
• 安裝屏蔽殼體龍骨，確保龍骨安裝牢固、平整。
• 鋪設屏蔽材料，如銅箔、鋼板等，確保屏蔽材料鋪設嚴密、無漏洞。
• 對屏蔽殼體進行焊接和密封處理，確保屏蔽殼體的密封性和屏蔽效能。
• 鋪設屏蔽材料，如銅箔、鋼板等，確保屏蔽材料鋪設嚴密、無漏洞。
• 對屏蔽殼體進行焊接和密封處理，確保屏蔽殼體的密封性和屏蔽效能。
9.2.2. 門、窗安裝
• 安裝屏蔽門和屏蔽窗，確保門、窗安裝牢固、密封良好。
• 對門、窗進行調試，確保門、窗開啟靈活、關閉嚴密。
• 對門、窗進行調試，確保門、窗開啟靈活、關閉嚴密。
3、電氣系統施工
9.3.1. 接地系統安裝
• 按照設計要求，安裝屏蔽室接地系統，確保接地電阻符合要求。
• 對接地系統進行測試，確保接地系統的可靠性。
• 對接地系統進行測試，確保接地系統的可靠性。
9.3.2. 電源系統安裝
• 安裝屏蔽室電源濾波器，確保電源系統的電磁兼容性。
• 鋪設電源線路，確保電源線路安裝牢固、整齊。
• 鋪設電源線路，確保電源線路安裝牢固、整齊。
4、裝飾工程施工
9.4.1. 墻面、頂面裝飾
• 安裝墻面和頂面裝飾材料，如吸音板、防火板等，確保裝飾材料安裝牢固、美觀。
• 對裝飾材料進行表面處理，如涂刷涂料等，確保裝飾材料的表面質量。
• 對裝飾材料進行表面處理，如涂刷涂料等，確保裝飾材料的表面質量。
9.4.2. 地面裝飾
• 安裝地面裝飾材料，如防靜電地板等，確保地面裝飾材料安裝牢固、平整。
• 對地面裝飾材料進行接地處理，確保地面的靜電防護性能。
• 對地面裝飾材料進行接地處理，確保地面的靜電防護性能。
5、調試與驗收
9.5.1. 屏蔽效能測試
• 采用專業的測試設備，對屏蔽室的屏蔽效能進行測試，確保屏蔽效能符合設計要求。
9.5.2. 電氣系統測試
• 對屏蔽室的電氣系統進行測試，確保電氣系統的可靠性和安全性。
9.5.3. 驗收
• 組織相關人員對屏蔽室進行驗收，確保屏蔽室的施工質量符合要求。
十、施工程序及供需方分工
| 類 別 | 序 號 | 工 名 |
程 稱 |
局 放 試 驗 室 工 程 進 度 表 | ||
| 實用天數 | 負責人 | 工 程 配 套 圖 | ||||
| 絕緣 緣 地 坪 制 作 |
1 | 平面布置圖確認 | 1 | 雙方 | A1-平面布置圖，接地位置確認 | |
| 2 | 接地樁施工 | 1 | 需方 | 由需方提供方案及原材料和指導檢測，需方負責施工. | ||
| 3 | 絕緣地坪焊接 | 3 | 我方 | 絕源地坪圖（測量絕緣電阻） | ||
| 4 | 屏蔽 室底面鋼板焊接 | 3 | 我方 | （完成測量絕緣電阻） | ||
| 屏 蔽 室 建 造 | 5 | 屏蔽體制作 | 5 | 我方 | A1-1 屏蔽室平面布置圖 | |
| 6 | 手動屏蔽門制作 | 3 | 我方 | |||
| 7 | 電動控制箱安裝 | 1 | 我方 | B11-手動門、接駁導軌 | ||
| 8 | 屏蔽室接地焊接 | 1 | 需方 | B12-接地銅螺桿圖 | ||
| 9 | 穿線線槽敷設 | 1 | 需方 | 線槽敷設位置圖 | ||
| 10 | 屏蔽室性能檢測 | 1 | 雙方 | 屏蔽性能檢查，驗收檢測報告 | ||
| 11 | 屏蔽室外裝潢 | 5 | 我方 | |||
| 12 | 屏蔽室室內噴漆 | 2 | 我方 | |||
| 13 | 控制室建造 | 2 | 我方 | A1-2 控制室平面布置圖 | ||
| 14 | 照明動力線安裝 | 2 | 我方 | B19-照明電氣圖 | ||
| 15 | 控制室木地板鋪裝 | 1 | 我方 | |||
| 地坪 | 16 | 環氧地坪漆 | 3 | 需方 | ||
| 共計天數：30 天左右 | ||||||
十一、屏蔽室主材說明單
十二、主要施工管理人員表
| 序號 | 材料名稱 | 規格 | 數量 | 備注 |
| 1 | 全屏蔽試驗室 | 6.0 米 ×4米×3.5米 | 1 | 外尺寸 |
| 1、五面屏蔽體 1.5 毫米鍍鋅板 2、墻板加強筋 1.5 毫米鍍鋅板 3、墻體加強方鋼等 4×40×40 4、屏蔽室地面 1.5 毫米鋼板 5、門框及附件（含滾輪、傳動機構等） 3 × 150×150 （上述四項材料加工費開料、折邊、開孔、粗加工等）+ （CO2 焊絲、電焊條、氧氣、油漆等雜項） 6、絕緣地坪 采用 5mm 厚 PP 板 約 50m²+（焊條、焊劑等雜項） 7、四面裝潢 （含頂部鋁塑板、托架等） 夾芯巖棉板約 60m² 8、屏蔽房內屏蔽照明燈具、電線、穿管、電氣控制箱等雜項 |
||||
| 2 | 手動動屏蔽大門 | 2.0米×2.5 米 | 1 扇 | |
| 3 | 手動屏蔽小門 | 0.9米 × 1.9 米 | 1 扇 | |
| 含框架、屏蔽機構、鈹青銅、鎖緊機構等 | ||||
| 4 | 控制室小門 | 0.9 米 × 1.9 米 | 1 扇 | |
| 5 | 通風波導窗 | 1.5米×0.8米 | 2 個（裝在控制室內） | |
| 6 | 電源濾波器 | AC380V/50HZ×63A | 1 個（主回路濾波器） | |
| 7 | 電源濾波器 | AC220V/50HZ×16A | 1 個（插座濾波器） | |
| 8 | 屏蔽控制室 | 2.2 米×6.0 米×4.0 米 | 1 套 | |
| 9 | 1.5 匹空調 | 含空調及安裝費及濾波器 | 1 臺（選配） | |
| 10 | 控制室地板 | 優質復合地板 | 約 10 平方 | |
| 11 | 控制室觀察窗 | 1.8 米 × 1.0 米 | 1 套 | |
| 12 | 警燈 | 安裝在屏蔽大門上方 | 1 套 | |
| 13 | 電氣控制聯鎖開 關 | 安裝在大門、小門等 | 1 套 | |
| 14 | 屏蔽室照明 | 屏蔽室 LED 燈 4 個，控制室 LED 燈 2 個，應急指示燈 1 個 | 1 套 | |
主要施工管理人員表
勞動力計劃表
十三、施工中的注意事項
2、電源系統安裝
3、其他注意事項

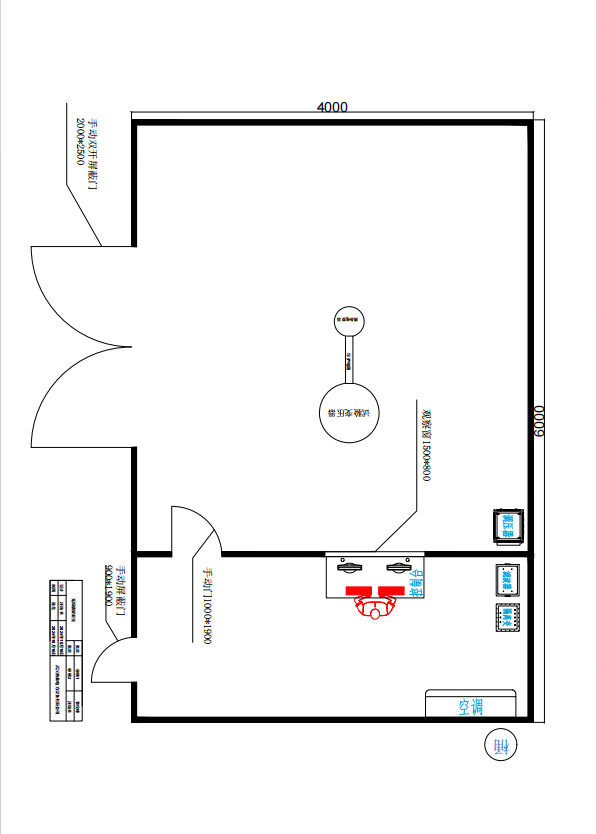

十四、設計平面圖

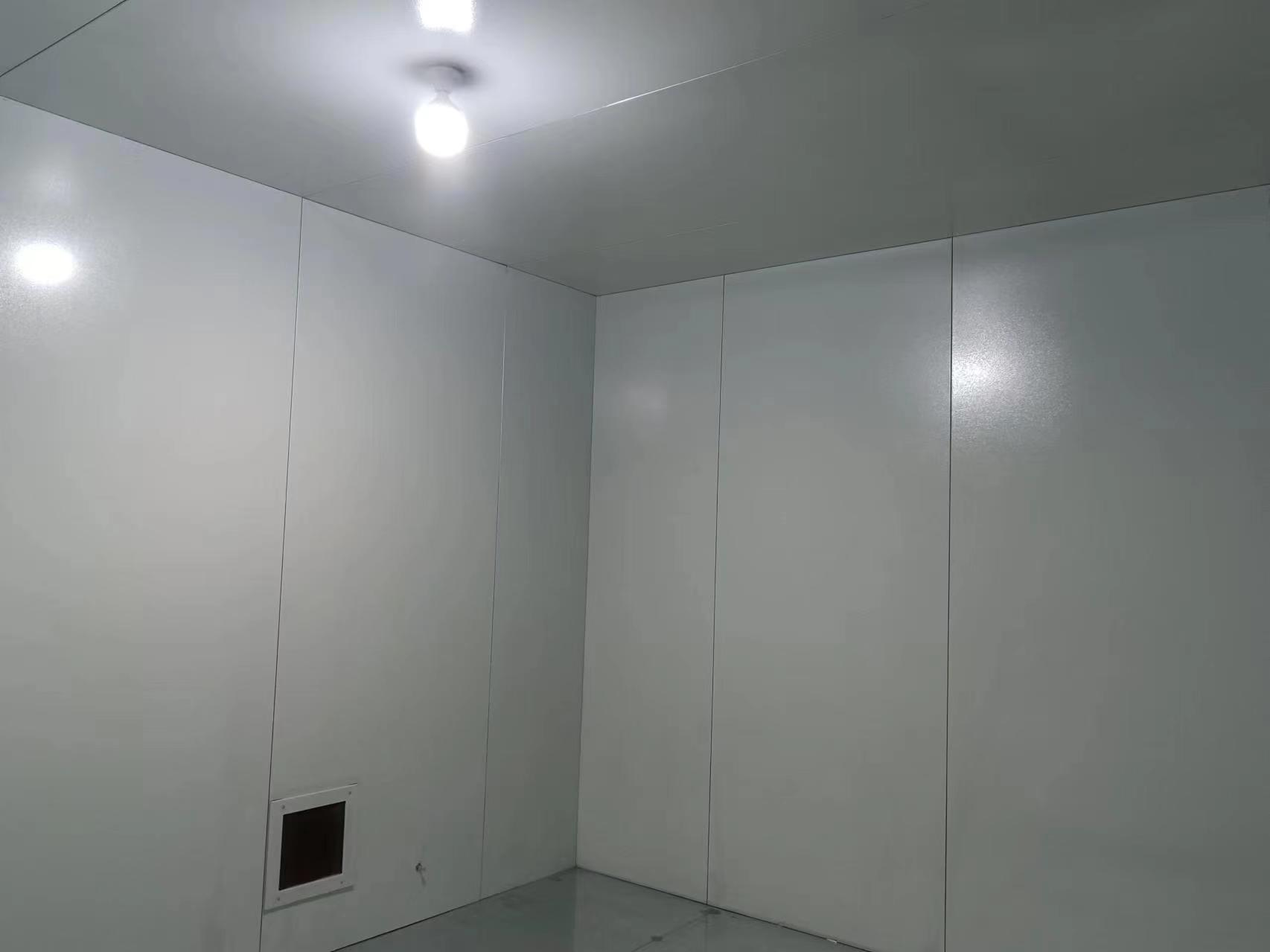

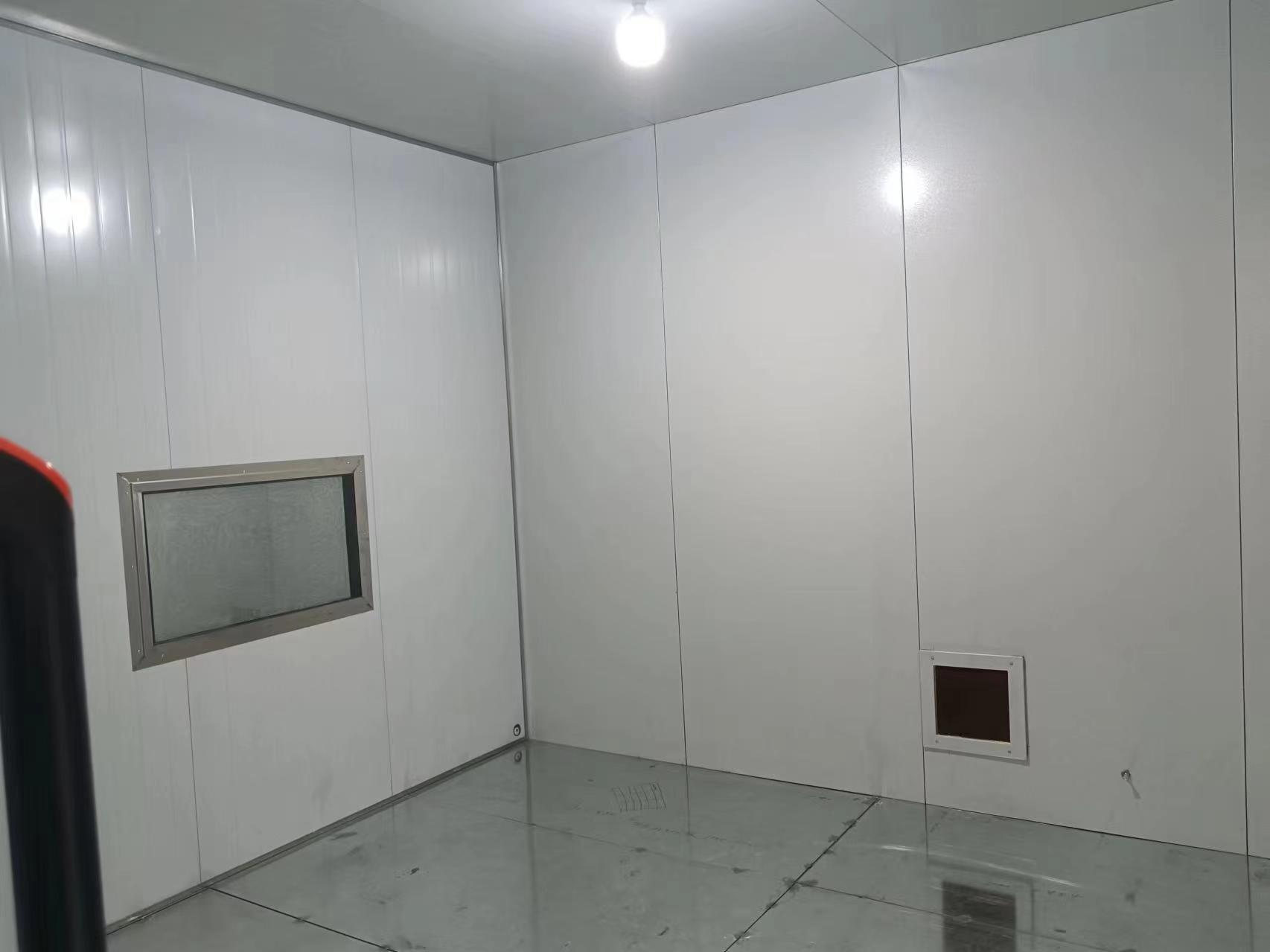

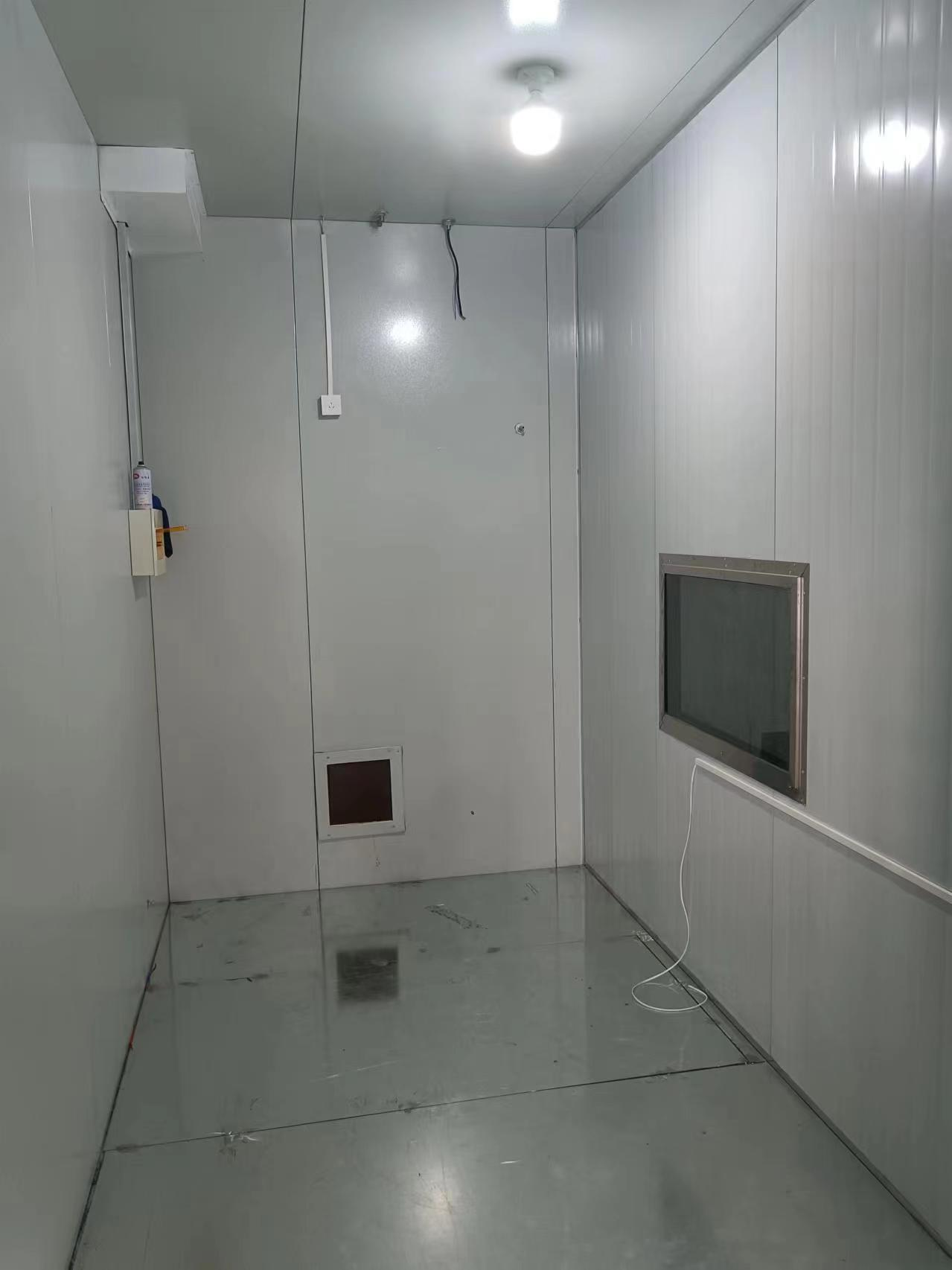

十五、交付圖片案例
十六、技術服務、包括培訓、安裝指導等
16.3培訓和設備檢驗
| 名稱 | 姓名 | 職務 | 職稱 | 主要資歷、經驗及承擔過的項目 |
| 項目經理 | 汪瑞林 | 項目經理 | 工程師 | 該團隊是我公司施工團隊的王牌，曾經參與過大連北方高壓屏 蔽試驗室的設計、施工。施工過 的屏蔽室大大小小超過 100 套， 具有豐富的施工經驗。 |
| 技術負責人 | 曹俊峰 | 技術總監 | 工程師 | |
| 施工員 | 張云 | 施工部長 | ||
| 質量員 | 潘紅忠 | 質檢部長 | ||
| 安全員 | 王勝偉施工 | 安全部長 |
勞動力計劃表
工種、 級 別 |
按工程施工階段投入勞動力情況（8小時/天） | |||||||
| 接地施工階段 | 地面屏 蔽施工 階段 |
檁條及屏 蔽框架施 工階段 |
屏蔽板 安裝階 段 |
大門、小門、 波導窗及附屬設施安裝階段 | 濾波器、配 電等設施安裝階段 | 外部裝飾施工階段 | 地坪施工階段 | |
| 打接 地工 |
3 | |||||||
| 安裝工 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 電焊工 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 安全員 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
十三、施工中的注意事項
1、接地系統安裝
13.1.1. 貴司嚴格按照設計要求選擇接地材料和接地方式。確保接地電阻符合規定標準，一般要求接地電阻小于特定數值，以保證良好的接地效果。
13.1.2. 接地連接必須牢固可靠。進行焊接時，要保證焊接質量，避免出現虛焊、漏焊等情況。使用螺栓連接時，要確保螺栓緊固，防止松動。
13.1.3. 接地系統的布線要合理規劃，避免與其他電氣線路產生干擾。盡量縮短接地線路的長度，以減少接地電阻。
12.1.4. 對接地系統進行測試時，我司使用專業的測試設備，并按照正確的測試方法進行操作。確保測試結果準確可靠，如有問題及時進行整改。
13.1.2. 接地連接必須牢固可靠。進行焊接時，要保證焊接質量，避免出現虛焊、漏焊等情況。使用螺栓連接時，要確保螺栓緊固，防止松動。
13.1.3. 接地系統的布線要合理規劃，避免與其他電氣線路產生干擾。盡量縮短接地線路的長度，以減少接地電阻。
12.1.4. 對接地系統進行測試時，我司使用專業的測試設備，并按照正確的測試方法進行操作。確保測試結果準確可靠，如有問題及時進行整改。
2、電源系統安裝
13.2.1. 電源濾波器的選擇要符合屏蔽室的電磁兼容性要求。確保濾波器能夠有效濾除電源中的干擾信號，提高電源的質量。
13.2.2. 安裝電源濾波器時，要注意濾波器的安裝位置和方向。一般來說，濾波器應安裝在靠近電源入口處，并按照說明書正確連接。
13.2.3. 電源線路的鋪設要符合電氣安全規范。使用合格的電線電纜，并確保線路的絕緣良好，避免發生漏電、短路等安全事故。
13.2.4. 對電源系統進行調試時，要檢查電源的電壓、頻率等參數是否符合要求。同時，要測試電源濾波器的濾波效果，確保電源系統的穩定性和可靠性。
13.2.2. 安裝電源濾波器時，要注意濾波器的安裝位置和方向。一般來說，濾波器應安裝在靠近電源入口處，并按照說明書正確連接。
13.2.3. 電源線路的鋪設要符合電氣安全規范。使用合格的電線電纜，并確保線路的絕緣良好，避免發生漏電、短路等安全事故。
13.2.4. 對電源系統進行調試時，要檢查電源的電壓、頻率等參數是否符合要求。同時，要測試電源濾波器的濾波效果，確保電源系統的穩定性和可靠性。
3、其他注意事項
13.3.1. 施工過程中，要注意保護電氣設備和線路。避免在施工過程中對電氣設備和線路造成損壞，如有必要，可以采取防護措施。
13.3.2. 電氣系統的施工要與屏蔽室的其他施工環節相互配合。確保電氣系統的安裝不會影響屏蔽室的屏蔽效能和整體結構。
13.3.3. 施工過程中，要注意安全，做好防護措施，確保施工人員的人身安全。施工人員要具備專業的電氣知識和技能。嚴格按照施工規范進行操作，確保施工質量和安全。電氣系統的安裝要符合電氣安全規范，接地系統要可靠。
13.3.4. 在施工完成后，要對電氣系統進行全面的檢查和測試。確保電氣系統的各項功能正常，如有問題及時進行修復。
13.3.5. 屏蔽材料的鋪設要嚴密、無漏洞，焊接和密封處理要牢固、可靠。裝飾工程的施工要注意美觀和實用性，同時要保證裝飾材料的環保性。
13.3.2. 電氣系統的施工要與屏蔽室的其他施工環節相互配合。確保電氣系統的安裝不會影響屏蔽室的屏蔽效能和整體結構。
13.3.3. 施工過程中，要注意安全，做好防護措施，確保施工人員的人身安全。施工人員要具備專業的電氣知識和技能。嚴格按照施工規范進行操作，確保施工質量和安全。電氣系統的安裝要符合電氣安全規范，接地系統要可靠。
13.3.4. 在施工完成后，要對電氣系統進行全面的檢查和測試。確保電氣系統的各項功能正常，如有問題及時進行修復。
13.3.5. 屏蔽材料的鋪設要嚴密、無漏洞，焊接和密封處理要牢固、可靠。裝飾工程的施工要注意美觀和實用性，同時要保證裝飾材料的環保性。
十四、設計平面圖
十五、交付圖片案例
十六、技術服務、包括培訓、安裝指導等
16.1技術服務宗旨
堅持“客戶至上”原則
在此次項目的技術支持與服務中，始終堅持我們公司一貫的質量管理方針，堅持“用戶第一，優質、可靠、適用”的服務原則，保證為用戶提供完善周到的售后服務和技術支持。
始終以“快速響應、達到滿意、超過期望”為我司的服務宗旨。
我司有著非常完善的技術服務團隊，有專門的技術人員負責對客戶進行全方位的技術支持和服務，從電話咨詢、傳真、郵件，直到用戶現場服務，我們一貫秉承以最快的速度響應客戶需求。
堅持“客戶至上”原則
在此次項目的技術支持與服務中，始終堅持我們公司一貫的質量管理方針，堅持“用戶第一，優質、可靠、適用”的服務原則，保證為用戶提供完善周到的售后服務和技術支持。
始終以“快速響應、達到滿意、超過期望”為我司的服務宗旨。
我司有著非常完善的技術服務團隊，有專門的技術人員負責對客戶進行全方位的技術支持和服務，從電話咨詢、傳真、郵件，直到用戶現場服務，我們一貫秉承以最快的速度響應客戶需求。
16.2服務計劃
16.2.1售前技術服務：
1.設立專業的咨詢團隊，為客戶提供詳細的技術解答，針對產品我們將會為用戶進行產品展示活動和線上演示，讓客戶直觀了解產品性能和特點。
2.為用戶提供相關產品的資料，當好用戶的參謀，根據客戶需求，提供個性化的解決方案和建議。
2.為用戶提供相關產品的資料，當好用戶的參謀，根據客戶需求，提供個性化的解決方案和建議。
16.2.2售中技術服務：
1.保持與客戶的密切溝通，及時反饋訂單進度和相關信息。
2.安排專業人員跟進項目實施，提供現場技術服務，使所供設備安全、正常投運，派出合格的現場服務人員，不稱職無條件更換。保障產品安裝、調試等工作的順利進行。
2.安排專業人員跟進項目實施，提供現場技術服務，使所供設備安全、正常投運，派出合格的現場服務人員，不稱職無條件更換。保障產品安裝、調試等工作的順利進行。
16.2.3售后技術服務：
1.提供定期的回訪服務，了解客戶使用產品的情況和滿意度。
2.設立專門的售后服務熱線和在線平臺，確保客戶能及時反饋問題。
3.參加現場開箱驗收，若發現問題及時解決，快速響應客戶的售后需求，及時安排維修、更換等服務。
4.配合安裝單位對設備的落位，并列，安裝等進行現場指導，以及后續為客戶提供產品升級和維護的相關信息和建議。
5.對主要元件進行抽測。
6.配合初次試驗。
2.設立專門的售后服務熱線和在線平臺，確保客戶能及時反饋問題。
3.參加現場開箱驗收，若發現問題及時解決，快速響應客戶的售后需求，及時安排維修、更換等服務。
4.配合安裝單位對設備的落位，并列，安裝等進行現場指導，以及后續為客戶提供產品升級和維護的相關信息和建議。
5.對主要元件進行抽測。
6.配合初次試驗。
16.3培訓和設備檢驗
16.3.1貴公司會議室理論培訓：
我公司會派遣技術精湛的技術人員前往貴公司，對貴公司技術人員展開技術指導與培訓工作，技術指導分為理論培訓和實操，我們會準備詳細的PPT進行理論講解，促使需方技術人員能夠獲取關于操作、調試以及維修等全面的知識。在培訓或指導操作的過程中，我公司會向客戶使用人員提供必要的檢驗儀器、工具以及技術資料。
貴公司會議室理論培訓計劃表
| 序號 | 技術服務內容 | 計劃人數 | 派出人員構成 | 地點 | |
| 職稱 | 人數 | ||||
| 1 | 理論培訓 | 不定人數 | 工程師 | 1人 | 廠內會議室 |
| 2 | 操作 | 不定人數 | 工程師 | 1人 | 廠內會議室 |
| 3 | 日常維護保養 | 不定人數 | 工程師 | 1人 | 廠內會議室 |
| 4 | 維修及分析 | 不定人數 | 工程師 | 1人 | 廠內會議室 |
16.6.2貴公司車間現場實操培訓：
我公司會派遣技術精湛、稱職的技術人員前往貴公司現場，進行指導安裝以及調試（涵蓋性能和驗收試驗）、操作、維護等技術服務。我公司的現場技術人員會詳細地闡釋技術資料、圖紙、工藝流程、操作步驟、設備性能以及維修方法，同時幫助解決需方的相關技術問題。此外，我公司現場技術人員還會指導或協助培訓需方人員進行安裝、調試、操作、維修、分析以及檢驗等工作。
貴公司車間現場實操培訓計劃表
| 序號 | 技術服務內容 | 計劃人數 | 派出人員構成 | 地點 | |
| 職稱 | 人數 | ||||
| 1 | 現場培訓 | 不定人數 | 工程師 | 1人 | 廠內現場 |
| 2 | 指導安裝 | 不定人數 | 工程師 | 1人 | 廠內現場 |
| 3 | 調試 | 不定人數 | 工程師 | 1人 | 廠內現場 |
| 4 | 操作 | 不定人數 | 工程師 | 1人 | 廠內現場 |
| 5 | 日常維護保養 | 不定人數 | 工程師 | 1人 | 廠內現場 |
| 6 | 維修及分析 | 不定人數 | 工程師 | 1人 | 廠內現場 |
