變壓器絕緣、直流電阻試驗及方法 --【赫茲電力】
發布時間：2024-10-17 09:23:07人氣：

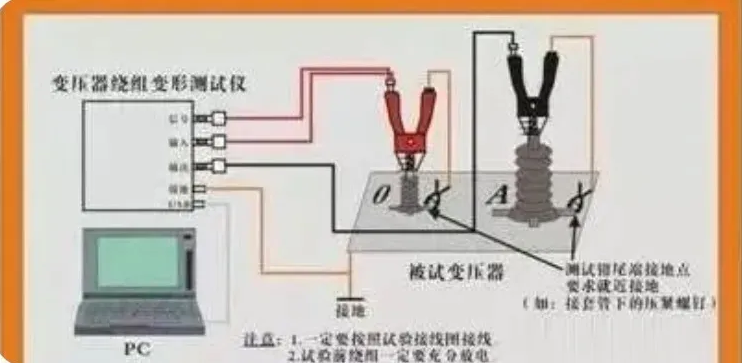

一、工程施工交接試驗現場對變壓器的試驗項目
(1) 變壓器線圈直流電阻測試；
(2) 變壓器變比測試；
(3) 變壓器接線組別試驗；
(4) 變壓器線圈絕緣電阻及吸收比試驗；
(5) 變壓器油耐壓試驗；

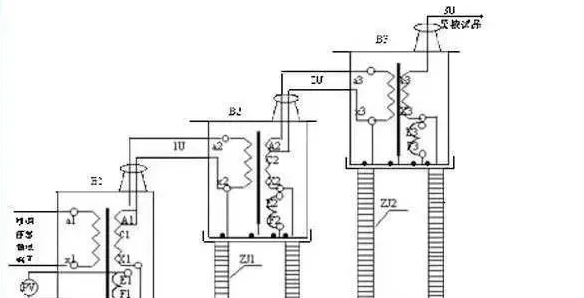

(6) 變壓器交流耐壓試驗；
(7) 變壓器吊芯檢查試驗；
注意：
在變壓器初次投運時要做全壓沖擊合閘試驗，對電纜變壓器共進行五次沖擊，然后進行24小時的變壓器空載。
對于大容量的變壓器還要做絕緣套管及油的介質損失角試驗。如有特種變壓器和對變壓器有特殊要求時，按交接驗收規范標準規定項目進行變壓器試驗。
二、變壓器現場交接的試驗
1、變壓器線圈直流電阻測試
（簡稱為直流電阻測試）
作用：
判斷線圈內部接頭、引線與線圈接頭、分接開關與引線的焊接質量，分接開關各個分接位置及載流部分有無開路和短路情況。
測試變壓器線圈直流電阻采用電橋法，對于小于100電阻的多采用雙臂電橋，也稱為凱爾文橋；大于100電阻的采用單臂電橋，又稱惠斯登電橋。

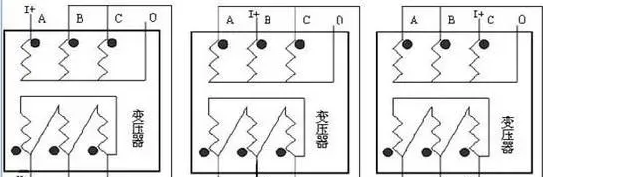

測量方法：
測量線圈的直流電阻應在引線端上接線，測出分接開關上所有位置上的直流電阻，如有中性點引出端測線直流電阻，無中性點引出端測線直流電阻。
注意：
① 使用電橋時首先要接好橋臂的四根接線，兩根電流接線端要接在變壓器靠線圈側即內側，兩根電壓接線端要接靠線圈外側，這樣可以提高測量準確性。
② 由于線圈是一個較大的電感性元器件，測量時電橋中電源向它充電，經一定的時間后才會穩定，所以要讀取穩定時指示的電阻值。
③ 在使用電橋時要先打開電源開關，經過一段時間后再接通電橋的檢流計，然后根據檢流計偏轉的方向來平衡電橋，否則電橋很難調平衡。如果掌握檢流計正、負偏轉的速度、方向與測試準確值大小變化的關系，就能很快調節倍率開關或調節數值旋鈕將檢流計調到平衡。
④ 當電橋指針向正方向打得快時，倍率開關要向小調整，調整后電橋指針向正方打的速度降慢時再將數值旋鈕向小調整，先調高位數后調低位數，直到電橋調整平衡。
⑤ 當電橋指針向正負方向打得快時，倍率開關要向大調整，調整后電橋指針向正方打得慢時再將數值旋鈕向大調整，直到電橋平衡。平衡后讀出數值，用讀出的數值再乘上倍率，就是所測得的該相該分接開關上的直流電阻。
⑥ 電橋平衡后的讀數即是所測直流電阻值，讀值為按高位數向低位數排列起來的數值再乘上倍率。
測量結果判定：
（1）將測量時的溫度記錄下來，把測得的結果一律換算成20℃時的直流電阻值進行比較，不能忽略溫度變化對測試的影響，不可將不同溫度下測的數值進行比較，否則將產生出錯誤的比較結果。當直流電阻較大時，采用單臂電橋測試的結果要減去接線電阻，雙臂電橋則無接線的影響。
（2）對1600kVA以上的變壓器，各相線圈間同檔分接開關的直流電阻相互間差別不大于三相平均值的2％；各線間同檔分接開關的直流電阻相互間差別不大于三相平均值的1％。
（3）對1600kVA以下的變壓器，各相線圈間同檔分接開關的直流電阻相互間差別不大于三相平均值的4％；各線間同檔分接開關的直流電阻相互間差別不大于三相平均值的2％。
（4）當測得的三相不平衡直流電阻值超過以上標準時，如不是測量電橋誤差，則應考慮分接開關接線不良、線圈間焊接不良、斷線、變壓器套管中導電管和引線接線不良等因素。

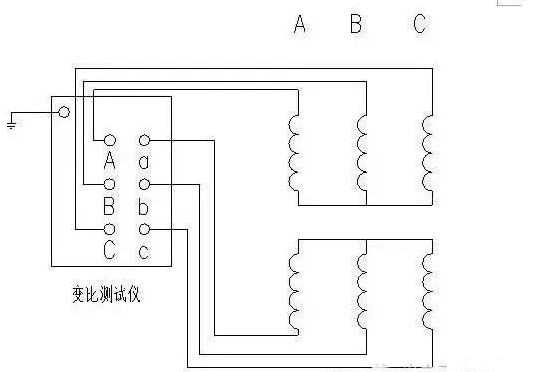

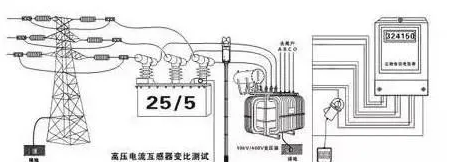

2、變壓器變比的測量
測量變比的目的：
驗證變壓器的電壓變換是否符合規定值，達到設計值；開關各引出線的接線是否正確，可初步判斷變壓器是否存在匝間短路現象等。
電壓表比較法、電橋法、新型的、電腦控制式的、多功能的變壓器變比數字式電橋。
測量方法：
（1）電壓表法
① 在變壓器一次側加入380V電源，用三相開關控制，并在某線間接入一電壓表測其線電壓；在變壓器二次側接入一電壓表，測其相對應線電壓，合上開關后兩塊表同時讀數，得出的數值需經換算，換算后的數值為變壓器的變比。
② 換算的方法為以低壓側測試值為標準值，換算成二次側相當于400V時一次側的讀值，此時的讀值就是變比。變比的誤差為：測試的高壓值減去標準值的差值，再除以標準值約百分?jǐn)?shù)則為此檔變比。
③ 電壓表法要求測試時電壓的波動要小，兩塊電壓表的讀數要同步，電壓表要求精度是0.5級，操作時要注意安全。
例如：變壓器一次側測量值為383.5V，二次側測量值為15.3V
則：高壓側電壓＝383.5×400／15.3＝10026
變壓器變比的誤差
＝[(10026—10000)／10000]×100＝0.26
即：10000V檔的誤差是百分之0.26
說明：與變壓器規定的百分之五的要求相比是合格的。
2）電橋法
用變比電橋測量變壓器變比時，要按電橋的操作說明書進行接線，操作按說明書進行，越現代化的儀器設備操作越簡單。
注意：
① 接線時一次、二次不要接錯；
② 對有極性要求的設備要注意極性的接法、注意各操作按鈕的置放位置。
3、變壓器的組別試驗

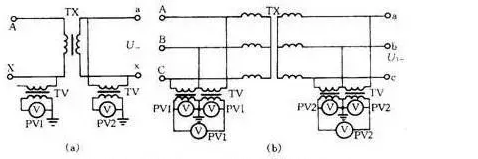

方法一：雙電壓表法
做法：
將電源接入變壓器，通過測一、二次電壓來判斷變壓器的組別。
要求：
（1）它要求三相電壓基本上是平衡的，不平衡度不應超過2％，否則測量誤差太大甚至造成無法判斷連接組別
（2）所采用的電壓表要有足夠的準確度，一般采用0.5級或1級的電壓表。
方法二：直流法
一般在現場不進行試驗，經大修后的變壓器可采用此方法進行。
方法三：
多功能的變壓器變比、組別、極性自動數字式電橋。
4、變壓器吊芯檢查試驗
準備工作：
（1）首先要對氣候和環境進行考慮和安排；
（2）對人力進行安排；
（3）對機具、材料進行安排；
（4）有完善可行的方案、工序的安排和具體實施措施。
吊芯檢查工作是在吊芯過程中進行的，如若準備不充分將會延長吊芯的時間，器身長時間暴露在空氣中，將不利于吊芯工作。
(1) 變壓器線圈直流電阻測試；
(2) 變壓器變比測試；
(3) 變壓器接線組別試驗；
(4) 變壓器線圈絕緣電阻及吸收比試驗；
(5) 變壓器油耐壓試驗；

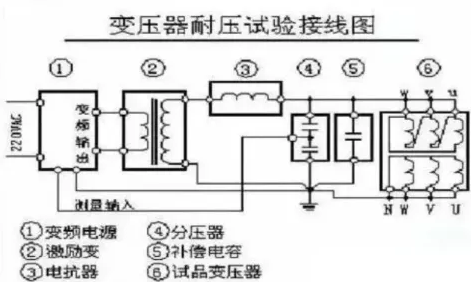

(6) 變壓器交流耐壓試驗；
(7) 變壓器吊芯檢查試驗；
注意：
在變壓器初次投運時要做全壓沖擊合閘試驗，對電纜變壓器共進行五次沖擊，然后進行24小時的變壓器空載。
對于大容量的變壓器還要做絕緣套管及油的介質損失角試驗。如有特種變壓器和對變壓器有特殊要求時，按交接驗收規范標準規定項目進行變壓器試驗。
二、變壓器現場交接的試驗
1、變壓器線圈直流電阻測試
（簡稱為直流電阻測試）
作用：
判斷線圈內部接頭、引線與線圈接頭、分接開關與引線的焊接質量，分接開關各個分接位置及載流部分有無開路和短路情況。
測試變壓器線圈直流電阻采用電橋法，對于小于100電阻的多采用雙臂電橋，也稱為凱爾文橋；大于100電阻的采用單臂電橋，又稱惠斯登電橋。

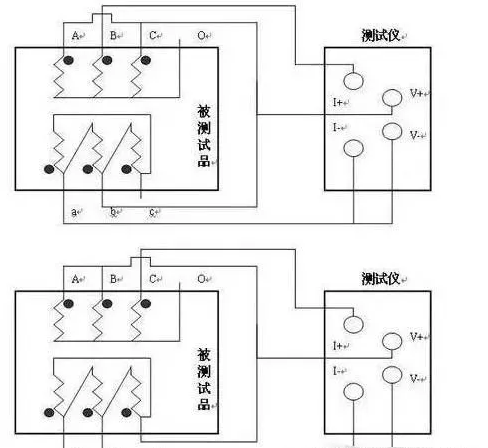

測量方法：
測量線圈的直流電阻應在引線端上接線，測出分接開關上所有位置上的直流電阻，如有中性點引出端測線直流電阻，無中性點引出端測線直流電阻。
注意：
① 使用電橋時首先要接好橋臂的四根接線，兩根電流接線端要接在變壓器靠線圈側即內側，兩根電壓接線端要接靠線圈外側，這樣可以提高測量準確性。
② 由于線圈是一個較大的電感性元器件，測量時電橋中電源向它充電，經一定的時間后才會穩定，所以要讀取穩定時指示的電阻值。
③ 在使用電橋時要先打開電源開關，經過一段時間后再接通電橋的檢流計，然后根據檢流計偏轉的方向來平衡電橋，否則電橋很難調平衡。如果掌握檢流計正、負偏轉的速度、方向與測試準確值大小變化的關系，就能很快調節倍率開關或調節數值旋鈕將檢流計調到平衡。
④ 當電橋指針向正方向打得快時，倍率開關要向小調整，調整后電橋指針向正方打的速度降慢時再將數值旋鈕向小調整，先調高位數后調低位數，直到電橋調整平衡。
⑤ 當電橋指針向正負方向打得快時，倍率開關要向大調整，調整后電橋指針向正方打得慢時再將數值旋鈕向大調整，直到電橋平衡。平衡后讀出數值，用讀出的數值再乘上倍率，就是所測得的該相該分接開關上的直流電阻。
⑥ 電橋平衡后的讀數即是所測直流電阻值，讀值為按高位數向低位數排列起來的數值再乘上倍率。
測量結果判定：
（1）將測量時的溫度記錄下來，把測得的結果一律換算成20℃時的直流電阻值進行比較，不能忽略溫度變化對測試的影響，不可將不同溫度下測的數值進行比較，否則將產生出錯誤的比較結果。當直流電阻較大時，采用單臂電橋測試的結果要減去接線電阻，雙臂電橋則無接線的影響。
（2）對1600kVA以上的變壓器，各相線圈間同檔分接開關的直流電阻相互間差別不大于三相平均值的2％；各線間同檔分接開關的直流電阻相互間差別不大于三相平均值的1％。
（3）對1600kVA以下的變壓器，各相線圈間同檔分接開關的直流電阻相互間差別不大于三相平均值的4％；各線間同檔分接開關的直流電阻相互間差別不大于三相平均值的2％。
（4）當測得的三相不平衡直流電阻值超過以上標準時，如不是測量電橋誤差，則應考慮分接開關接線不良、線圈間焊接不良、斷線、變壓器套管中導電管和引線接線不良等因素。
2、變壓器變比的測量
測量變比的目的：
驗證變壓器的電壓變換是否符合規定值，達到設計值；開關各引出線的接線是否正確，可初步判斷變壓器是否存在匝間短路現象等。
電壓表比較法、電橋法、新型的、電腦控制式的、多功能的變壓器變比數字式電橋。
測量方法：
（1）電壓表法
① 在變壓器一次側加入380V電源，用三相開關控制，并在某線間接入一電壓表測其線電壓；在變壓器二次側接入一電壓表，測其相對應線電壓，合上開關后兩塊表同時讀數，得出的數值需經換算，換算后的數值為變壓器的變比。
② 換算的方法為以低壓側測試值為標準值，換算成二次側相當于400V時一次側的讀值，此時的讀值就是變比。變比的誤差為：測試的高壓值減去標準值的差值，再除以標準值約百分?jǐn)?shù)則為此檔變比。
③ 電壓表法要求測試時電壓的波動要小，兩塊電壓表的讀數要同步，電壓表要求精度是0.5級，操作時要注意安全。
例如：變壓器一次側測量值為383.5V，二次側測量值為15.3V
則：高壓側電壓＝383.5×400／15.3＝10026
變壓器變比的誤差
＝[(10026—10000)／10000]×100＝0.26
即：10000V檔的誤差是百分之0.26
說明：與變壓器規定的百分之五的要求相比是合格的。
2）電橋法
用變比電橋測量變壓器變比時，要按電橋的操作說明書進行接線，操作按說明書進行，越現代化的儀器設備操作越簡單。
注意：
① 接線時一次、二次不要接錯；
② 對有極性要求的設備要注意極性的接法、注意各操作按鈕的置放位置。
3、變壓器的組別試驗
方法一：雙電壓表法
做法：
將電源接入變壓器，通過測一、二次電壓來判斷變壓器的組別。
要求：
（1）它要求三相電壓基本上是平衡的，不平衡度不應超過2％，否則測量誤差太大甚至造成無法判斷連接組別
（2）所采用的電壓表要有足夠的準確度，一般采用0.5級或1級的電壓表。
方法二：直流法
一般在現場不進行試驗，經大修后的變壓器可采用此方法進行。
方法三：
多功能的變壓器變比、組別、極性自動數字式電橋。
4、變壓器吊芯檢查試驗
準備工作：
（1）首先要對氣候和環境進行考慮和安排；
（2）對人力進行安排；
（3）對機具、材料進行安排；
（4）有完善可行的方案、工序的安排和具體實施措施。
吊芯檢查工作是在吊芯過程中進行的，如若準備不充分將會延長吊芯的時間，器身長時間暴露在空氣中，將不利于吊芯工作。
