電壓互感器的工作原理、特性和接線方式，一次性說清楚！--【赫茲電力】
發布時間：2024-04-11 16:27:34人氣：
電壓互感器的工作原理、特性和接線方式：

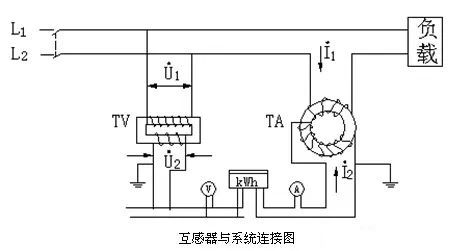

常用的電磁式電壓的工作原理與普通變壓器相同，結構原理和與系統的連接也相似，但二次電壓低，容量很小，只有幾十伏安或幾百伏安。的一次繞組和二次繞組額定電壓之比稱為電壓互感器的額定電壓比，用ku表示，不考慮激磁損耗，就等于一、二次繞組的匝數比，即ku=un1/un2≈n2/n1=kn，式中，un1、un2為一、二次繞組的額定電壓;n1、n2為一、二次繞組匝數;kn為匝數比。
說到電壓互感器，想必大部分電氣人員都不陌生，但是對一個電氣初學者來說就可能一知半解了。電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。它的接線方式與測量精度如果選擇不合理，會直接影響到電壓、功率以及電能測量的精確度。
因此在用戶供配電系統變配電站(所)設計中，如何正確選擇電壓互感器，關系到測量與計量準確等級，以及繼電保護與自動裝置動作的可靠性。那么電壓互感器的原理和作用具體是什么?接線方式又是怎樣的呢?下面我們一起來學習一下吧!
1、電壓互感器的工作原理和特性：
電壓互感器可分為電磁式和電容分壓式兩種，電壓等級在220kV及以下時多為電磁式，那么就以電磁式介紹。
（1）工作原理

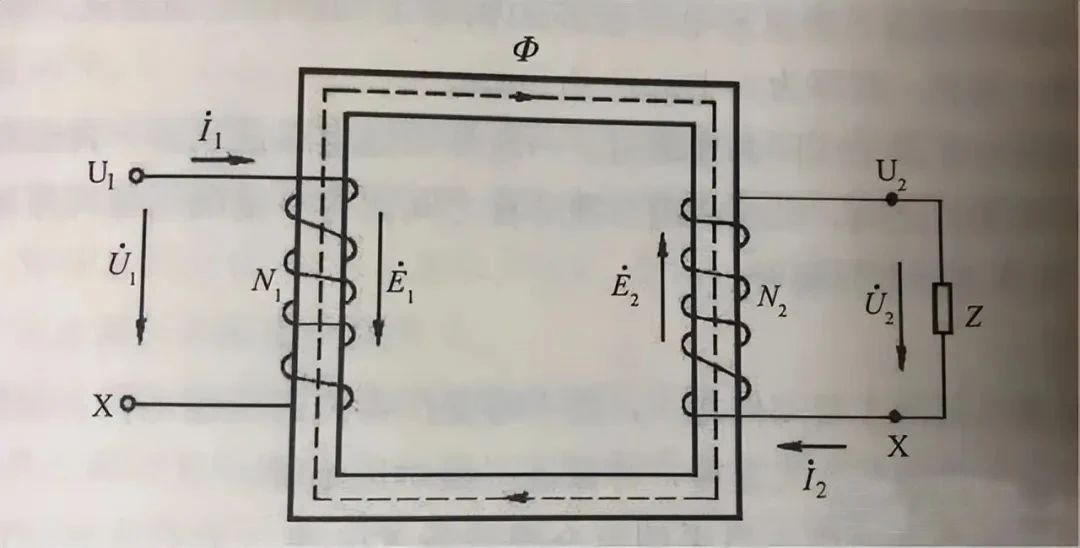

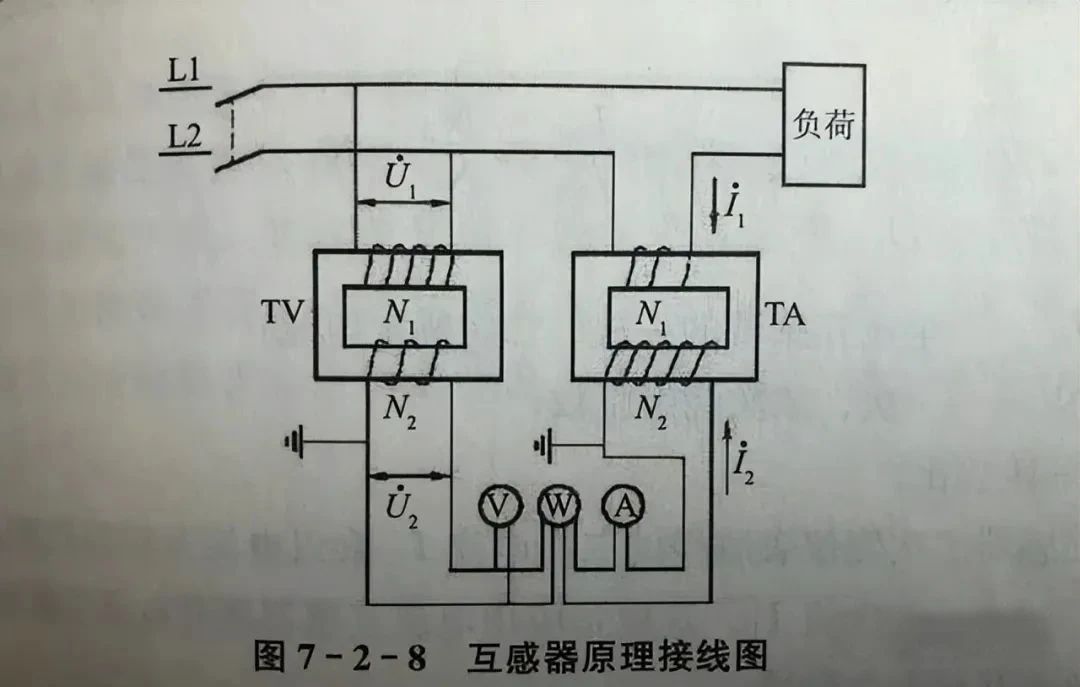

電壓互感器利用了電磁感應原理，在閉合的鐵芯上，繞有兩個不同匝數、相互絕緣的繞組，接入電源側的是一次繞組N1.輸出側是二次繞組N2.
當一次繞組加有電壓時，繞組就會有交流電流通過，鐵芯中就會產生與電源頻率相同的交變磁通Φ1.由于一次繞組和二次繞組在一個鐵芯上，根據電磁感應定律，在二次繞組會產生頻率相同但數值不同的感應電動勢E2.
因為匝數的不同導致兩個繞組的感應電動勢不同，具體數值關系就是：N1/N2=U1/U2.根據國標，電壓互感器二次側輸出電壓值是100V。
（2）電壓互感器特性
電壓互感器一次電壓不受二次負荷的影響。
電壓互感器二次側儀表或繼電器的電壓線圈阻抗很大，通過的電流很小，因此電壓互感器正常工作時接近空載狀態。
電壓互感器二次側不能短路，因為短路后二次側會產生很大的短路電流，會燒毀電壓互感器，所以一般電壓互感器一次、二次側裝設熔斷器用于短路保護。
2、電壓互感器接線方式：
電壓互感器有單相和三相兩種，三相電壓互感器一般只有20kV以下電壓等級。
（1）單相電壓互感器

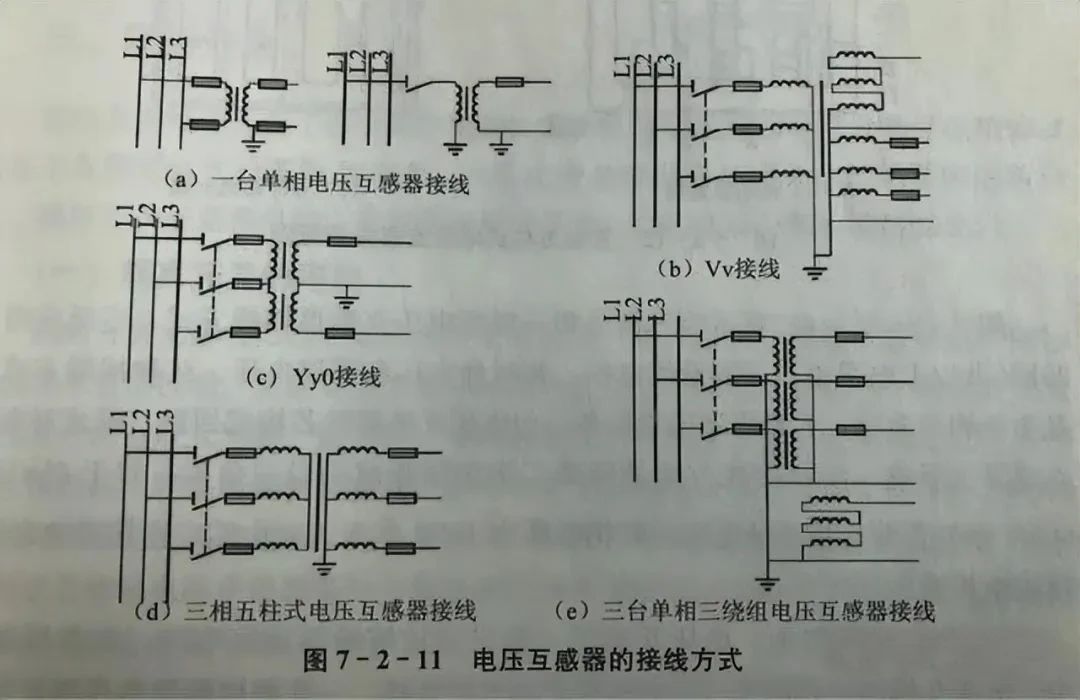

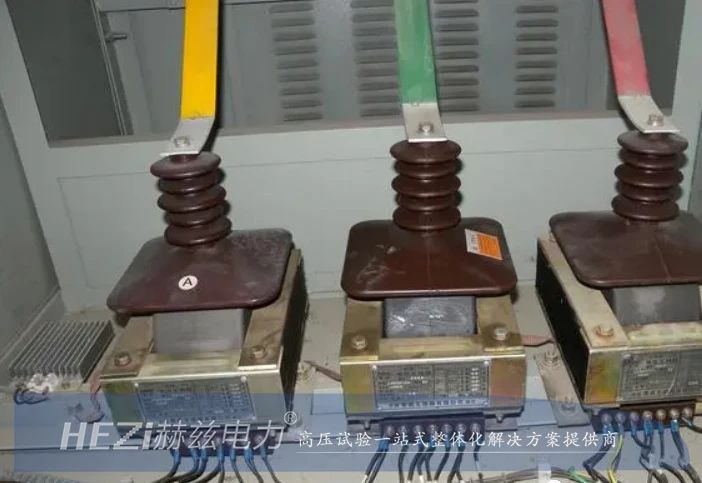

兩臺單相互感器接成Vv接線，三臺單相電壓互感器接成開口三角形。
（2）三相電壓互感器
一臺三相三柱式接成Yy0接線，用于測量線電壓。
3、文章總結：
電壓互感器和電流互感器原理一樣都是利用了電磁感應原理，通過“電生磁"和“磁生電"將高電壓轉化成低電壓，將大電流轉化成小電流，使二次側設備(測量儀表和繼電器)都能小型化，同時也能使工作人員遠離高壓，保障人身安全。
