變電站綜合自動化技術：即廣泛采用微機保護和微機遠動技術，分別采集變電站的模擬量、脈沖量、開關狀態量及一些非電量信號，經過功能的重新組合，按照預定的程序和要求實現變電站監視、測量、協調和控制自動化的集合體和全過程，從而實現數據共享和資源共享，提高變電站自動化的整體效益。

站控層：由主機或/和操作員、工程師站、遠動接口設備等構成，面向全變電站進行運行管理的中心控制層。
間隔層：由智能I/O單元、控制單元、控制網絡和保護等構成，面向單元設備的就地控制層。
后臺機：對本站設備的數據進行采集及處理，完成監視、控制、操作、統計、報表、管理、打印、維護等功能的處理機。
遠動：應用通信技術，完成遙測、遙信、遙控和遙調等功能的總稱。
通道：在數據傳輸中，傳輸信號的單一通路或其一段頻帶。
主站：控制站，對子站實現遠程監控的站。
子站：被控站，受主站監視和控制的站。
同步傳輸：一種數據傳輸方式，代表每比特的信號出現時間與固定時基合拍。
異步傳輸：一種數據傳輸方式，每個字符或字符組可在任意時刻開始傳輸
廣播命令：向網絡的部分或全部子站同時發出的命令。
地址：報文的部分，用以識別報文來源或報文目的地。
波特：數字信號的傳輸速率單位，等于每秒傳輸?shù)臓顟B(tài)或信號碼元數。
雙機切換：含義是在雙機(主備機)配置的情況下，當主機(值班機)發生故障時,備機可自動或在人工干預下轉為主機，主機轉為備機。多機配置情況與雙機類似，當主機發生故障時，任一備機可自動或在人工干預下轉為主機。
通道監視及切換：通道監視是指計算機系統通過通信控制器，統計與變電站測控裝置、保護或其他變電站自動化系統、電網調度自動化系統通信過程中接收數據錯誤和長時間無應答的情況。根據通道監視情況，系統可以告警或采取相應控制措施。如果通道配置有冗余，即某廠站有雙通道的情況下，當一個通道故障時，系統可自動轉到另一個通道上進行通信。
實時數據：指在線運行時實時記錄和監視的物理量。
歷史數據：指在線運行時按規定的間隔或時間點記錄的物理量。在變電站中歷史數據指按指定時間間隔或特殊要求保存下來的運行實時數據、各記錄和報表、曲線等。

變電站運行實時參數：指為監測和控制變電站運行所需的各種實時數據。主要有：母線電壓、系統頻率;饋線電流、有功功率、無功功率、功率因數、電能量;主變壓器電流、有功功率、無功功率、功率因數、電能量、溫度;保護定值，直流電源電壓;變電站設備運行狀態等

變電站設備運行狀態：指各斷路器、隔離開關的實際運行狀態(合閘、分閘);主變壓器分接頭實際位置、主變壓器狀態，壓力、氣體繼電器是否報警;保護運行狀態;被監控變電站系統狀態;監控系統運行狀態等。

2.變電站綜合自動化系統的功能
1. 監控子系統
(1) 數據采集
對供電系統運行參數的在線實時采集是變電所自動化系統的基本功能之一，變電站的數據包括模擬量、開關量和電能量。
(2)數據處理與記錄
數據處理的內容為電力部門和用戶內部生產調度所要求的數據。
①變電所運行參數的統計、分析與計算
② 變電所內運行參數和設備的越限報警及記錄
③ 變電所內的事件記錄
(3) 運行監視
運行監視即對采集到的反映變電所運行狀況和設備狀態的數據進行自動監視。
(4) 故障錄波和測距、故障記錄
① 故障錄波與測距
110kV及以上的重要輸電線路距離長、發生故障影響大，必須盡快查找出故障點，以便縮短修復時間，盡快恢復供電，減少損失。
② 故障記錄
35kV和10kV的配電線路很少專門設置故障錄波器，為了分析故障方便，可設置簡單故障記錄功能。
故障記錄是記錄繼電保護動作前后與故障有關的電流量和母線電壓。
(5) 事故順序記錄與事故追憶
事故順序記錄就是對變電所內的繼電保護、自動裝置、斷路器等在事故時動作的先后順序自動記錄。
事故追憶是指對變電所內的一些主要模擬量，如線路、主變壓器的電流、有功功率、母線電壓等，在事故前后一段時間內作連續測量記錄。
(6) 控制及安全操作閉鎖
操作人員可通過顯示器屏幕對斷路器、隔離開關進行分、合閘操作;對變壓器分接頭進行調節控制;對電容器組進行投、切控制。并且所有的操作控制均能就地和遠方控制、就地和遠方切換相互閉鎖，自動和手動相互閉鎖。
操作閉鎖包括以下內容：操作系統出口具有斷路器分、合閘閉鎖功能。

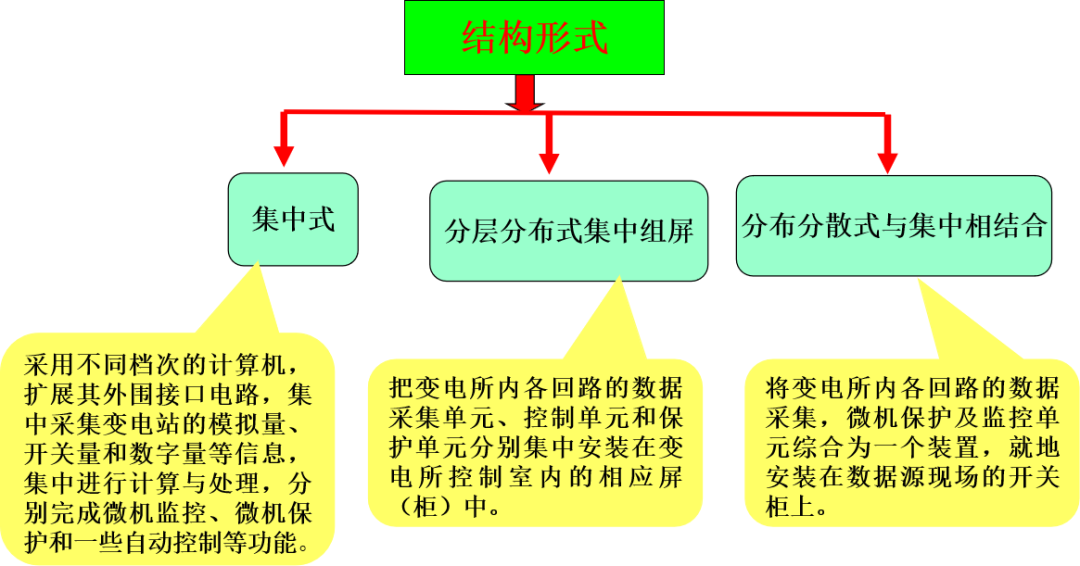

3.變電站綜合自動化系統的結構

集中式的結構
定義：
集中式結構的綜合自動化系統指采用不同檔次的計算機，擴展其外圍接口電路，集中采集變電站的模擬量、開關量和數字量等信息，集中進行計算與處理，分別完成微機監控、微機保護和一些自動控制等功能。
集中式結構不是指由一臺計算機完成保護、監控等全部功能。多數集中式結構的微機保護、微機監控、與調度等通信的功能也是由不同的微型計算機完成的。
集中式結構的特點
優點：
其結構緊湊、體積小，可大大減少占地面積，而且造價低。
缺點：
A、可靠性低：
B、集中式結構的軟件復雜，修改工作量大，調試麻煩;
C、組態不靈活,對不同主接線或規模不同的變電站，軟、硬件都必須另行設計，工作量大，影響了批量生產，不利于推廣。
D、集中式保護與長期以來采用一對一的常規保護相比，不直觀，不符號運行和維護人員的習慣，調試和維護不方便，程序設計麻煩，只適合保護算法比較簡單的情況。
一般適合于小型變電所的新建或改造。
分層分布式系統集中組屏的結構
定義：
所謂分布式結構，是在結構上采用主從CPU協同工作方式，各功能模塊(通常是各個從CPU)之間采用網絡技術或串行方式實現數據通信，多CPU系統提高了處理并行多發事件的能力，解決了集中式結構中獨立CPU計算處理的瓶頸問題，方便系統擴展和維護，局部故障不影響其他模塊(部件)正常運行。
所謂分層式結構，是將變電站信息的采集和控制分為管理層、站控層和間隔層三個級分層布置
分層分布式系統集中組屏結構的特點
(1)由于分層分布式結構配置，在功能上采用可以下放的盡量下放原則，凡事可以在本間隔層就地完成的功能，絕不依賴通信網。
這樣的系統結構與集中式系統比較，明顯優點是：
可靠性高，任一部分設備有故障時，只影響局部;可擴展性和靈活性高;
所內二次電纜大大簡化，節約投資也簡化維護。
分布式系統為多CPU工作方式，各裝置都有一定數據處理能力，從而大大減輕了主控制機的負擔。
(2)繼電保護相對獨立。
繼電保護裝置的可靠性要求非常嚴格，因此，在綜合自動化系統小，繼電保護單元宜相對獨立，其功能不依賴于通信網絡或其它設備。通過通信網絡和保護管理機傳輸?shù)闹皇潜Ｗo動作的信息或記錄數據。
(3)具有和系統控制中心通信的能力。
綜合自動化系統本身已具有對模擬量、開關量、電能脈沖量進行數據采集和數據處理的功能，還收集繼電保護動作信息、事件順序記錄等，因此不必另設獨立的RTU的裝置，不必為調度中心單獨采集信息。綜合自動化系統采集的信息可以直接傳送給調度中心，同時也可以接受調度中心下達的控制、操作命令和在線修改保護定值命令。
(4)模塊化結構，可靠性高。
綜合自動化系統小的各功能模塊都由獨立的電源供電，輸入輸出回路也相互獨立，因此任何一個模塊故障，都只影響局部功能，不會影響全局。由于各功能模塊都是面向?qū)ο笤O計的，所以軟件結構較集中式的簡單，便于調試和擴充。
(5)室內工作環境好，管理維護方便。
分級分布式系統采用集中組屏結構，屏全部安放在控制室內，工作環境較好，電磁干擾比放于開關柜附近弱，便于管理和維護。
分布集中式機構的主要缺點是安裝時需要的控制電纜相對較多，增加了電纜投資。
分散式與集中相結合的結構
分散式與集中相結合的結構是將配電線路的保護和測控單元分散安裝在開關柜內，高壓線路保護和主變壓器保護裝置等采用集中組屏的系統結構。

分散式與集中相結合的特點：
(1)簡化了變電站二次部分的配置，大大縮小了控制室的面積。
(2)減少了設備安裝工程量。
(3)簡化了變電站二次設備之間的互連線，節省了大量連接電纜。
(4)分層分散式結構可靠性高，組態靈活，檢修方便。分層分散式結構，由于分散安裝，減小了TA的負擔。
