教你如何計算變壓器的容量（經驗分享），電氣人必看！--【赫茲電力】
發布時間：2024-03-07 16:30:42人氣：

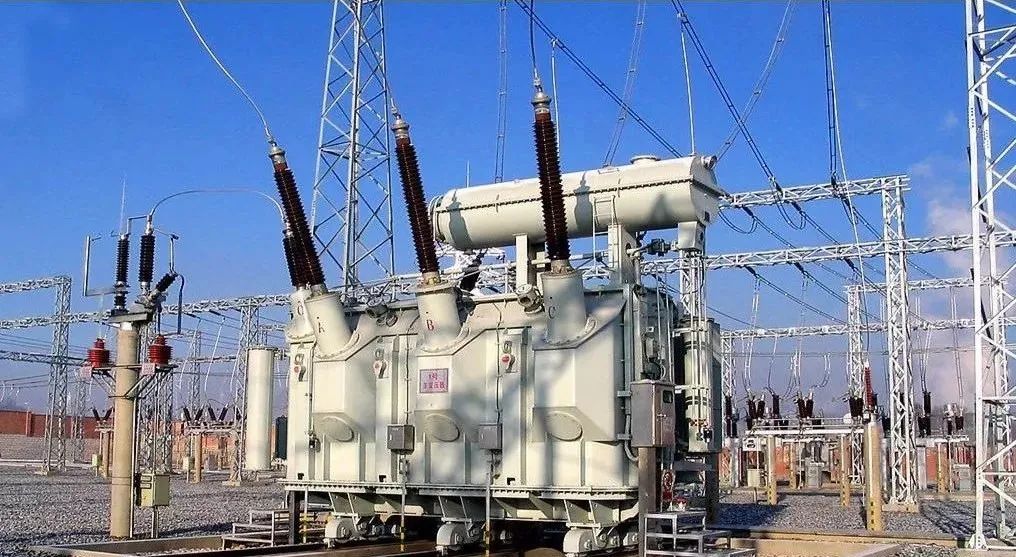

變壓器的額定容量是指主分接下視在功率的慣用值。在變壓器銘牌上規定的容量就是額定容量，它是指分接開關位于主分接，是額定空載電壓、額定電流與相應的相系數的乘積。對三相變壓器而言，額定容量等于=3×額定相電壓×相電流，額定容量一般以kVA或MVA表示。
我們使用變壓器過程中，也經常會遇到銘牌模糊，破損的情況，很難直觀掌握變壓器參數，而變壓器容量又是變壓器參數中比較重要的一種。
下面就來和大家談?wù)勛儔浩魅萘坑?jì)算的經驗。這篇文章對選擇、使用變壓器也有一定幫助，話不多說，繼續往下看~
1、變壓器容量的計算
首先選擇變壓器的額定電壓。高壓側電壓與并網電壓相同，低壓側電壓比低壓側電網高10%或5%(取決于變壓器電壓等級和阻抗電壓)；額定容量的選擇。
計算變壓器承載負荷的大小(需計算最大綜合負荷，并將有功負荷kW值轉換為視在功率kVA)。如果有兩臺變壓器，則可按最大綜合負荷的70%選擇每臺變壓器的容量，按總負荷考慮一臺變壓器，還要考慮到適當?shù)脑６取Ｆ渌懪茀?shù)可與變壓器產品結合考慮。一臺好的變壓器承載負荷能力大，適用范圍廣，無疑是變壓器的優先選擇。
示例：選擇35/10kV變壓器。假設最大負荷為3500kW，功率因數為0.8?？蛇x用兩臺容量都為S=0.7×3500/0.8=3062kVA的變壓器，那可選擇3150kVA的變壓器，電壓比為35kV/10.5kV。然后從產品目錄中選擇型號。
2、變壓器容量計算公式
1）計算負載各相的最大功率
分別添加A相、B相和C相的負載功率。如A相總負荷功率為10kW，B相總負荷功率為9kW，C相總負荷功率為11kW。取最大值為11kW。(注：?jiǎn)蜗嘣O(shè)備功率按銘牌上的最大值計算。三相設備功率除以3等于該設備各相功率。)
2）計算變壓器的總功率
11kW×3相=33kW(變壓器三相總功率)
3）計算變壓器總功率
三相總功率/0.8，這是最重要的一步，目前市場上銷售的變壓器90%以上的功率因數只有0.8，所以需要除以0.8的功率因數。
總功率=33kW/0.8=41.25kW
4）計算變壓器總?cè)萘?br />變壓器總功率/0.85，根據《電力工程設計手冊》，要根據計算的負荷選擇變壓器的容量。對于穩定負荷供電的單臺變壓器，其負荷率一般為85%左右。
41.25 kW/0.85=48.529kW(待購變壓器功率)，購買時選用50kVA變壓器即可。
3、需要注意的問題
1）變壓器的額定容量，為保證變壓器在規定的使用條件下正常運行的最大載荷視在功率。
2）載荷視在功率就是變壓器的輸出功率，也就是變壓器能帶最大負載的視在功率。
3）變壓器額定運行時，變壓器的輸出視在功率等于額定容量。
4）變壓器額定運行時，變壓器的輸入視在功率大于額定容量。
5）由于變壓器效率高，一般認為變壓器額定運行時，認為變壓器的輸入視在功率等于額定容量，其計算結里也基本準確。
6）因此，在使用變壓器時，觀察變壓器的輸出電流、電壓、功率因數以及其的視在功率等于或小于額定容量(滿足使用條件時)是安全的。
7）部分人認為變壓器有損耗，必須在額定容量的90%以下運行是錯誤的。
8）在對變壓器進行容量設計和選型時，安全系數乘以計算負荷是正確的。
由這些可見，變壓器容量的計算并不困難。主要問題是要注意變壓器容量的計算的這些上述問題。
