一、局部放電及局部放電測量可檢測缺陷種類
       在電氣設備的絕緣系統中，各部位的電場強度往往是不相等的，當局部區域的電場強度達到電介質的擊穿場強時，該區域就會出現放電，但這種放電并沒有貫穿施加電壓的兩導體之間，即整個絕緣系統并沒有擊穿，仍然 保持絕緣性能，這種現象稱為局部放電。發生在絕緣體內的稱為內部局部放電；發生在絕緣體表面的稱為表面局部放電；發生在導體表面而周圍都是氣體的，可稱之為電暈放電。

       局部放電會逐漸腐蝕、損壞絕緣材料，使放電區域不斷擴大，最終導致整個絕緣體擊穿。故必須把局部放電限制在一定水平之下。高壓絕緣設備都把局部放電的測量列為檢查產品質量的重要指標，產品不但出廠時要做局 部放電試驗，而且在投入運行之后還要經常進行測量。

二、局部放電基本物理過程及其主要技術參數
       局部放電是一種復雜的物理過程，有電、聲、光、熱等效應，還會產生各種生成物。從電氣性能方面分析，產生放電時，在放電處有電荷交換、有電磁波輻射、有能量損耗。

       最明顯的是反映到試品施加電壓的兩端，有微弱的脈 沖電壓出現。如果絕緣中存在有氣泡，當工頻高壓施加于絕緣體的兩端時， 如果氣泡上承受的電壓沒有達到氣泡的擊穿電壓，則氣泡上的電壓就隨外加 電壓的變化而變化。若外加電壓足夠高，即上升到氣泡的擊穿電壓時，氣泡發生放電，放電過程使大量中性氣體分子電離，變成正離子和電子或負離子， 形成了大量的空間電荷，這些空間電荷，在外加電場作用下遷移到氣泡壁上, 形成了與外加電場方向相反的內部電壓，這時氣泡上剩余電壓應是兩者疊加的結果，當氣泡上的實際電壓小于氣泡的擊穿電壓時，于是氣泡的放電暫停, 氣泡上的電壓又隨外加電壓的上升而上升，直到重新到達其擊穿電壓時，又出現第二次放電，如此出現多次放電。

       當試品中的氣隙放電時，相當于試品失去電荷q并使其端電壓突然下降△U，這個一般只有微伏級的電源脈沖疊加在千伏級的外施電壓上。所有局部放電測試設備的工作原理，就是將這 種電壓脈沖檢測出來。其中電荷q稱為視在放電量。

三、局部放電測量的基本回路

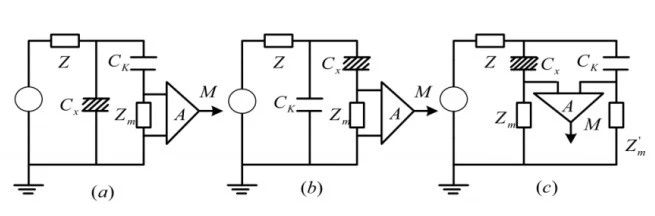

       如圖所示為測量局部放電的三種基本回路。圖中C代表試品電容， Z (Z)代表測量阻抗，Ck代表耦合電容，它的作用是為Cx與Zm之間提供 一個低阻抗的通道。Z代表接在電源與測量回路間的低通濾波器，Z可以讓工頻電壓作用到試品上，但阻止被測的高頻脈沖或電源中的高頻分量通過。

       圖 (a)中，試驗電壓U經Z施加于試品Cx,測量回路由Ck與Zm串聯而成，并與Cx并聯，因此稱為并聯測量回路。試品上的局部放電脈沖經Ck 耦合到Zm上,經放大器A送到測量儀器M。這種測量回路適合于試品一端接地的情況，在實際工作中應用較多。

       圖 (b)為串聯測量回路，測量阻抗Zm串聯接在試品Cx低壓端與地之間，并經由Ck形成放電回路。因此， 試品的低壓端必須與地絕緣。

       圖 (c)為橋式測量回路，又稱平衡測量回路。試品Cx與耦合電容Ck均與地絕緣，測量阻抗Zm與Zm分別接在Cx 與Ck的低壓端與地之間。
