新產品上線!HZZPF系列噪聲測試平衡負載系統!--【赫茲電力】
發布時間:2024-01-31 16:06:58人氣:
一、產品簡介
本產品是由本公司自行研發生產的噪聲測試平衡負載系統,該控制系統具有操作便捷,性能優越使用安全可靠、外形美觀、耐用、移動方便等特點。本設備主要用于電容器,電容器柜及容性負載的升壓通電試驗,解決用小容量電源完成大容量負載的設備通電試驗。
本產品采用先進的微電子芯片處理技術、觸摸屏控制及無手動操作,操作簡單明了。全部測試參數設定后自動進行測試,無需人工干預。也可以用手動按鍵操作完成相關試驗。
二、技術參數
1、輸入電壓:AC三相四線/50HZ
2、輸入電流:86.6A
3、輸出電壓:AC:0-420V
4、輸出電流:0-600A
4、顯示方式:7寸高清觸摸彩屏及4位LED數顯表
5、操作方式:自動模式、手動模式、
6、精度:0.5%
7、保護:電流、電壓
8、保護方式:過流保護、過壓保護、三相電壓不平衡保護
三、檔位選擇
通過銘牌確認電容柜的電容總?cè)萘浚ㄟ^(guò)電容容量選擇補嘗的電容器容量,選擇方法:盡量先擇電抗器容量和電容器容量接近的電抗器容量,常用的電容柜容量為:150 200,240,300,360 .
如果電容的額定電壓為400V,就先對應的:150-150,200-200,240-260,300-300,360-360.
四、操作說明
注:本測試系統采用自動模式(觸摸屏控制)、手動模式(按鈕控制)
觸摸屏控制自動操作:

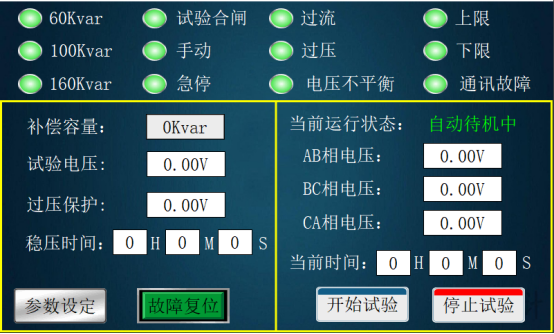

1、 按相關試驗規程連接好測試線,合上電源,系統開機進入主界面,如圖1:
2、將設備面板上的“手動/自動”旋鈕轉到自動,點擊觸摸屏界面上的“參數設定”按鈕,進入?yún)?shù)設定界面,如圖2:
① :試驗補償選擇:點擊對應容量的按鈕。
② :外接試驗補償:接上外置補償電抗器后點擊按鈕打開至ON。
③ :設定試驗電壓。(根據試驗所需電壓輸入,最大430V)
④ :設定試驗過壓。(必須大于試驗電壓值,最大440V)
⑤ :設定穩壓時間。(設定對應時間,到達試驗電壓后開始穩壓計時,計時結束后自動降壓歸零,本設備允許穩壓時間不>1小時)
⑥ :目標允許誤差。(試驗電壓到達允許誤差內開始穩壓計時。)
⑦ :設定好參數后,點擊確定返回主界面。
⑧ :點擊觸摸屏的“開始試驗”按鈕,設備自動合閘升壓至目標電壓后開始穩壓,穩壓結束后會自動降壓歸零,并且分閘。
⑨ :如果試驗過程中,出現過壓、過流、三相不平衡、通信故障、系統會自動中斷試驗,并且對應的故障燈亮起。
⑩ :故障排除后,按下“故障復位”按鈕,才能再次開始試驗。
手動模式(按鈕操作)和其他參數可以聯系我咨詢~
五、注意事項
1.檔位先擇時后,升壓過程關注試驗電壓,同時留意試驗電流,試驗電壓和電流是加在電容柜兩端的試驗電壓和電流。
2.輸入電流指的是調壓器輸出的電流,調壓器的輸出電流+電抗器的輸出電流=電容器電流。試驗時關注電流值
3.考濾到試驗裝置的移動和使用方便,其中一臺補嘗電抗器采用外接設計。
4.外接電抗器時:200的電抗器的連接線可以經過互感器,也可以不經過互感器。
